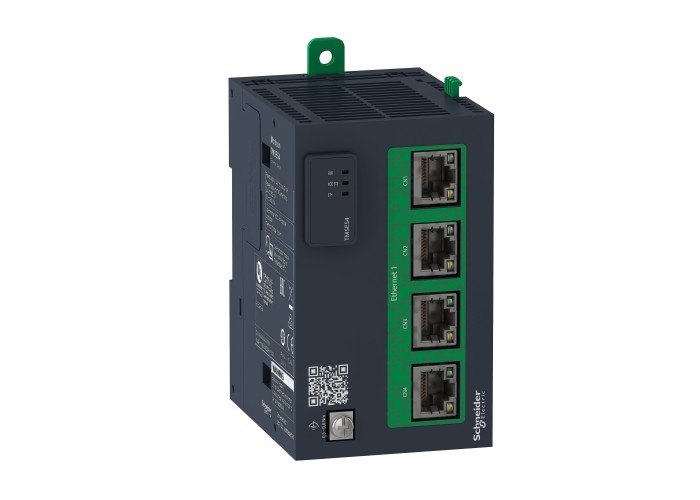

Schneider Electric TMSES4 - Modicon M262 - Модул, Modicon M262, Ethernet, 4 RJ45

Основни

Гама на продуктаModicon M262

Тип продукт или компонентsmart communication module

Допълнителни устройства

Съвместимост на гаматаModicon M262

Servicesself speed adaptation (10-100-1000 Mbits)

half or full duplex

autocrossing (MDIO)

Брой модули на PLC1 maximum per logic controller

1 maximum per motion controller

Комуникационни услугиEthernet/IP адаптер

DHCP client

IEC VAR ACCESS

Modbus TCP сървър

SNMP client/server

FTP client/server

SQL client

send and receive email from the controller based on TCP/UDP library

уеб сървър

OPC UA server

DNS client

MQTT

SNTP

TLS

Консумация на ток200 mA при 24 V

Локална сигнализация за PWR: 1 LED светодиод (зелен)

за MOD STS: 1 LED светодиод

за ETH: 1 LED светодиод

Монтажна подпоратоп шапка, тип TH35-15 шина съответстващ на IEC 60715

топ шапка, тип TH35-7.5 шина съответстващ на IEC 60715

плоча или табло с комплект за фиксиране

Порт Ethernet10/100/1000 BASE-TX - 4 RJ45

Протокол на комуникационния портEthernet

уеб услугиуеб сървър

Широчина60 mm

Височина100 mm

Дълбочина88.3 mm

Околна среда

Допустима работна надморска височина0...2000 м

Електромагнитна емисияconducted emissions - Ниво на изпитване: 120...69 dBµV/m QP ( Електропроводи) в 10-150 kHz съответстващ на IEC 55011

conducted emissions - Ниво на изпитване: 63 dBμV/m QP ( Електропроводи) в 1.5-30 MHz съответстващ на IEC 55011

Емисии - Ниво на изпитване: 40 dBµV/m A в 30-230 kHz съответстващ на IEC 55011

conducted emissions - Ниво на изпитване: 79...63 dBμV/m QP ( Електропроводи) в 150-1500 kHz съответстващ на IEC 55011

Емисии - Ниво на изпитване: 47 dBµV/m A в 230-1000 MHz съответстващ на IEC 55011

Надморска височина при съхранение0-3000 m

Ниво на замърсяване2

Относителна влажност10-95 %, без кондензация (В операция)

10-95 %, без кондензация (В склад)

Продуктови сертификатиCE

cULus

RCM

EAC (в процес на изпълнение)

Achilles

СтандартиUL 61010-1

UL 61010-2-201

CSA C22.2 No 61010-1

CSA C22.2 No 61010-2-201

CSA C22.2 No 213

ANSI/ISA 12-12-01

-

Степен на защита IPIP20

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-20-60 °C Хоризонтална инсталация

-20-50 °C Вертикална инсталация

Устойчивост на бързи преходни процеси2 kV в съответствие с IEC 61000-4-4 (Електропроводи)

1 kV в съответствие с IEC 61000-4-4 (Ethernet line)

1 kV в съответствие с IEC 61000-4-4 (Serial link)

1 kV в съответствие с IEC 61000-4-4 (Вход)

1 kV в съответствие с IEC 61000-4-4 (Транзисторен изход)

Устойчивост на вибрации3.5 mm в 2-8.4 Hz вкл. симетрична шина

1 gn в 8.4-200 Hz вкл. симетрична шина

3.5 mm в 2-8.4 Hz вкл. За монтаж на панел

1 gn в 8.4-200 Hz вкл. За монтаж на панел

Устойчивост на електромагнитни полета10 V/m 80 MHz...1 GHz в съответствие с IEC 61000-4-3

3 V/m 1.4 GHz...2 GHz в съответствие с IEC 61000-4-3

1 V/m 2 GHz...3 GHz в съответствие с IEC 61000-4-3

Устойчивост на електростатичен разряд4 kV При контакт в съответствие с IEC 61000-4-2

8 kV on air в съответствие с IEC 61000-4-2

Устойчивост на смущения10 V 0.15...80 MHz в съответствие с IEC 61000-4-4

3 V 0.1...80 MHz в съответствие с Marine спецификации (LR, ABS, DNV, GL)

10 V Точкова честота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) в съответствие с Marine спецификации (LR, ABS, DNV, GL)

Устойчивост на удар15 gn за 11 ms
