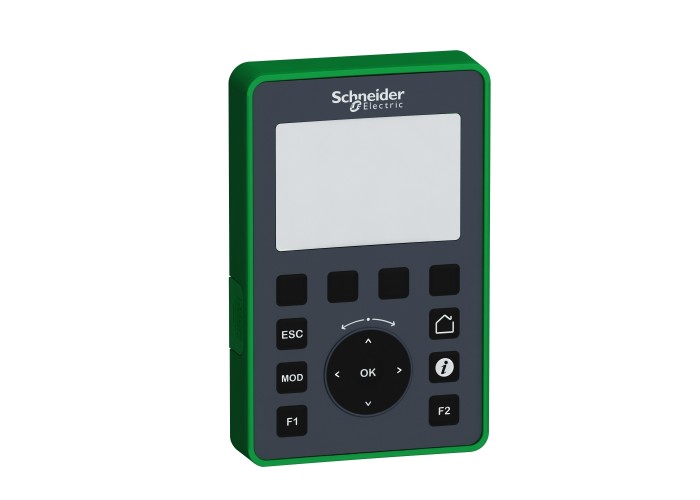

Schneider Electric TMH2GDB - Modicon M221 - дисплей - 240 x 160 пиксела

Основни

Гама на продуктаModicon M221

Съвместимост на гаматаModicon M221

Тип дисплейbacklit colour STN LCD

Тип продукт или компонентgraphic display

Number of key4 конфигурируем

6 for navigation

Консумация на ток40 mA в 5 V DC в via RJ45 connector

максимална консумация на енергия във W1 W

разделителна способност на диспея240 x 160 pixels

Цвят на дисплейmonochrome

Допълнителни устройства

Тип конекторRJ45 за communication and power supply

МаркировкаCE

Място на монтажfront cabinet 22 mm Отвор

bottom of cabinet 22 mm Отвор mounting accessory

Продуктови сертификатиcULus

СтандартиIEC 61010-2-201

Нето тегло на продукта0.17 kg

Широчина80 mm

Височина126 mm

Дълбочина63 mm

Околна среда

Екологични характеристикиcorrosive gas free

Електромагнитна съвместимостЕлектростатичен разряд - test level: 8 kV (въздушно освобождаване) conforming to IEC 61000-4-2

Електростатичен разряд - test level: 4 kV (разреждане на контакт) conforming to IEC 61000-4-2

Изпитване за устойчивост на електромагнитно поле с из - test level: 10 V/m (80 MHz...1 GHz) conforming to IEC 61000-4-3

Изпитване за устойчивост на електромагнитно поле с из - test level: 3 V/m (1.4...2 GHz) conforming to IEC 61000-4-3

Изпитване за устойчивост на електромагнитно поле с из - test level: 1 V/m (2...3 GHz) conforming to IEC 61000-4-3

магнитно поле при честота на захранването - test level: 30 A/m (50/60 Hz) conforming to IEC 61000-4-8

тест за устойчивост на електрически преход/разрушаван - test level: 1 kV conforming to IEC 61000-4-4

тест за устойчивост на пикове - test level: 0.5 kV (Общ режим) conforming to IEC 61000-4-5

тест за устойчивост на пикове - test level: 0.5 kV (диференциален режим) conforming to IEC 61000-4-5

смущения, свързани с RF - test level: 10 Vrms (0.15...80 MHz) conforming to IEC 61000-4-6

disturbing field emission - test level: 10...150 kHz (Електропроводи (DC)) conforming to IEC 55011

disturbing field emission - test level: 120...69 dBµV/m QP (Електропроводи (DC)) conforming to IEC 55011

disturbing field emission - test level: 150...1500 kHz (Електропроводи (DC)) conforming to IEC 55011

disturbing field emission - test level: 1.5...30 kHz (Електропроводи (DC)) conforming to IEC 55011

disturbing field emission - test level: 30...230 MHz клас A (10 m) conforming to IEC 55011

disturbing field emission - test level: 230 MHz...1 GHZ клас A (10 m) conforming to IEC 55011

disturbing field emission - test level: 79...63 dBμV/m QP (Електропроводи (DC)) conforming to IEC 55011

disturbing field emission - test level: 63 dBμV/m QP (Електропроводи (DC)) conforming to IEC 55011

disturbing field emission - test level: 40 dΒ μV/m QP клас A (10 m) conforming to IEC 55011

disturbing field emission - test level: 47 dΒ μV/m QP клас A (10 m) conforming to IEC 55011

Ниво на замърсяване2 в съответствие с IEC 60664-1

Относителна влажност95-95 %, без кондензация (transport)

95-95 %, без кондензация (storage)

95-95 %, без кондензация (операция)

Степен на защита IPIP65 предна страна:

IP20 задна част:

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-15-50 °C

Устойчивост на вибрации1.5 mm е= 3-150 Hz)

2 gn

Устойчивост на удар15 gn за 11 ms

Допустима работна надморска височина0...2000 м

Надморска височина при съхранение0-2000 m
