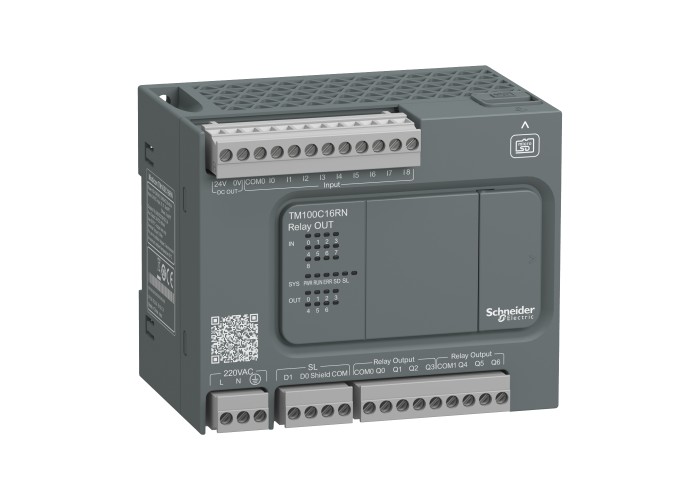

Schneider Electric TM100C16RN - Modicon Easy M100 - Контролер M100 9I/7O 220VAC

Основни

Гама на продуктаEasy Modicon M100

Тип дискретен вход по напрежениеDC

Тип дискретен изходреле нормално отворено

Тип продукт или компонентЛогически контролер

[Us] номинално захранващо напрежение100...240 V AC

Брой входове дискретниI2...I5: 4 Бърз вход

I6...I8: 3 Регулярен вход

I0...I1: 2 високоскоростен вход

Брой изходи дискретни7 реле

дискретен вход по напрежение24 V

Дискретен изходен ток2 A

Дискретен номер на вход/изход16

Дискретно напрежение на изход24 V DC

220 V AC

максимална консумация на енергия в VA30-40 VA в 100...240 V AC (с макс. вход/изход)

Ток на дискретен вход7 mA за Регулярен вход

7 mA за Бърз вход

9 mA за високоскоростен вход

Допълнителни устройства

Тип интегрирана връзкаUSB порт с mini B USB 2.0

Не изолирана серийна връзка Serial 1 с клемен блок и RS485

Не изолирана серийна връзка Serial 2 с клемен блок и RS232/RS485

Тип контролен сигналПосока на сигнала в 60 kHz за Бърз вход (HSC mode)

Еднофазно в 60 kHz за Бърз вход (HSC mode)

CW/CCW в 60 kHz за Бърз вход (HSC mode)

Време за изпълнение60 Μs Време за реакция

Време за изпълнение при една инструкция0.3 ms за Единчни и периодични задачи

Време за изпълнение при инструкция0.2 Μs Двоичен

Време за реакция10 ms Включване, Q0...Q6 за Изход на реле

10 ms Изключване, Q0...Q6 за Изход на реле

35 Μs Включване, I2...I5 за Бърз вход

100 Μs Изключване, I2...I5 за Бърз вход

5 Xs Включване, I0...I1 за високоскоростен вход

5 Xs Изключване, I0...I1 за високоскоростен вход

35 Μs Включване, I6...I8 за Регулярен вход

100 Μs Изключване, I6...I8 за Регулярен вход

Входно съпротивление3.3 kOhm за Регулярен вход

3.3 kOhm за Бърз вход

2.81 kOhm за високоскоростен вход

Гарантирано ниво на захранване 0≤ 5 V за Вход

Гарантирано ниво на захранване 1>= 15 V за Вход

граници на захранващото напрежение85-264 V

Електрическа устойчивост100000 cycles AC-12, 240 V, 480 VA, резистивен

100000 cycles DC-12, 24 V, 48 W, резистивен

Електрическо свързване подвижен винтов клеморед За входове

подвижен винтов клеморед за изходи

подвижен винтов клеморед, 4 За свързване на серийната връзка1

mini B USB 2.0 конектор За у-во за програмиране

подвижен винтов клеморед, 3 За свързване на 100-240 V AC

Захранване на сензора24-24 V DC

ИзолацияМежду вход и вътрешна логика at 560 V AC

Между бърз вход и вътрешна логика at 560 V AC

Между входни групи at 560 V AC

Без изолация между входовете

Между изход и вътршна логика at 1780 V AC

Между изходни групи at 1780 V AC

Между захранвеане и вътрешна логика at 1780 V AC

Капацитет на паметта1024 kB Вътрешен flash с 10000 инструкции за архивиране на програми

Локална сигнализация за PWR: 1 LED светодиод (зелен)

за СТАРТИРАНЕ: 1 LED светодиод (зелен)

за Модулна грешка (ERR): 1 LED светодиод (червен)

за Достъп до SD карта (SD): 1 LED светодиод (зелен)

за SL1: 1 LED светодиод (зелен)

за Вход/изход: 1 LED на канал (зелен)

Максимален ток на изхода4 A at COM 0

4 A at COM 1

максимално кабелно разстояние между устройекраниран кабел: < 10 m за Бърз вход

екраниран кабел: < 10 m за високоскоростен вход

неекраниран кабел: < 150 m за изход

неекраниран кабел: < 50 m за Регулярен вход

Механична издръжливост20000000 cycles за Изход на реле

Минимален товар10 mA в 5 V DC за Изход на реле

Монтажна подпоратоп шапка, тип TH35-15 шина съответстващ на IEC 60715

топ шапка, тип TH35-7.5 плоча или табло с комплект за фиксиране съответстващ на IEC 60715

Настройваемо време за филтрация0 ms за Вход

3 ms за Вход

12 ms за Вход

Ниво на изходното напрежение30 V DC

250 V AC

Номер на брояч2 Бърз вход (HSC mode) в 60 kHz 32 bits

Обратна вртзкаРегулируем PID регулатор До 14 едновременни задачи

Превключвателни честоти0.1 Hz С максимално натоварване

5 Hz Без максимално натоварване

Протокол на комуникационния портUSB порт USB - SoMachine-Network

Не изолирана серийна връзка Modbus главен/подчинен - RTU/ASCII or SoMachine-Network

Пусков ток50 A

Скорост на предаване1.2...115.2 kbit/s (115.2 kbit/s по подразбиране) за дължина на шината 15-15 m за RS485

1.2...115.2 kbit/s (115.2 kbit/s по подразбиране) за дължина на шината 3-3 m за RS232

12 Mbit/s за USB

Честота на мрежата50/60 Hz

Нето тегло на продукта0.31 kg

Широчина110 mm

Височина90 mm

Дълбочина70 mm

Околна среда

Електромагнитна съвместимосттест за устойчивост на електростатичен разряд - test level: 8 kV (въздушно освобождаване) conforming to EN/IEC 61000-4-2

тест за устойчивост на електростатичен разряд - test level: 6 kV (разреждане на контакт) conforming to EN/IEC 61000-4-2

податливост на електромагнитни полета - test level: 10 V/m (80 MHz...3 GHz) conforming to EN/IEC 61000-4-3

магнитно поле при честота на захранването - test level: 30 A/m (I/O) conforming to EN/IEC 61000-4-8

тест за устойчивост на електрически преход/разрушаван - test level: 2 kV (Електропроводи) conforming to EN/IEC 61000-4-4

тест за устойчивост на електрически преход/разрушаван - test level: 2 kV (Изход на реле) conforming to EN/IEC 61000-4-4

тест за устойчивост на електрически преход/разрушаван - test level: 1 kV (I/O) conforming to EN/IEC 61000-4-4

тест за устойчивост на електрически преход/разрушаван - test level: 1 kV (Serial link) conforming to EN/IEC 61000-4-4

1.2/50 мг изпитване за устойчивост на шокови вълни - test level: 1 kV (Електропроводи (DC)) conforming to EN/IEC 61000-4-5

1.2/50 мг изпитване за устойчивост на шокови вълни - test level: 2 kV (захранващи линии (AC)) conforming to EN/IEC 61000-4-5

1.2/50 мг изпитване за устойчивост на шокови вълни - test level: 2 kV (Изход на реле) conforming to EN/IEC 61000-4-5

1.2/50 мг изпитване за устойчивост на шокови вълни - test level: 1 kV (I/O) conforming to EN/IEC 61000-4-5

1.2/50 мг изпитване за устойчивост на шокови вълни - test level: 1 kV (Шермован кабел) conforming to EN/IEC 61000-4-5

1.2/50 мг изпитване за устойчивост на шокови вълни - test level: 0.5 kV клас A (Електропроводи (DC)) conforming to EN/IEC 61000-4-5

1.2/50 мг изпитване за устойчивост на шокови вълни - test level: 1 kV клас A (захранващи линии (AC)) conforming to EN/IEC 61000-4-5

1.2/50 мг изпитване за устойчивост на шокови вълни - test level: 1 kV (Изход на реле) conforming to EN/IEC 61000-4-5

смущения, свързани с RF - test level: 10 V (0.15...80 MHz) conforming to EN/IEC 61000-4-6

Защита от микропрекъсвания10 ms

Ниво на замърсяване≤ 2

Относителна влажност10-95 %, без кондензация (В операция)

10-95 %, без кондензация (В склад)

Продуктови сертификатиCE

СтандартиEN/IEC 61010-2-201

EN/IEC 61131-2

Степен на защита IPIP20 С защитен капак

температура на околната среда за съхранени-25-70 °C

Температура на околния въздух при работа0-55 °C (Хоризонтална инсталация)

Устойчивост на вибрации3.5 mm в 5-8.4 Hz вкл. симетрична шина

1 gn в 8.4-150 Hz вкл. симетрична шина

3.5 mm в 5-8.4 Hz вкл. За монтаж на панел

3 gn в 8.4-150 Hz вкл. За монтаж на панел

Устойчивост на удар15 gn за 11 ms

30 gn за 6 ms

Допустима работна надморска височина0...2000 м

Надморска височина при съхранение0-3000 m
