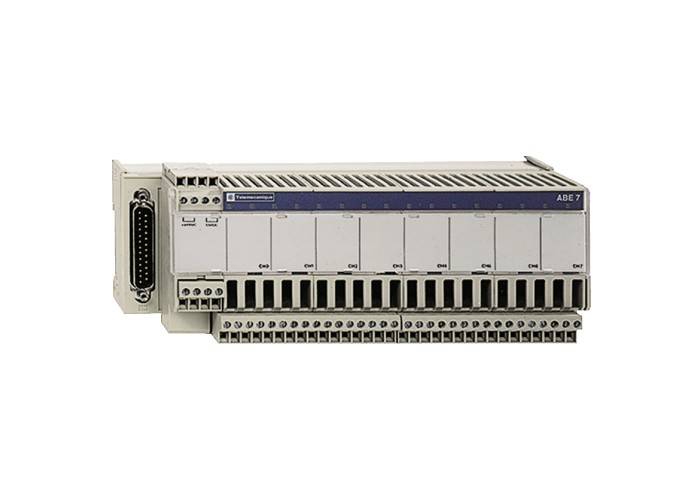

Schneider Electric ABE7CPA31 - Modicon ABE7 - Свързване към под основа ABE7 - за разпределение на 8 аналогови канали

Основни

Гама на продуктаModicon ABE7

Тип продукт или компонентconnection sub-base for counter and analogue channels

Брой канали8

Свързване - клеморедВинтов тип клеми, 1 x 0.09...1 x 1.5 mm² (AWG 28...AWG 16) гъвкав С кабелен накрайник

Винтов тип клеми, 1 x 0.14...1 x 2.5 mm² (AWG 26...AWG 12) Твърд

Винтов тип клеми, 1 x 0.14...1 x 2.5 mm² (AWG 26...AWG 14) гъвкав Без кабелен накрайник

Винтов тип клеми, 2 x 0.09...2 x 0.75 mm² (AWG 28...AWG 20) гъвкав С кабелен накрайник

Винтов тип клеми, 2 x 0.2...2 x 2.5 mm² (AWG 24...AWG 14) Твърд

Допълнителни устройства

[Uc] Управляващо напрежение24 V DC

[Ue] Изолационно напрежение2000 V terminals/mounting rails

Installation categoryII в съответствие с IEC 60664-1

Затягащ момент0.6 N.m с flat Ø 3.5 mm

Начин на монтажс щипки (35 mm симетрични DIN шина)

чрез винтове (solid plate with fixing kit)

Свързване към PLCSUB-D 25

функция на модулаisolated analogue input Premium

Нето тегло на продукта0.41 kg

Околна среда

Resistance to incandescent wire750 °C 30 s в съответствие с IEC 60695-2-11

Resistance to radiated fields10 V/m (26000000-1000000000 Hz) в съответствие с IEC 61000-4-3 Ниво 3

Защитни меркиTC

Ниво на замърсяване2 в съответствие с IEC 60664-1

Продуктови сертификатиDNV

GL

CSA

UL

СтандартиCSA C22.2

IEC 61131

UL 508

Степен на защита IPIP20 в съответствие с IEC 60529

Устойчивост на бързи преходни процеси2 kV Ниво 3 в съответствие с IEC 61000-4-4

Устойчивост на вибрации2 gn е= 10-150 Hz) съответстващ на IEC 60068-2-6

Устойчивост на електростатичен разряд4 kV (contact) Ниво 3 в съответствие с IEC 61000-4-2

8 kV (air) Ниво 3 в съответствие с IEC 61000-4-2

Устойчивост на удар15 gn за 11 ms съответстващ на IEC 60068-2-27
