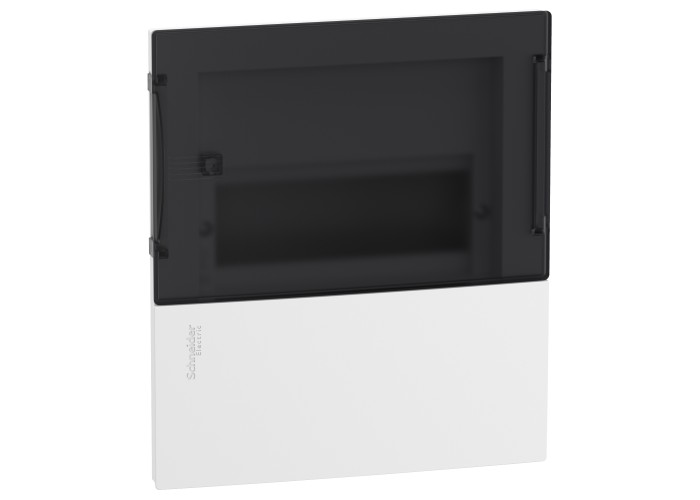

Schneider Electric MIP22108S - mini Pragma - Модулно табло Mini Pragma 1Р 8M , вграден монтаж, полупрозрачна врата

Основни

Гама на продуктаResi9

Тип продукт или компонентТабло

Тип таблоМодулна кутия

Брой 18 мм модули на ред8

Брой хоризонтални редове1

Вид вратаОпушена

Дълбочина на свързване80 mm

Наименование на продуктаResi9 MP

Гама на продуктаResi9

Широчинастена: 198 mm

Отвън: 222 mm

Височинастена: 228 mm

Отвън: 252 mm

ДълбочинаОтвън: 18 mm

стена: 80 mm

тотал: 98 mm

Допълнителни устройства

Тип шини35 mm асиметрична релса

[In] номинален ток63 A

9 мм стъпки16

Вътрешна дълбочина76 mm

кабелен входпредварително разпробити отвори

Материал на таблотозадна част: технопластмаса

врата: технопластмаса

предна страна: технопластмаса

Монтаж на таблотовграден

Номера на клемите1 Земя (Завинтен) с 8 изводи

1 нула (Завинтен) с 8 изводи

Общ брой 18 мм модули8

описание на монтажната плочаБез монтажна плоча

Пазарен сегментМалки търговски обекти

Жилищни сгради

разпределителен блок1 x 16 mm² за Земя

1 x 16 mm² за нула

3 x 6 mm² за Земя

3 x 6 mm² за нула

4 x 10 mm² за Земя

4 x 10 mm² за нула

Функция на клемен блокЗемя / нула

Цвятпредна страна: бял (RAL 9003)

врата: опушена (RAL 9003)

Околна среда

Етикети за качествоIMQ

Огнеупоренврата: 650 °C

задна част: 650 °C

предна страна: 650 °C

СтандартиIEC 61439-1

IEC 61439-3

IEC 60670-1

IEC 60670-24

Степен на защита IKIK07

Степен на защита IPIP40

Температура на околния въздух при работа-25-60 °C
