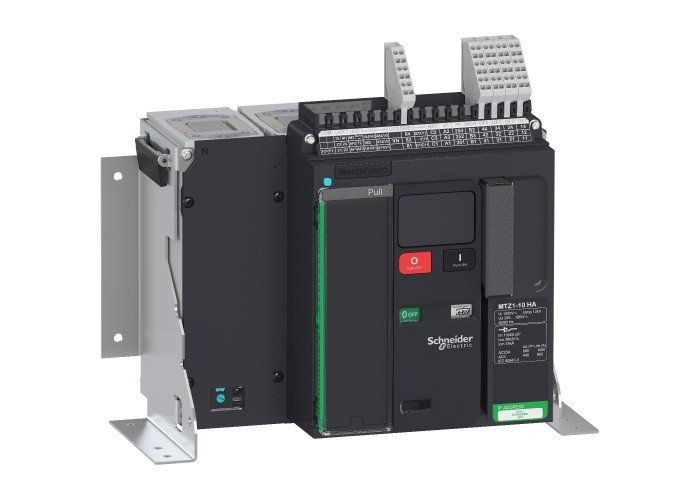

Schneider Electric LV847164 - Masterpact MTZ - Товаров прекъсвач Masterpact MTZ1 10 HA - 1000 A - 4P фиксиран

Основни

Съвместимост на гаматаMasterpact MasterPact MTZ1 10

тип на мрежатаAC

Тип продукт или компоненттоваров разединител

Брой полюси4P

Наименование на продуктаMasterpact MTZ1

Гама на продуктаMasterpact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMTZ1 10 HA

товаров разединителMasterPact MTZ1 10 HA

Честота на мрежата50/60 Hz

Допълнителни устройства

Тип МонтажФиксиран

Тип управлениеБутон

[Icw] макс. кратковременен ток на устойчивост20 kAпо време на3 s в съответствие с EN/IEC 60947-3

36 kAпо време на0.5 s в съответствие с EN/IEC 60947-3

36 kAпо време на1 s

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с EN/IEC 60947-3

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с EN/IEC 60947-3

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с EN/IEC 60947-3

Видимо прекъсванене

Възможност за изолацияда в съответствие с EN/IEC 60947-3

Горни връзкипреден

Електрическа устойчивостAC-23A: 6000 cycles 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-3

AC-23A: 3000 cycles 690 V AC 50/60 Hz в съответствие с EN/IEC 60947-3

AC-3: 6000 cycles 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-3

Запис на електрически даннипреден

Индикатор за позиция на контактаДа

Категория за оползотворяванеAC-23A

AC-3

Код за съвместимостMTZ1 10

Код изключвателна способностHA

Механична издръжливост12500 cycles with periodic preventive maintenance в съответствие с EN/IEC 60947-3

Номинален действащ ток на късо съединение75 kA peak 220...690 V AC при 50/60 Hz

Номинален работен ток1000 A AC 50/60 Hz 690 V

Свързващи клеми70 mm

Широчина346 mm

Височина301 mm

Дълбочина209 mm

Околна среда

Ниво на замърсяване3 в съответствие с EN/IEC 60947-4-1

Продуктови сертификатиIECEE CB Scheme

СтандартиEN/IEC 60947-3

Степен на защита IPIP30

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C

Нето тегло на продукта18 kg
