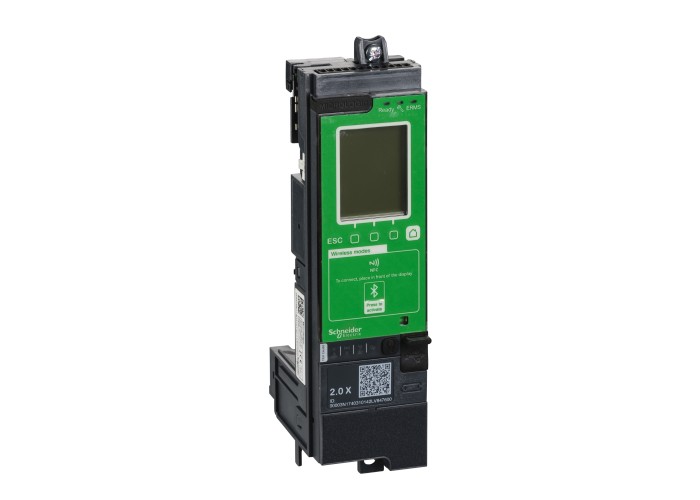

Schneider Electric LV847281 - Masterpact MTZ - Micrologic 2.0 X контролен блок - за изваждащ се Masterpact MTZ1

Основни

Съвместимост на гаматаMasterPact MTZ1 Прекъсвач

Тип защитаЗащита от пренатоварване (бавна) в съответствие с ANSI 49

Мигновенна защита при късо съединение в съответствие с ANSI 50

Тип защитени полюси3P 3d

4P 3d

4P 3d + N/2

4P 4d

4P 3d + OSN

тип на мрежатаAC

Тип продукт или компонентблок за управление

[Ue] номинално работно напрежение690 V AC, +/- 10 %

Брой полюси3P

4P

Защитни функции на изключвателно у-воLI

Настройка на изключвателно устройство400-400 A

630-630 A

800-800 A

1000-1000 A

1250-1250 A

1600-1600 A

ОбхватMasterPacT

приложение на прекъсвачаdistribution IEC standard

Приложение на устройствотоequipment protection, monitoring and control

Съкратено наименование на устройствотоMicroLogic 2.0 X

Техлнология изкючвателно устройствоелектронен

Честота на мрежата50/60 Hz

Допълнителни устройства

мигновенна токова защита тип IIРегулируем

Тип Бавнодействаща токова защитаadjustable in step of 0.5 s

Тип дисплейLCD дисплей - 128 x 96 пиксела

Тип измерванияелектромер

Тип Монтажизваждаем

Energy managementmeasurement ,active, reactive and apparent energy

measurement ,electrical network

measurement ,energy

Long time pick-up adjustment range0,4...1 x In adjustable in step of 1 A

Metering typeneutral current IN RMS

ground fault current Ig RMS

voltage V12, V23, V31, VLLavg RMS

voltage V1N, V2N, V3N, VLNavg RMS

active power P, P1, P2, P3 total

reactive power Q, Q1, Q2, Q3 total

power factor

active energy Ep IN/OUT/tot

reactive energy Eq IN/OUT/tot

apparent energy Es IN/OUT/tot

demand current I1, I2, I3, In, Iavg

честота

фазова последователност

earth leakage current

total current harmonic distortion THD (I)

total voltage harmonic distortion THD (V)

небалансиран ток

unbalance voltage

Network and machine diagnosis typesystem (HMI) health state overview: circuit breaker health state

contacts state: circuit breaker health state

MicroLogic service life: circuit breaker health state

tripping cause indication: circuit breaker tripping cause

identification card: diagnostic data

configured alarms synthesis: diagnostic data

monitored function: diagnostic data

operation: diagnostic data

MicroLogic test: test

protection test: test

selectivity test: test

trip context information: crisis management

operation: advanced diagnostic

breaker service life: circuit breaker health state

Времезакъснение за задействане на бавнодействаща защита12.5-600 s при 1.5 x Ir

0.5-24 s при 6 x Ir

0.7-16.6 s при 7.2 x Ir

Диапазон на измерване на честотата40-70 Hz

записване на данниalarm logs

maintenance logs

event logs

data logs

time stamping

min/max of instantaneous values

Зонова селективна блокировка ZSIБез

измервателно напрежение208-828 V AC 50/60 Hz фаза до фаза

120-480 V AC 50/60 Hz фаза към неутрал

клас на точностклас 5: total current harmonic distortion THD (I)

клас 0.5: unbalance voltage

клас 1: active and reactive energy by pulse counting (+/- W.h, +/- VAR.h)

клас 2: total voltage harmonic distortion THD (V)

Мигновенно регулиране на разстоянието1.5...10 x Ir adjustable in step of 0.5 x Ir с embedded HMI

1.5...10 x Ir adjustable in step of 0.1 x Ir с Ecoreach software or MasterPact MTZ mobile app

настройка на защита на неутралата1 x Ir (4P 4d)

0.5 x Ir (4P 3d + N/2)

1.6 x Ir (4P 3d + OSN)

няма защита (4P 3d)

Протокол на комуникационния портBluetooth 4.0 LE peer to peer 30 kbit/s

NFC peer to peer 28800 bauds в съответствие с ISO 15963

USB peer to peer 115 kbauds

Работно време20 ms в стандартно

Термична паметДа

точност при измерванеcurrent I1, I2, I3, Iavg, Idemand for MTZ1: +/- 0.5 % 40...1600 x 1.2 A

current I1, I2, I3, Iavg, Idemand for MTZ2: +/- 0.5 % 40...4000 x 1.2 A

current I1, I2, I3, Iavg, Idemand for MTZ3: +/- 0.5 % 80...6300 x 1.2 A

neutral current IN: +/- 1 %

ground fault current Ig: +/- 5 %

voltage V12, V23, V31, VLLavg: +/- 0.5 % 208...690 x 1.2 V

voltage V1N, V2N, V3N, VLNavg: +/- 0.5 % 120...400 x 1.2 V

active power P, P1, P2, P3, Pdemand: +/- 1 %

reactive power Q, Q1, Q2, Q3, Qdemand: +/- 2 %

apparent power S, S1, S2, S3, Sdemand: +/- 1 %

power factor: +/- 2 %

active energy Ep IN/OUT/tot: +/- 1 %

reactive energy Ep IN/OUT/tot: +/- 2 %

apparent energy Es IN/OUT/tot: +/- 1 %

честота: +/- 0.005 Hz

earth leakage current: +/- 10 %

небалансиран ток: +/- 0.5 %

Околна среда

Measurement categorycategory IV в съответствие с IEC 61010-2-30

Електромагнитна съвместимосттест за устойчивост на електростатичен разряд conforming to IEC 61000-4-2

податливост на електромагнитни полета conforming to IEC 61000-4-3

тест за устойчивост на електрически преход/разрушаван conforming to IEC 61000-4-4

1.2/50 мг изпитване за устойчивост на шокови вълни conforming to IEC 61000-4-5

смущения, свързани с RF conforming to IEC 61000-4-6

Разпръсквани емисии A conforming to CISPR 22

Категория на защитаIV в съответствие с IEC 61010-1

Място на монтажindoor use only

Ниво на замърсяване3 в съответствие с IEC 60947-1

Относителна влажност95-95 % при 55-55 °C в съответствие с IEC 60068-2-30

СтандартиEN/IEC 60947-2

EN/IEC 60255-1

EN/IEC 60947-1

EN/IEC 60092-202

EN/IEC 61010-1

Температура на околния въздух при работа-25-70 °C (operating)

-35--35 °C (for start-up of product)

Характеристики на околната средаwet location not approved for use в съответствие с IEC 61010-1

Допустима надморска височина≤ 2000 m без понижаване на номиналните стойности

≤ 4000 m with operational voltage derating 600 V AC

≤ 5000 m with operational voltage derating 560 V AC
