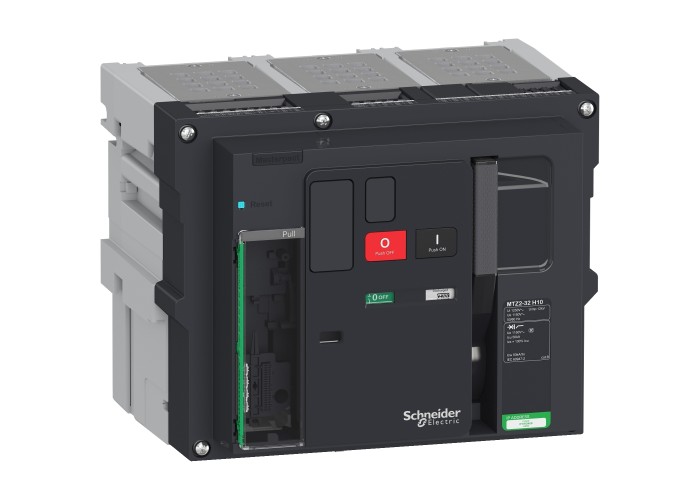

Schneider Electric LV848731 - Masterpact MTZ - Авт. прекъсвач Masterpact MTZ2 32H10 - 3200 A - 3P изваждаем - без Micrologic

Основни

Гама на продуктаMasterPact MTZ

Тип Монтажизваждаем

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

Тип управлениеБез control unit

Бутон

[In] номинален ток3200 A при 40 °C

[Ue] номинално работно напрежение1150 V AC 50/60 Hz

Брой полюси3P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Изключвателна способностH10 50 kA 1150 V AC

Категория за оползотворяванекатегория В

Наименование на продуктаMasterpact MTZ2

Гама на продуктаMasterPacT

ПрекъсвачMasterPact MTZ2 32

Приложение на устройствотоpower distribution protection

Съвместимост на продуктите control unit MicroLogic 2.0 X

control unit MicroLogic 5.0 X

control unit MicroLogic 6.0 X

control unit MicroLogic 7.0 X

control unit MicroLogic 2.0 Xi

control unit MicroLogic 5.0 Xi

control unit MicroLogic 6.0 Xi

control unit MicroLogic 7.0 Xi

Съкратено наименование на устройствотоMTZ2 32 H10

Честота на мрежата50/60 Hz

Допълнителни устройства

тегло на продукта90-90 kg

[Ics] номинална експлоатационна прекъсваща с50 kA при 1150 V AC 50/60 Hz

[Icw] макс. кратковременен ток на устойчивост50 kA 1 s

50 kA 0.5 s

50 kA 3 s

[Ui] номинално изолационно напрежение1250 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение12 kV

Горни връзкиrear

Електрическа устойчивост500 cycles 1150 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

Енергийно разсейване в W670-670 W

Запис на електрически даннизаден

Изключвателна способност50 kA при 1150 V AC 50/60 Hz

Код за съвместимостMTZ2 32

Максимално време за реакция при затваряне70 ms

Максимално спирачно време25-25 ms

Механична издръжливост20000 cycles with periodic preventive maintenance

Монтажна подпораrails

основна плоча

Ном. ток на прекъсвача токов трансф.1600 A

2000 A

2500 A

3200 A

Номинален действащ ток на късо съединение105 kA 1150 V AC при 50/60 Hz

Продуктови сертификатиCE

IECEE CB Scheme

Свързващи клеми115 mm

СтандартиEN/IEC 60947-1

EN/IEC 60947-2

EN/IEC 60947-2 Annex H

IEC 61557-12

Широчинаdrawout circuit breaker with chassis: 441 mm

drawout circuit breaker without chassis: 378 mm

Височинаdrawout circuit breaker with chassis: 439 mm

drawout circuit breaker without chassis: 300 mm

Дълбочинаdrawout circuit breaker with chassis: 403 mm

drawout circuit breaker without chassis: 300 mm

Околна среда

Допустима надморска височина0...2000 м Без отклонение

2000...5000 m с нормиране

Ниво на замърсяване3 в съответствие с IEC 60947-1

Степен на защита IPIP30 в съответствие с EN 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C
