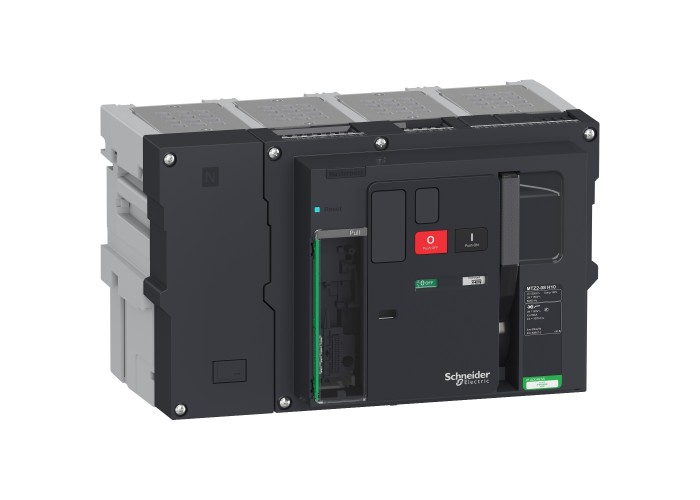

Schneider Electric LV848735 - Masterpact MTZ - Авт. прекъсвач Masterpact MTZ2 08H10 - 800 A - 4P изваждаем - без Micrologic

Основни

Гама на продуктаMasterPact MTZ

Тип Монтажизваждаем

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

Тип управлениеБез control unit

Бутон

[In] номинален ток800 A при 40 °C

[Ue] номинално работно напрежение1150 V AC 50/60 Hz

Брой полюси4P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Изключвателна способностH10 50 kA 1150 V AC

Категория за оползотворяванекатегория В

Наименование на продуктаMasterpact MTZ2

Неутрална позицияЛяво

Гама на продуктаMasterPacT

ПрекъсвачMasterPact MTZ2 08

Приложение на устройствотоpower distribution protection

Съвместимост на продуктите control unit MicroLogic 2.0 X

control unit MicroLogic 5.0 X

control unit MicroLogic 6.0 X

control unit MicroLogic 7.0 X

control unit MicroLogic 2.0 Xi

control unit MicroLogic 5.0 Xi

control unit MicroLogic 6.0 Xi

control unit MicroLogic 7.0 Xi

Съкратено наименование на устройствотоMTZ2 08 H10

Честота на мрежата50/60 Hz

Допълнителни устройства

тегло на продукта120-120 kg

[Ics] номинална експлоатационна прекъсваща с50 kA при 1150 V AC 50/60 Hz

[Icw] макс. кратковременен ток на устойчивост50 kA 1 s

50 kA 0.5 s

50 kA 3 s

[Ui] номинално изолационно напрежение1250 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение12 kV

Горни връзкиrear

Електрическа устойчивост500 cycles 1150 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

Енергийно разсейване в W100-100 W

Запис на електрически даннизаден

Изключвателна способност50 kA при 1150 V AC 50/60 Hz

Код за съвместимостMTZ2 08

Максимално време за реакция при затваряне70 ms

Максимално спирачно време25-25 ms

Механична издръжливост25000 cycles with periodic preventive maintenance

Монтажна подпораrails

основна плоча

Ном. ток на прекъсвача токов трансф.400 A

630 A

800 A

Номинален действащ ток на късо съединение105 kA 1150 V AC при 50/60 Hz

Продуктови сертификатиCE

IECEE CB Scheme

Свързващи клеми115 mm

СтандартиEN/IEC 60947-1

EN/IEC 60947-2

EN/IEC 60947-2 Annex H

IEC 61557-12

Широчинаdrawout circuit breaker with chassis: 556 mm

drawout circuit breaker without chassis: 493 mm

Височинаdrawout circuit breaker with chassis: 439 mm

drawout circuit breaker without chassis: 300 mm

Дълбочинаdrawout circuit breaker with chassis: 403 mm

drawout circuit breaker without chassis: 300 mm

Околна среда

Допустима надморска височина0...2000 м Без отклонение

2000...5000 m с нормиране

Ниво на замърсяване3 в съответствие с IEC 60947-1

Степен на защита IPIP30 в съответствие с EN 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C
