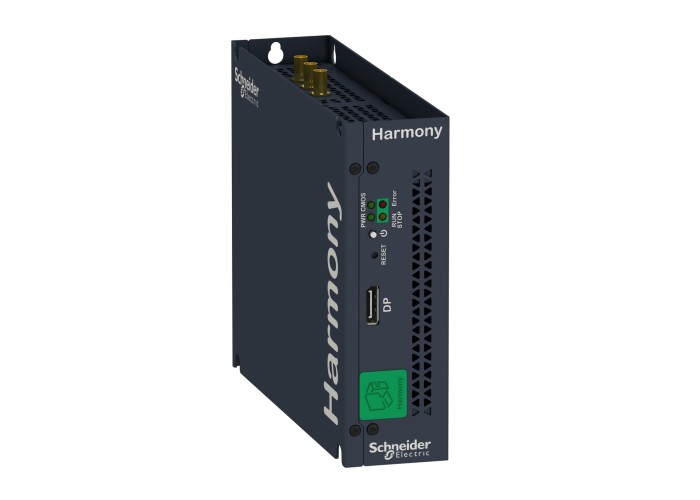

Schneider Electric HMIBMIEA5DD1E01 - Magelis iPC - Modular box PC, Harmony iPC, IIoT Edge Smart eMMC DC Windows TPM

Основни

Гама на продуктаHarmony iPC

Съвместимост на гаматаiDisplay

Modular Display HMIDM

Тип продукт или компонентmodular box PC

Processor nameIntel Atom E3930 upto 1.8 GHz

Software packageNode-RED and system nodes restore IIoT Wiring Operating System Restore

McAfee white listing installer cyber security license not included

EcoStruxture secure connect advisor annual subscription cyber security license not included

EcoStruxure Operator Terminal Expert run time HMI license not included

EcoStruxure machine SCADA expert run time HMI/SCADA on configured offer only

EcoStruxure augmented operator advisor server augmented operator license not included

Местоназначение на аксесоарите / отделните частиPC panel на HMIDM modular display

Съкратено наименование на устройствотоModular BOX PC basic Optimized

Допълнителни устройства

Тип интегрирана връзкаdisplay port с 1 на отпред

Серийна връзка COM1 за battery backup с 1 male SUB-D 9 RS232/422/485 на Дъно non-isolated

USB 2.0 порт с 1.0 USB type A 480 Mbit/s на Дъно

TPM connector Ver 2.0 за cyber security - hardware encryption TPM module HMIYMINATPM201 to be installed/default installed на motherboard

Тип охлажданеБез вентилатор

Тип управлениеБутон ВКЛ / ИЗКЛ

[Us] номинално захранващо напрежение24 V DC захранване

100...240 V AC захранване

Watchdog timer1-255 ms

брой допълнителни слота1.0 за mini PCIe

Брой слотове1 slot(s) for mini PCI Express full-size with optional interface plate,

граници на захранващото напрежение9.6-28.8 V

Електрическо свързванеконектор, connector type: SMA, 3 ways - location: горен

кибер защитаSecure password boot UEFI

Консумация на енергия в W20.0 W (кутия)

15.0 W (with 4:3 12" display HMIDM6421)

16.0 W (with Wide 12" display HMIDM6521)

17.0 W (with 4:3 15" display HMIDM7421)

19.0 W (with Wide 15" display HMIDM7521)

20.0 W (with Wide 19" display HMIDM9521)

21.0 W (with Wide 22" display HMIDMA521)

Място на монтажbook mounting

flat mounting

Стенен монтаж

Оборудване за съхранение на данни64 GB eMMC (soldered)

описание на паметта4 GB RAM DDR3 Вътрешен (not expandable)

Основен типBasic Optimised

Пусков ток2.03 A

разделителна способност на диспея3200 x 2000 pixels при 60 Hz

Нето тегло на продукта1.2 kg

Широчина187 mm

Височина150 mm

Дълбочина46 mm

Околна среда

product certificationsCE

cULus

UL 60950 for IT equipments

EAC

CCC

RCM

Директиви2004/108/EC - електромагнитна съвместимост

2006/95/EC - директива за ниско напрежение

Електромагнитна съвместимостimmunity to high frequency interference conforming to IEC 61000-4

disturbing field emission клас A conforming to IEC 55011

Разпръсквани емисии клас A conforming to EN 55022

Етикети за качествоCE

Относителна влажност10-95 % non-condensing в съответствие с IEC 60068-2-30

Стандартиclass A group 1 IEC 55011

IEC 61000-6-4

FCC раздел 15

UL 60950

Степен на защита IP IP40 в съответствие с IEC 60529

Температура на околния въздух за складиран-20-60 °C съответстващ на IEC 60068-2-2

Температура на околния въздух при работа0-50 °C (by default) на mini PCIe в съответствие с IEC 60068-2-2

0-50 °C flat mounting на mini PCIe

0-45 °C

0-45 °C flat mounting

Устойчивост на вибрации2 gn 5-500 Hz) eMMC

Допустима надморска височина2000 m в съответствие с IEC 60664-1
