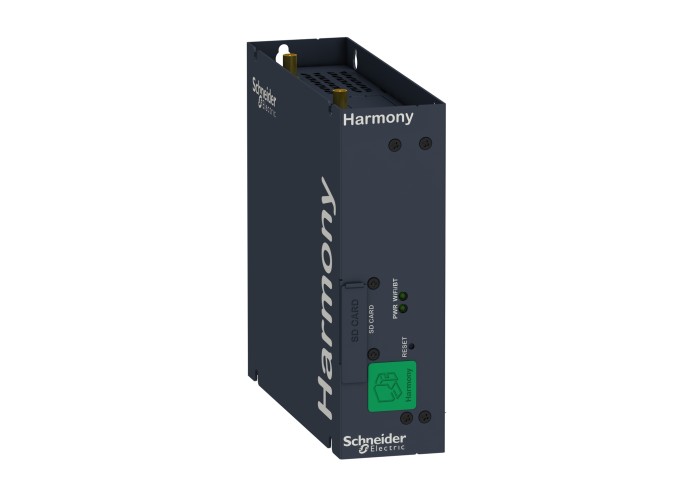

Schneider Electric HMIBSCEA53D1L0T - Magelis iPC - IIoT Edge Box Core, Harmony iPC, eMMC DC Linux TPM

Основни

Гама на продуктаHarmony iPC

Съвместимост на гаматаHMIYMIN4GUS1 Interface Mini PCIe 4G US for iPC

HMIYMIN4GEU1 Interface Mini PCIe 4G EU for iPC

HMIYMIN8AI1 Interface Mini PCIe 8x Analog Input 0-10V

HMIYBIN2AIM21 Interface M.2 2x Analog Input 0-10V/4-20mA

Тип продукт или компонентIIoT Edge Box Core

Processor nameARM Cortex-A53 quad core 1.2 GHz Qualcomm Snapdragon 410

Software packageNode-RED and system nodes default IIoT Wiring

Местоназначение на аксесоарите / отделните частиCelullar 4G and analog Inputs

работна системаLinux Yocto (Linux Yocto project Krogoth 2.1)

Linux Yocto (BitBake branch 1.30.0)

Linux Yocto (Linux Kernel 4.4.38)

Съкратено наименование на устройствотоIIoT Edge Box Core

Допълнителни устройства

Тип интегрирана връзкаHDMI за For configuration only с 1 на Дъно

Серийна връзка COM1 за battery backup с 1 male SUB-D 9 RS232/422/485 non-isolated

USB 2.0 порт с 2.0 USB type A 480 Mbit/s на Дъно

TPM connector Ver 2.0 за cyber security - hardware encryption TPM module by default на motherboard

Тип конектор1.0 GPIO Pin, 8 щифта долу(Software utility provided)

Тип охлажданеБез вентилатор

Тип управлениеresettable

[Us] номинално захранващо напрежение24 V DC захранване

100...240 V AC захранване

Watchdog timer1-255 ms

брой допълнителни слота1.0 за mini PCIe

1.0 за M.2 (not for storage)

Брой слотове1 slot(s) for mini PCI Express full-size with optional interface plate,

1 slot(s) for M.2 not for storage,

Вид комуникационна мрежа1.0 WCN3620 Wi-Fi 2.4 GHz conforming to IEEE 802.11 b/g/n

1.0 WCN3620 Bluetooth 4.1

граници на захранващото напрежение12-24 V

Електрическо свързванеконектор, connector type: SMA - location: горен

кибер защитаSecure password boot

Консумация на енергия в W16 W

Място на монтажbook mounting

flat mounting

Стенен монтаж

Оборудване за съхранение на данни8 GB eMMC (soldered)

описание на паметта1 GB RAM LPDDR3 Вътрешен (not expandable)

Основен типIIoT Edge Box Core

Пусков ток0.43 A

разделителна способност на диспея1920 x 1080 pixels при 60 Hz

Свободни букси/слотове1 SD карта SD 3.0, max raw transfer rate 104 MBps Supports SD,SDHC,SDXC (Standard 32 mm x 24 mm)

Нето тегло на продукта1 kg

Широчина157 mm

Височина150 mm

Дълбочина46 mm

Околна среда

product certificationsCE

cULus

UL 60950 for IT equipments

CCC

RCM

EAC

RED

FCC RF

IC

SRRC

TELEC

FAC

ANATEL

Директиви2004/108/EC - електромагнитна съвместимост

2006/95/EC - директива за ниско напрежение

Електромагнитна съвместимостimmunity to high frequency interference conforming to IEC 61000-4

disturbing field emission клас A conforming to EN 55011

Разпръсквани емисии клас A conforming to EN 55022

Етикети за качествоCE

Относителна влажност10-95 % non-condensing в съответствие с EN/IEC 60068-2-30

Стандартиclass A group 1 EN 55011

EN 61000-6-4

EN 61131-2

FCC раздел 15

UL 60950

Степен на защита IP IP40 в съответствие с IEC 60529

Температура на околния въздух за складиран-20-60 °C съответстващ на IEC 60068-2-2

-20-60 °C съответстващ на IEC 60068-2-14

Температура на околния въздух при работа0-50 °C (by default) в съответствие с EN/IEC 60068-2-2

0-50 °C flat mounting

0-45 °C на mini PCIe

0-45 °C flat mounting на mini PCIe

Устойчивост на вибрации2 gn 5-500 Hz) eMMC

Допустима надморска височина2000 m в съответствие с EN/IEC 60664-1
