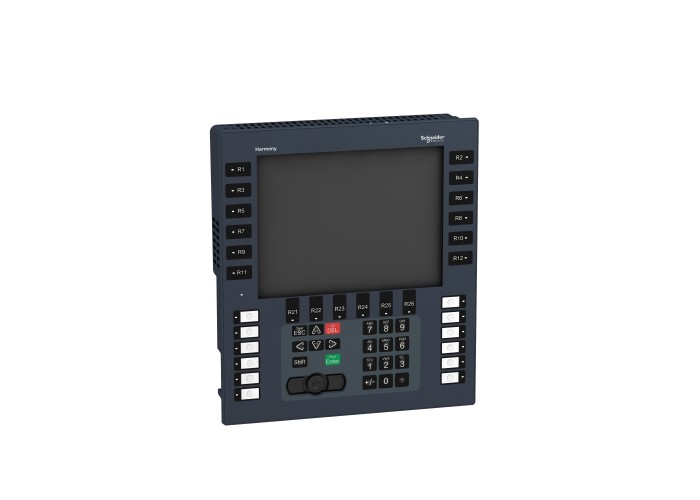

Schneider Electric HMIGK5310 - Magelis GK - Keypad-touchscreen panel color - 640 x 480 pixels VGA -10.4" - TFT LCD

Основни

Гама на продуктаHarmony GK

Захранваневъншен източник

Име на процесораCPU RISC

работна системаHarmony

размер на дисплей10.4 inch

Цвят на дисплей65536 цвята

Допълнителни устройства

Тип дисплейbacklit colour TFT LCD

Тип интегрирана връзка≤ 187.5 kbit/s RJ45, RS485 COM2 серийна връзка за Siemens MPI (187.5 kbits/s)

USB 2.0 тип A master за Modicon M340 terminal port communication

≤ 115.2 kbits/s male SUB-D 9, RS232C Серийна връзка COM1

Вадещи се клеми на винтове Захранваща мощност

RJ45 Ethernet TCP/IP

USB 2.0 type mini B

Тип Монтажскрит монтаж

тип софтуерконфигурационен софтуер

[Us] номинално захранващо напрежение24 V DC

Backlight lifespan50000 hours

Number of alphanumeric keys12

Number of dynamic function keys symb18 with LED

Number of SERVICE keys8

Number of static function keys12 with LED and labels

Брой странициlimited by internal memory capacity

граници на захранващото напрежение19.2-28.8 V

Консумация на енергия в W11.4 W

Локална сигнализация за normal operation or backlighting faulty: 1 LED светодиод (green or orange)

МаркировкаCE

материал за отпредaluminium alloy

Материал на таблотоPPT

налични протоколиTelemecanique Modicon FIPWAY

Telemecanique Modicon Modbus Plus

Telemecanique Modicon Modbus TCP

Telemecanique Modicon Modbus

Mitsubishi Melsec third party protocols

Omron Sysmac third party protocols

Rockwell Automation Allen-Bradley third party protocols

Siemens Simatic third party protocols

Telemecanique Modicon Uni-TE

Начин на монтажby 12 spring clips

описание на паметта512 kB SRAM back up of data с lithium battery

128 MB flash EPROM application memory

Порт Ethernet10BASE-T/100BASE-TX

Пусков ток30 A

разделителна способност на диспея640 x 480 pixels VGA

размери на отворите285 (+/- 0.4) x 309 (+/- 0.4) mm

сензорна зона1024 x 1024

Синхронизирано времевграден

софтуерно обозначениеVijeo Designer

тъч панелanalogue

честота на процесора333 MHz

шрифт на знакЯпонски

Корейски

ASCII (European characters)

Taiwanese (traditional Chinese)

Chinese (simplified Chinese)

Яркост16 levels via touch panel

Нето тегло на продукта3.3 kg

Широчина296 mm

Височина332 mm

Дълбочина76 mm

Околна среда

NEMA степен на защитаNEMA 4X front panel (indoor use)

Електромагнитна съвместимостУстойчивост на електростатичен разряд - test level: 4 kV Ниво 3 conforming to IEC 61000-4-2

resistance to radiated electromagnetic fields - test level: 10 V/m conforming to IEC 61000-4-3

resistance to fast transient - test level: 2 kV Ниво 3 conforming to IEC 61000-4-4

Защита от микропрекъсвания10 ms

Относителна влажност10-90 % без кондензация

Продуктови сертификатиcULus

EAC

UL Class 1 Division 2 T5

KC

UL Class 1 Division 2 T4A

RCM

CSA Class 1 Division 2 T4A

CSA Class 1 Division 2 T5

UKCA

СтандартиIEC 61000-6-2

IEC 61000-6-4

CSA C22.2 No 213

UL 61010-2-201

ANSI/ISA 12.12.01

Степен на защита IPIP20 в съответствие с IEC 60529 (rear panel)

IP65 в съответствие с IEC 60529 (преден панел)

температура на околната среда за съхранени-20-60 °C

Температура на околния въздух при работа0-55 °C

Устойчивост на вибрации1 gn 9-150 Hz) в съответствие с IEC 60068-2-6

3.5 mm 5-9 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn за 11 ms съответстващ на IEC 60068-2-27

Допустима работна надморска височина< 2000 m
