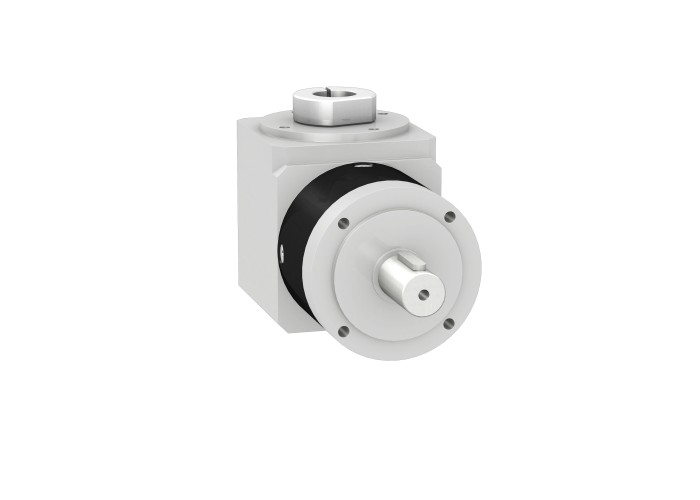

Schneider Electric GBY060005K - Lexium SD3 - Редуктор WPLE60 I=5

Основни

Съвместимост на гаматаLexium 62

Lexium ILS

Lexium SD3

Lexium ILA

Lexium 32

Lexium 62 ILM

Lexium 52

Тип продукт или компонентangular planetary gearbox

Gear box typestraight teeth

Gearbox external diameter60 mm

Reduction ratio5:1

Съвместимост на продуктитеBMH (70 mm, 1

BMH (70 mm, 2

BSH (55 mm, 1

BSH (55 mm, 2

BSH (55 mm, 3

BSH (70 mm, 1

BSH (70 mm, 2

BRS3

ILA (57 mm, 1

ILA (57 mm, 2

ILS (57 mm, 1

ILS (57 mm, 2

ILS (57 mm, 3

SH3

MH3

ILM

Съкратено наименование на устройствотоGBY

Допълнителни устройства

Нето тегло на продукта1.7 kg

Housing colourЧерен

Housing materialblack anodized aluminium

Maximum radial force Fr340 N при 100 rpm, force applied at mid-distance from output shaft during 30000 hour at 30 °C

Maximum torsional backlash16 arc.min

No load running torque0.05 N.m

Reduction ratio5

Shaft materialC 45

Shaft moment of inertia0.189 kg.cm²

Torsional rigidity2.3 N.m/arcmin

Вътрешен диаметър14.0 mm

Допълнителна информацияlubricated for life

дължина112.5 mm

екплоатационен живот в часове30000 h при 100 rpm при 30 °C

Код за съвместимостGBY

максимален въртящ момент на изход38 N.m при 100 rpm при 30 °C

максимална аксиална сила Фа450 N при 100 rpm, during 30000 hour at 30°C

Позиция за монтажВсяка позиция

продължителен въртящ момент на изход24 N.m при 100 rpm при 30 °C

производителност94 %

Околна среда

Ниво на шум70 dB при 1 m, Без товар

Степен на защита IPshaft output: IP54

Температура на околния въздух при работа-25-90 °C
