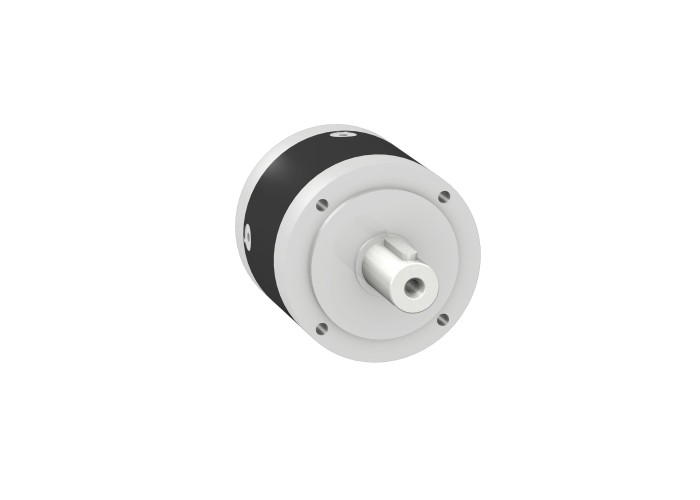

Schneider Electric GBX060040K - Lexium ILA, ILE, ILS - Редуктор PLE60 I=40

Основни

Съвместимост на гаматаLexium 62 ILM

Lexium ILE

Lexium ILA

Lexium 52

Lexium 62

Lexium 32

Lexium ILS

Тип продукт или компонентplanetary gearbox

Gear box typestraight teeth

Gearbox external diameter60 mm

Reduction ratio40:1

Съвместимост на продуктитеBSH (55 mm, 1

ILE (66 mm, 1

ILE (66 mm, 2

ILA (57 mm, 1

ILA (57 mm, 2

ILS (57 mm, 1

ILS (57 mm, 2

ILS (57 mm, 3

SH3

MH3

ILM

Съкратено наименование на устройствотоGBX

Допълнителни устройства

Housing colourЧерен

Housing materialblack anodized aluminium

Maximum radial force Fr340 N при 100 rpm, force applied at mid-distance from output shaft during 30000 hour at 30 °C

Maximum torsional backlash12 arc.min

No load running torque0.05 N.m

Reduction ratio40

Shaft materialC 45

Shaft moment of inertia0.064 kg.cm²

Torsional rigidity2.5 N.m/arcmin

Вътрешен диаметър14.0 mm

Допълнителна информацияlubricated for life

дължина67.5 mm

екплоатационен живот в часове30000 h при 100 rpm при 30 °C

Код за съвместимостGBX

максимален въртящ момент на изход64 N.m при 100 rpm при 30 °C

максимална аксиална сила Фа450 N при 100 rpm, during 30000 hour at 30°C

Позиция за монтажВсяка позиция

продължителен въртящ момент на изход40 N.m при 100 rpm при 30 °C

производителност94 %

Нето тегло на продукта1.1 kg

Околна среда

Ниво на шум58 dB при 1 m, Без товар

Степен на защита IPshaft output: IP54

Температура на околния въздух при работа-25-90 °C
