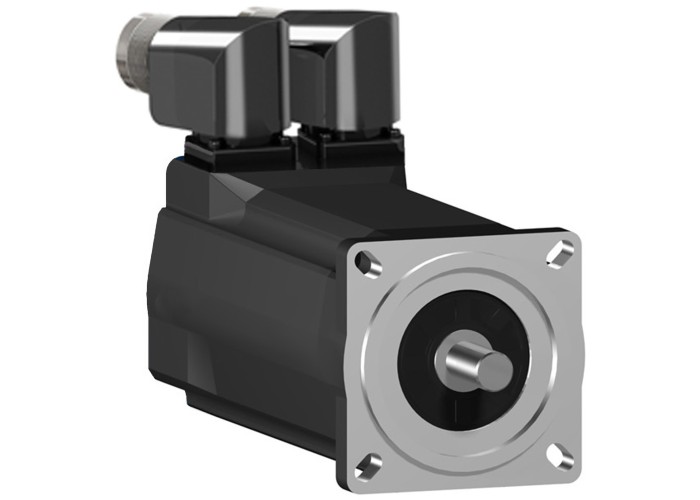

Schneider Electric SH30702P11A2000 - Lexium 52 & Motors - servo motor SH3 070 2,04 Nm,key,single,no brake,90°conn.IP54/IP65,8k RPM

Основни

Съвместимост на гаматаPacDrive 3

Тип продукт или компонентсерво мотор

Съкратено наименование на устройствотоSH3.....P

Допълнителни устройства

тип енкодерabsolute single turn SinCos Hiperface

Тип охлажданеестествена конвекция

Нето тегло на продукта2.8 kg

[Us] номинално захранващо напрежение115...480 V

Back emf constant48 V/krpm при 20 °C

Centring collar depth2.5 mm

Circle diameter of the mounting holes82 mm

Continuous power1130 W

Continuous stall current2.9 A

Continuous stall torque2.04 N.m при 115...480 V трифазен

Motor flange size70 mm

Nominal torque2.15 N.m при 115 V Еднофазно

2.1 N.m при 230 V Еднофазно

1.8 N.m при 400 V трифазен

1.8 N.m при 480 V трифазен

Number of motor poles3

Output current 3s peak 215 A

Rotor inertia0.41 kg.cm²

Shaft endparallel key

Temperature copper hot130 °C

брой монтажни отвори4

Брой на фазите на мрежататрифазен

диаметър на вал11 mm

диаметър на центриращия пръстен60 mm

дължина187 mm

дължина на вал23 mm

Електрическо свързване rotatable right angled connector

straight connector

задържаща спирачкаБез

индуктивност на статора29.65 mH

максимален ток lrms11.8 A

максимална аксиална сила Fa80 N

максимална механична скорост8000 rpm

максимална радиална сила Fr710 N при 1000 rpm

560 N при 2000 rpm

490 N при 3000 rpm

450 N при 4000 rpm

410 N при 5000 rpm

390 N при 6000 rpm

Монтажна подпораinternational standard flange

Мрежов брой фази3

номинална изходна мощност340 W при 115 V Еднофазно

660 W при 230 V Еднофазно

1190 W при 400 V трифазен

1360 W при 480 V трифазен

номинална скорост1500 rpm при 115 V Еднофазно

3000 rpm при 230 V Еднофазно

6000 rpm при 400 V трифазен

пик на въртящ момент7.6 N.m при 115...480 V трифазен

постоянен въртящ момент0.7 N.m/A при 120 °C

размер на монтажните отвори5.5 mm

Степен на защита IPIP54 shaft bushing without shaft seal ring: conforming to EN/IEC 60034-5

IP65 Мотор: conforming to EN/IEC 60034-5

IP65 shaft bushing: conforming to EN/IEC 60034-5

съпротивление на статора4.2 Ohm

ширина на ключ4 mm
