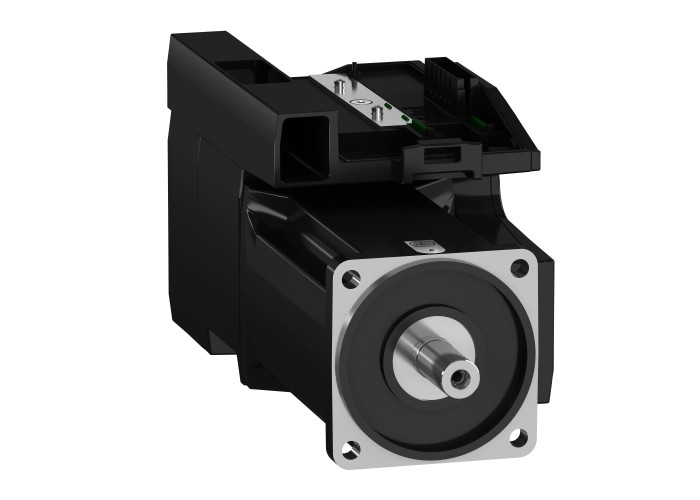

Schneider Electric BMI1003P06A - Lexium 32i - Серво двигател BMI 3-фазен вал без шпонка IP54 single turn - 32768 и/обр.

Основни

Съвместимост на гаматаLexium 32i

Съкратено наименование на устройствотоBMI

Допълнителни устройства

тип обратна връзкаabsolute single turn SinCos Hiperface

Тип охлажданеестествена конвекция

[Us] номинално захранващо напрежение208...480 V - 15...10 %

Accuracy error [angular]0.011 °

Back emf constant112 V/krpm при 20 °C

Centring collar depth3.5 mm

Circle diameter of the mounting holes115-115 mm

Continuous output current 24 A

Continuous output current 34 A

Continuous stall current4 A

Continuous stall torque8.5 N.m при 208...480 V трифазен

Distance shaft shoulder-flange3.5 mm

Drive voltage drop coefficient0.95

EMC филтърВграден

Field weakeningfalse

Maximum current Irms26.7 A при 208 V, трифазен

26.7 A при 400 V, трифазен

26.7 A при 480 V, трифазен

Motor flange size100 mm

Motor voltage drop coefficient1

Nominal torque7.2 N.m при 208 V трифазен

6.8 N.m при 400 V трифазен

5.6 N.m при 480 V трифазен

Number of motor poles10

Number of motor stacks3

Output current 3s peak12 A при 400 V за 3 s

Output current 3s peak 212 A при 400 V

12 A при 480 V

Output current 3s peak 312 A при 400 V

12 A при 480 V

Rotor inertia9.37 kg.cm²

Shaft enduntapped

Sizing referenceBMI1003P

Speed feedback resolution32768 points/turn

Stator electrical time constant4.95 ms при 20 °C

Supply voltage descriptionтрифазен 208…480 V

Switching frequency 28 kHz

Switching frequency 38 kHz

Temperature copper hot135 °C

Temperature magnet hot20 °C

брой монтажни отвори4

Брой на фазите на мрежататрифазен

втори валwithout second shaft end

граници на захранващото напрежение208-480 V

диаметър на вал19 mm

диаметър на центриращия пръстен95 mm

дължина299 mm

дължина на вал40 mm

Електрическо свързванеprinted circuit board connector

задържаща спирачкаБез

индуктивност на статора11.43 mH при 20 °C

коефициент 1_1-0.00049999999998749 N.m/rpm

коефициент 1_20 N.m/rpm²

коефициент 1_30 N.m/rpm3

коефициент 1_40 N.m/rpm4

коефициент 1_50 N.m/rpm5

коефициент 1_60 N.m/rpm6

коефициент 2_00 N.m

коефициент 2_16E-05 N.m/rpm

коефициент на насищане 10.012

коефициент на насищане 2-0.0227

коефициент на насищане 30.00241

максимална аксиална сила Fa0.2 x Fr

максимална механична скорост6000 rpm

максимална радиална сила Fr1050 N при 1000 rpm

830 N при 2000 rpm

730 N при 3000 rpm

660 N при 4000 rpm

610 N при 5000 rpm

Монтажна подпораinternational standard flange

Мрежов брой фази3

номинална изходна мощност1000 W при 208 V трифазен

2000 W при 400 V трифазен

2100 W при 480 V трифазен

номинална скорост1500 rpm при 208 V трифазен

3000 rpm при 400 V трифазен

3700 rpm при 480 V трифазен

ограничения на мрежовата честота47.5-63 Hz

пик на въртящ момент19.2 N.m при 400 V трифазен

19.2 N.m при 480 V трифазен

19.2 N.m при 208 V трифазен

постоянен въртящ момент1.7 N.m/A при 20 °C

Продължителен изходен ток4 A при 8 kHz

размер на монтажните отвори9 mm

Съвместимост на продуктитеdrive control unit LXM32i CANopen

drive control unit LXM32i EtherCAT

съпротивление на статора2.31 Ohm при 20 °C

температурен магнит rt100 °C

Честота на захранването50/60 Hz - 5...5 %

Околна среда

Степен на защита IPкорпус: IP65
