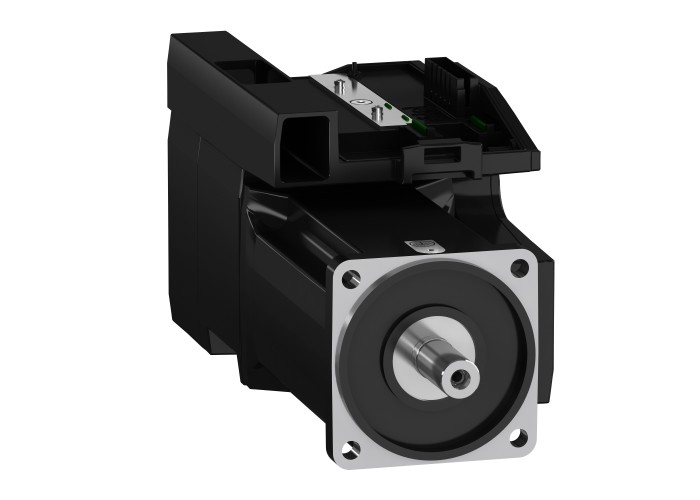

Schneider Electric BMI1002T36A - Lexium 32i - Серво двигател BMI 1-фазен с шпонка IP65 single turn - 32768 и/обр.

Основни

Съвместимост на гаматаLexium 32i

Съкратено наименование на устройствотоBMI

Допълнителни устройства

тип обратна връзкаabsolute single turn SinCos Hiperface

Тип охлажданеестествена конвекция

[Us] номинално захранващо напрежение115...230 V - 15...10 %

Accuracy error [angular]0.011 °

Back emf constant58.5 V/krpm при 20 °C

Centring collar depth3.5 mm

Circle diameter of the mounting holes115-115 mm

Continuous output current 26 A

Continuous output current 36 A

Continuous stall current6 A

Continuous stall torque6 N.m при 115...230 V Еднофазно

Distance shaft shoulder-flange3.5 mm

Drive voltage drop coefficient0.9

EMC филтърВграден

Field weakeningfalse

Maximum current Irms30 A при 115 V, Еднофазно

30 A при 230 V, Еднофазно

Motor flange size100 mm

Motor voltage drop coefficient1

Nominal torque5.4 N.m при 115 V Еднофазно

4.4 N.m при 230 V Еднофазно

Number of motor poles10

Number of motor stacks2

Output current 3s peak18 A при 230 V за 3 s

Output current 3s peak 218 A при 115 V

18 A при 230 V

Output current 3s peak 318 A при 115 V

18 A при 230 V

Rotor inertia6.28 kg.cm²

Shaft endзаключен

Sizing referenceBMI1002T

Speed feedback resolution32768 points/turn

Stator electrical time constant4.35 ms при 20 °C

Supply voltage descriptionеднофазен 115…230 V

Switching frequency 28 kHz

Switching frequency 38 kHz

Temperature copper hot135 °C

Temperature magnet hot20 °C

брой монтажни отвори4

Брой на фазите на мрежатаЕднофазно

втори валwithout second shaft end

граници на захранващото напрежение100-240 V

диаметър на вал19 mm

диаметър на центриращия пръстен95 mm

дължина273 mm

дължина на вал40 mm

Електрическо свързванеprinted circuit board connector

задържаща спирачкаБез

индуктивност на статора4.7 mH при 20 °C

коефициент 1_1-0.000367 N.m/rpm

коефициент 1_20 N.m/rpm²

коефициент 1_30 N.m/rpm3

коефициент 1_40 N.m/rpm4

коефициент 1_50 N.m/rpm5

коефициент 1_60 N.m/rpm6

коефициент 2_00 N.m

коефициент 2_14E-05 N.m/rpm

коефициент на насищане 10.01508

коефициент на насищане 2-0.025

коефициент на насищане 30.00265

максимална аксиална сила Fa0.2 x Fr

максимална механична скорост6000 rpm

максимална радиална сила Fr990 N при 1000 rpm

790 N при 2000 rpm

690 N при 3000 rpm

620 N при 4000 rpm

580 N при 5000 rpm

Монтажна подпораinternational standard flange

Мрежов брой фази3

номинална изходна мощност750 W при 115 V Еднофазно

1300 W при 230 V Еднофазно

номинална скорост1400 rpm при 115 V Еднофазно

3000 rpm при 230 V Еднофазно

ограничения на мрежовата честота47.5-63 Hz

пик на въртящ момент14.5 N.m при 115 V Еднофазно

14.5 N.m при 230 V Еднофазно

постоянен въртящ момент0.89 N.m/A при 20 °C

Продължителен изходен ток6 A при 8 kHz

размер на монтажните отвори9 mm

Съвместимост на продуктитеdrive control unit LXM32i CANopen

drive control unit LXM32i EtherCAT

съпротивление на статора1.08 Ohm при 20 °C

температурен магнит rt100 °C

Честота на захранването50/60 Hz - 5...5 %

ширина на ключ6 mm

Околна среда

Степен на защита IPIP65
