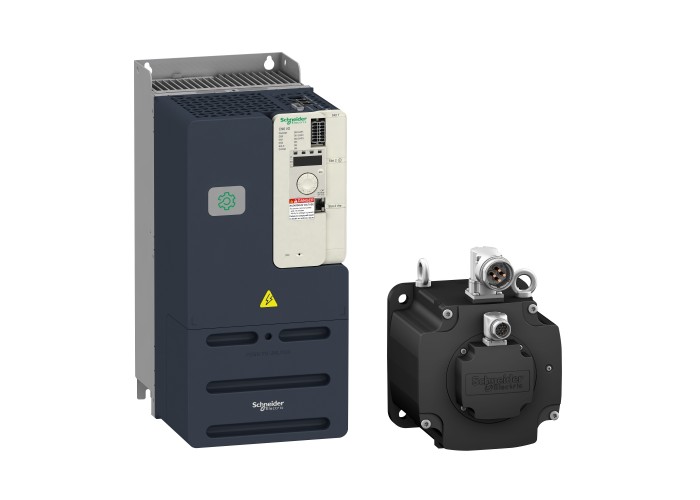

Schneider Electric LXM32MC10N4 - Lexium 32 - Сервозадвижване - Lexium 32 - трифазно, 208/480V - 11 kW

Основни

Гама на продуктаLexium 32

Тип продукт или компонентmotion servo drive

[Us] номинално захранващо напрежение380...480 V - 15...10 %

Continuous power11000 W при 400 V

11000 W при 480 V

EMC филтърВграден

Format of the driveКнига

Nominal power11 kW при 400 V 4 kHz

11 kW при 480 V 8 kHz

Output current 3s peak100 A при 480 V за 5 s

Брой на фазите на мрежататрифазен

граници на захранващото напрежение323-528 V

Линеен ток23.3 A 140 % при 480 V, without line choke

32 A 54 % при 480 V, with external line choke на 0.5 mH

38.1 A 70 % при 480 V, with external line choke на 0.5 mH

Продължителен изходен ток40 A при 4 kHz

Съкратено наименование на устройствотоLXM32M

Честота на захранването50/60 Hz - 5...5 %

Честота на мрежата47.5...63 Hz

Допълнителни устройства

Тип защитаagainst reverse polarity: входен сигнал

Тип кабелsingle-strand IEC cable 50-50 °C) copper 90 °C XLPE/EPR

Тип конекторRJ45 (labelled CN7) за Modbus

Тип контролен сигналpulse train output (PTO) RS422 < 500 kHz < 100 m

Нето тегло на продукта9.6 kg

Communication iinterfacepulse train

Contact bounce time≤ 1 ms за compliment of STO_A, compliment of STO_B

Continuous output current 240 A

Continuous output current 340 A

Drive voltage drop coefficient0.95

Electrical isolationbetween power and control

Emc filter compatibilitytype 023

Field weakeningfalse

Number of inputs/outputs4 DI + 2 CI + 3 DO

Output current 3s peak 2100 A

Output current 3s peak 3100 A

Supply voltage descriptionthree phase 230 V

Switching frequency 24 kHz

Switching frequency 34 kHz

Брой адреси1-247 за Modbus

Вид дискретен входcapture (CAP

Вид дискретен изходЛогика (DO)24 V DC

Време за реакция≤ 5 ms compliment of STO_A, compliment of STO_B

Дискретен изход - номер3

Дискретен номер на вход2 capture

Дискретно входнно напрежение24 V DC за capture

Дискретно напрежение на изход≤ 30 V DC

Електрическо свързванеклемиКапацитет на накрайници: 8 mm², AWG 8 (CN8)

Затягащ моментCN8: 3.8-3.8 N.m

Изходно напрежение≤ захранващо напрежение

Категория на защитаIII

Код за съвместимостLXM32M

комуникационен интерфейсModbus, Вграден

Profinet, with separated communication card

Максимален ток на утечка30 mA

МаркировкаCE

Мрежов брой фази3

Ниво на безопасностSIL 3 в съответствие с EN/IEC 61508

Обезопасени функцииБезопасно спиране, Вграден

Превключвателни честоти4 kHz

продължителност на проба0.25 ms

Работно положениеВертикална +/- 10 градуса

Скорост на предаване9600, 19200, 38400 bps за дължина на шината 40-40 m за Modbus

Спирачен ток50 mA

Статус LED1 LED (червен) servo drive voltage

Съвместимост на продуктитесерво двигател BMH (190 mm, 1

серво двигател BMH (190 mm, 2

серво двигател BMH (190 mm, 3

серво двигател BMH (190 mm, 4

Физически интерфейс2-wire RS485 multidrop за Modbus

Функция за сигнализацияdisplay of faults 7 segments

Цифров входположителен или отрицателен (DO) в съответствие с EN/IEC 61131-2

Широчина180 mm

Височина385 mm

Дълбочина240 mm

Околна среда

Тип охлажданевграден вентилатор

Допустима надморска височина≤ 1000 m без понижаване на номиналните стойности

Електромагнитна съвместимостconducted EMC, class A group 1 в съответствие с EN 55011

Ниво на замърсяване2 в съответствие с EN/IEC 61800-5-1

относителна влажностClass 3K3 (5 to 85 %) без кондензация в съответствие с IEC 60721-3-3

Продуктови сертификатиCSA

СтандартиEN/IEC 61800-3

температура на околната среда за съхранени-25-70 °C

Температура на околния въздух при работа0-50 °C в съответствие с UL

Устойчивост на вибрации1 gn е= 13-150 Hz) съответстващ на EN/IEC 60068-2-6

Устойчивост на удар15 gn за 11 ms съответстващ на EN/IEC 60028-2-27

Характеристики на околната средаКласове 3C1 в съответствие с IEC 60721-3-3
