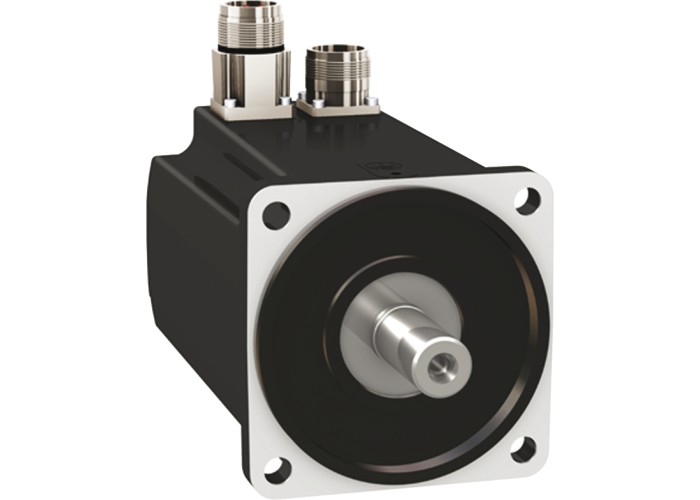

Schneider Electric BMH1003T11A1A - Lexium 32 - Серво двигател BMH - 8.2 Nm - 6000 rpm - с шпонка - без спирачка - IP54

Основни

Тип продукт или компонентсерво мотор

Continuous stall torque8.2 N.m за LXM32.D30M2 при 10 A, 230 V, Еднофазно

Nominal torque5.6 N.m за LXM32.D30M2 при 10 A, 230 V, Еднофазно

Shaft endзаключен

Speed feedback resolution131072 points/turn

Електрическо свързванеstraight connectors

задържаща спирачкаБез

максимална механична скорост6000 rpm

Монтажна подпораinternational standard flange

номинална изходна мощност1450 W за LXM32.D30M2 при 10 A, 230 V, Еднофазно

номинална скорост2500 rpm за LXM32.D30M2 при 10 A, 230 V, Еднофазно

пик на въртящ момент22.8 N.m за LXM32.D30M2 при 10 A, 230 V, Еднофазно

Степен на защита IPIP54 стандартно

Съвместимост на продуктитеLXM32.D30M2 при 230 V Еднофазно

Съкратено наименование на устройствотоBMH

Допълнителни устройства

Съвместимост на гаматаLexium 32

тип обратна връзкаsingle turn SinCos Hiperface

Тип охлажданеестествена конвекция

[Us] номинално захранващо напрежение240 V

Accuracy error [angular]1.4 °

Back emf constant54.8 V/krpm при 120 °C

Centring collar depth3.5 mm

Circle diameter of the mounting holes115 mm

Continuous power2.62 W

Continuous stall current10 A

Motor flange size100 mm

Motor voltage drop coefficient1

Number of motor poles10

Number of motor stacks3

Rotor inertia9.37 kg.cm²

Sizing referenceBMH1003T

Stator electrical time constant6.4 ms при 20 °C

Temperature copper hot135 °C

Temperature magnet hot100 °C

брой монтажни отвори4

Брой на фазите на мрежататрифазен

втори валwithout second shaft end

диаметър на вал19 mm

диаметър на центриращия пръстен95 mm

дължина192.6 mm

дължина на вал40 mm

индуктивност на статора3 mH при 20 °C

коефициент 1_1-0.0002347527408841 N.m/rpm

коефициент 1_2-4.85392861859658E-07 N.m/rpm²

коефициент 1_35.07798630571907E-10 N.m/rpm3

коефициент 1_4-2.22021943375097E-13 N.m/rpm4

коефициент 1_54.10980992765923E-17 N.m/rpm5

коефициент 1_6-2.73987328513524E-21 N.m/rpm6

коефициент 2_17.9714861013642E-05 N.m/rpm

коефициент на насищане 18.9283669812E-18

коефициент на насищане 2-0.008682328907048

коефициент на насищане 3-3.881898687E-19

максимален постоянен ток33.85 A

максимален ток lrms30 A за LXM32.D30M2

максимална аксиална сила Fa0.2 x Fr

максимална радиална сила Fr1050 N при 1000 rpm

830 N при 2000 rpm

730 N при 3000 rpm

660 N при 4000 rpm

610 N при 5000 rpm

Мрежов брой фази3

постоянен въртящ момент0.851 N.m/A при 120 °C

размер на монтажните отвори9 mm

съпротивление на статора0.47 Ohm при 20 °C

температурен магнит rt20 °C

ширина на ключ30 mm

Нето тегло на продукта6.5 kg
