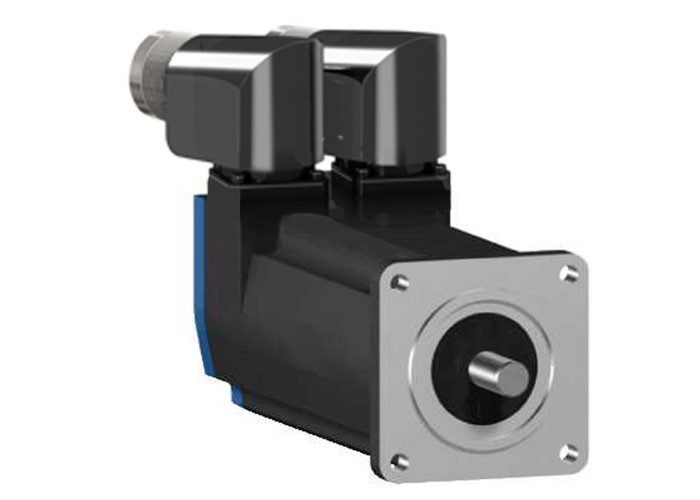

Schneider Electric BSH0551P12A2A - Lexium 15 - AC серво двигател BSH - 0.5 N.m - 4000 rpm - с шпонка - без спирачка - IP50

Основни

Тип продукт или компонентсерво мотор

Continuous stall torque0.5 N.m за LXM32.U60N4 при 1.5 A, 400 V, трифазен

0.5 N.m за LXM32.U60N4 при 1.5 A, 480 V, трифазен

0.5 N.m за LXM15LD13M3, 230 V, Еднофазно

0.5 N.m за LXM15LU60N4, 230 V, трифазен

Nominal torque0.48 N.m за LXM32.U60N4 при 1.5 A, 400 V, трифазен

0.48 N.m за LXM32.U60N4 при 1.5 A, 480 V, трифазен

0.46 N.m за LXM15LD13M3, 230 V, Еднофазно

0.46 N.m за LXM15LU60N4, 230 V, трифазен

Shaft endзаключен

Speed feedback resolution131072 points/turn x 4096 turns

Електрическо свързванеrotatable right-angled connectors

задържаща спирачкаБез

максимална механична скорост9000 rpm

Монтажна подпораinternational standard flange

номинална изходна мощност300 W за LXM32.U60N4 при 1.5 A, 400 V, трифазен

300 W за LXM32.U60N4 при 1.5 A, 480 V, трифазен

170 W за LXM15LD13M3, 230 V, Еднофазно

170 W за LXM15LU60N4, 230 V, трифазен

номинална скорост6000 rpm за LXM32.U60N4 при 1.5 A, 400 V, трифазен

6000 rpm за LXM32.U60N4 при 1.5 A, 480 V, трифазен

4000 rpm за LXM15LD13M3, 230 V, Еднофазно

4000 rpm за LXM15LU60N4, 230 V, трифазен

пик на въртящ момент1.5 N.m за LXM32.U60N4 при 1.5 A, 400 V, трифазен

1.5 N.m за LXM32.U60N4 при 1.5 A, 480 V, трифазен

1.4 N.m за LXM15LD13M3, 230 V, Еднофазно

1.4 N.m за LXM15LU60N4, 230 V, трифазен

Степен на защита IPIP50 стандартно

Съвместимост на продуктитеLXM15LD13M3 при 230 V Еднофазно

LXM15LU60N4 при 230 V трифазен

LXM32.U60N4 при 400 V трифазен

LXM32.U60N4 при 480 V трифазен

Съкратено наименование на устройствотоBSH

Допълнителни устройства

Съвместимост на гаматаLexium 32

Lexium 15

тип обратна връзкаmultiturn SinCos Hiperface

Тип охлажданеестествена конвекция

[Us] номинално захранващо напрежение480 V

Accuracy error [angular]1.4 °

Back emf constant40 V/krpm при 120 °C

Centring collar depth2 mm

Circle diameter of the mounting holes63 mm

Continuous power0.45 W

Continuous stall current0.73 A

Motor flange size55 mm

Motor voltage drop coefficient1

Number of motor poles6

Number of motor stacks1

Rotor inertia0.059 kg.cm²

Sizing referenceBSH0551P

Stator electrical time constant1.09 ms при 20 °C

Temperature copper hot120 °C

Temperature magnet hot100 °C

брой монтажни отвори4

Брой на фазите на мрежататрифазен

втори валwithout second shaft end

диаметър на вал9 mm

диаметър на центриращия пръстен40 mm

дължина132.5 mm

дължина на вал20 mm

индуктивност на статора71.5 mH при 20 °C

коефициент 1_1-2.50000000086709E-06 N.m/rpm

коефициент 1_21.052522899719E-18 N.m/rpm²

коефициент 1_3-4.76888496E-22 N.m/rpm3

коефициент 1_49.908E-26 N.m/rpm4

коефициент 1_5-9E-30 N.m/rpm5

коефициент 1_60 N.m/rpm6

коефициент на насищане 12.6842610553939E-17

коефициент на насищане 2-0.0109529324744586

коефициент на насищане 3-1.39460804699E-18

максимален постоянен ток2.9 A

максимален ток lrms3.5 A за LXM15LD13M3

3.5 A за LXM15LU60N4

2.9 A за LXM32.U60N4

максимална аксиална сила Fa0.2 x Fr

максимална радиална сила Fr170 N при 8000 rpm

180 N при 7000 rpm

190 N при 6000 rpm

200 N при 5000 rpm

220 N при 4000 rpm

240 N при 3000 rpm

270 N при 2000 rpm

340 N при 1000 rpm

Мрежов брой фази3

постоянен въртящ момент0.7 N.m/A при 120 °C

Превключвателни честоти8 kHz

размер на монтажните отвори5.5 mm

съпротивление на статора41.8 Ohm при 20 °C

температурен магнит rt20 °C

ширина на ключ12 mm

Нето тегло на продукта1.2 kg
