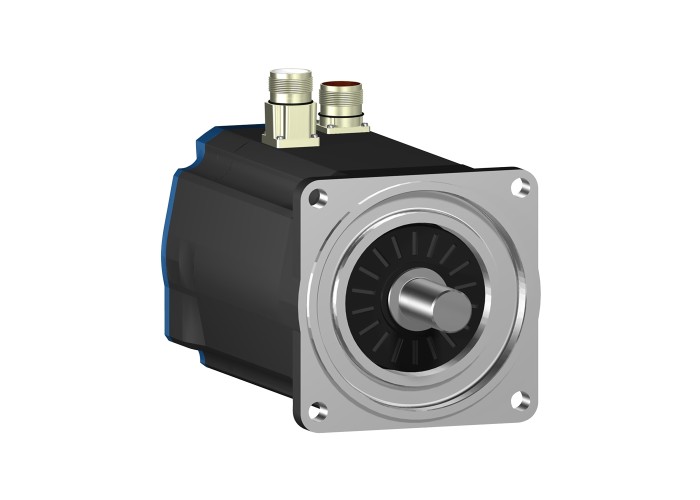

Schneider Electric BSH1401P32F1A - Lexium 05 - AC серво двигател BSH - 11.1 N.m - 1500 rpm - с шпонка - със спирачка - IP65

Основни

Тип продукт или компонентсерво мотор

Continuous stall torque11.1 N.m за LXM32.D30N4 при 10 A, 400 V, трифазен

11.4 N.m за LXM05BD34N4, 380...480 V, трифазен

11.4 N.m за LXM05CD34N4, 380...480 V, трифазен

11.1 N.m за LXM32.D30N4 при 10 A, 480 V, трифазен

11.1 N.m за LXM15MD28N4, 400 V, трифазен

11.1 N.m за LXM15MD28N4, 480 V, трифазен

11.1 N.m за LXM15MD28N4, 230 V, трифазен

11.1 N.m за LXM15MD40N4, 400 V, трифазен

11.1 N.m за LXM15MD40N4, 480 V, трифазен

11.1 N.m за LXM15LD28M3, 230 V, трифазен

11.4 N.m за LXM05AD34N4, 380...480 V, трифазен

Nominal torque9.5 N.m за LXM32.D30N4 при 10 A, 400 V, трифазен

9.1 N.m за LXM15LD28M3, 230 V, трифазен

9.1 N.m за LXM15MD28N4, 230 V, трифазен

9.5 N.m за LXM32.D30N4 при 10 A, 480 V, трифазен

6.8 N.m за LXM15MD28N4, 480 V, трифазен

6.8 N.m за LXM15MD40N4, 480 V, трифазен

6.9 N.m за LXM05AD34N4, 380...480 V, трифазен

6.9 N.m за LXM05BD34N4, 380...480 V, трифазен

6.9 N.m за LXM05CD34N4, 380...480 V, трифазен

7.63 N.m за LXM15MD28N4, 400 V, трифазен

7.63 N.m за LXM15MD40N4, 400 V, трифазен

Shaft endзаключен

Speed feedback resolution131072 points/turn x 4096 turns

Електрическо свързванеstraight connectors

задържаща спирачкаС

максимална механична скорост4000 rpm

Монтажна подпораinternational standard flange

номинална изходна мощност2500 W за LXM32.D30N4 при 10 A, 400 V, трифазен

2150 W за LXM15MD28N4, 480 V, трифазен

2150 W за LXM15MD40N4, 480 V, трифазен

3000 W за LXM32.D30N4 при 10 A, 480 V, трифазен

2000 W за LXM15MD28N4, 400 V, трифазен

2000 W за LXM15MD40N4, 400 V, трифазен

2200 W за LXM05AD34N4, 380...480 V, трифазен

2200 W за LXM05BD34N4, 380...480 V, трифазен

2200 W за LXM05CD34N4, 380...480 V, трифазен

1400 W за LXM15LD28M3, 230 V, трифазен

1400 W за LXM15MD28N4, 230 V, трифазен

номинална скорост2500 rpm за LXM32.D30N4 при 10 A, 400 V, трифазен

3000 rpm за LXM15MD28N4, 480 V, трифазен

3000 rpm за LXM15MD40N4, 480 V, трифазен

3000 rpm за LXM32.D30N4 при 10 A, 480 V, трифазен

3000 rpm за LXM05AD34N4, 380...480 V, трифазен

3000 rpm за LXM05BD34N4, 380...480 V, трифазен

3000 rpm за LXM05CD34N4, 380...480 V, трифазен

1500 rpm за LXM15MD28N4, 230 V, трифазен

1500 rpm за LXM15LD28M3, 230 V, трифазен

2500 rpm за LXM15MD28N4, 400 V, трифазен

2500 rpm за LXM15MD40N4, 400 V, трифазен

пик на въртящ момент27 N.m за LXM32.D30N4 при 10 A, 400 V, трифазен

23.33 N.m за LXM05BD34N4, 380...480 V, трифазен

23.33 N.m за LXM05CD34N4, 380...480 V, трифазен

27 N.m за LXM32.D30N4 при 10 A, 480 V, трифазен

23.33 N.m за LXM15MD28N4, 230 V, трифазен

23.33 N.m за LXM15MD28N4, 400 V, трифазен

23.33 N.m за LXM15MD28N4, 480 V, трифазен

23.33 N.m за LXM15MD40N4, 400 V, трифазен

23.33 N.m за LXM15MD40N4, 480 V, трифазен

23.8 N.m за LXM15LD28M3, 230 V, трифазен

23.33 N.m за LXM05AD34N4, 380...480 V, трифазен

Степен на защита IPIP65 стандартно

IP67 с IP67 комплект

Съвместимост на продуктитеLXM15LD28M3 при 230 V трифазен

LXM05AD34N4 при 380...480 V трифазен

LXM05BD34N4 при 380...480 V трифазен

LXM05CD34N4 при 380...480 V трифазен

LXM15MD28N4 при 400 V трифазен

LXM15MD28N4 при 480 V трифазен

LXM15MD40N4 при 400 V трифазен

LXM15MD40N4 при 480 V трифазен

LXM15MD28N4 при 230 V трифазен

Съкратено наименование на устройствотоBSH

Допълнителни устройства

Съвместимост на гаматаLexium 32

Lexium 15

Lexium 05

тип обратна връзкаmultiturn SinCos Hiperface

Тип охлажданеестествена конвекция

Нето тегло на продукта13 kg

[Us] номинално захранващо напрежение480 V

Accuracy error [angular]1.4 °

Back emf constant100 V/krpm при 120 °C

Brake pull-in power24 W

Centring collar depth3.5 mm

Circle diameter of the mounting holes165 mm

Continuous power3.6 W

Continuous stall current7.8 A

Motor flange size140 mm

Motor voltage drop coefficient1

Number of motor poles10

Number of motor stacks1

Rotor inertia9.21 kg.cm²

Sizing referenceBSH1401P

Stator electrical time constant11.06 ms при 20 °C

Temperature copper hot120 °C

Temperature magnet hot100 °C

брой монтажни отвори4

Брой на фазите на мрежататрифазен

втори валwithout second shaft end

диаметър на вал24 mm

диаметър на центриращия пръстен130 mm

дължина255.5 mm

дължина на вал50 mm

задържащ въртящ момент23 N.m задържаща спирачка

индуктивност на статора15.6 mH при 20 °C

коефициент 1_1-0.000633333333342631 N.m/rpm

коефициент 1_22.2092693643302E-17 N.m/rpm²

коефициент 1_3-2.005025509E-20 N.m/rpm3

коефициент 1_48.480379E-24 N.m/rpm4

коефициент 1_5-1.689E-27 N.m/rpm5

коефициент 1_60 N.m/rpm6

коефициент на насищане 1-9.59691619965E-19

коефициент на насищане 2-0.00422162892501542

коефициент на насищане 35.3915259548E-20

максимален постоянен ток20.8 A

максимален ток lrms20.8 A за LXM15LD28M3

20.8 A за LXM15MD28N4

20.8 A за LXM15MD40N4

20.8 A за LXM05AD34N4

20.8 A за LXM05BD34N4

20.8 A за LXM05CD34N4

20.8 A за LXM32.D30N4

максимална аксиална сила Fa0.2 x Fr

максимална радиална сила Fr1530 N при 3000 rpm

1760 N при 2000 rpm

2210 N при 1000 rpm

Мрежов брой фази3

постоянен въртящ момент1.43 N.m/A при 120 °C

Превключвателни честоти8 kHz

размер на монтажните отвори11 mm

съпротивление на статора1.41 Ohm при 20 °C

температурен магнит rt20 °C

ширина на ключ40 mm
