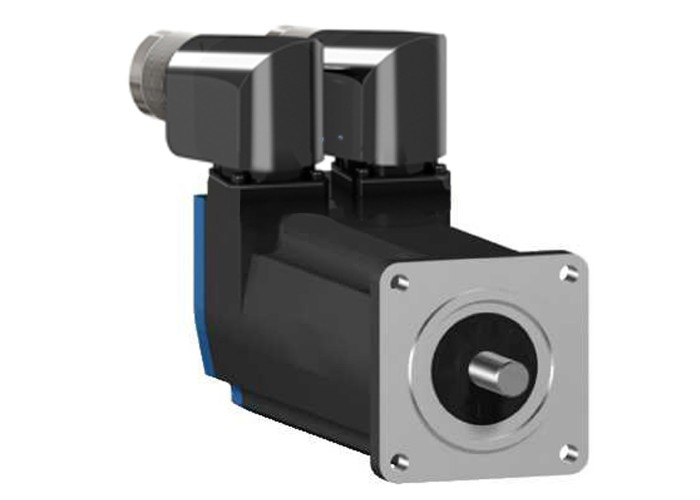

Schneider Electric BSH0552T01F2A - Lexium 05 - AC серво двигател BSH-0.9 N.m-6000 rpm-вал без шпонка-със спирачка-IP50

Основни

Тип продукт или компонентсерво мотор

Continuous stall torque0.8 N.m за LXM32.U90M2 при 3 A, 115 V, Еднофазно

0.9 N.m за LXM15LD13M3, 230 V, трифазен

0.77 N.m за LXM05CU70M2, 200...240 V, Еднофазно

0.9 N.m за LXM05AD10F1, 110...120 V, Еднофазно

0.9 N.m за LXM05AD17F1, 110...120 V, Еднофазно

0.9 N.m за LXM05BD10F1, 110...120 V, Еднофазно

0.9 N.m за LXM05BD17F1, 110...120 V, Еднофазно

0.9 N.m за LXM05CD10F1, 110...120 V, Еднофазно

0.9 N.m за LXM05CD17F1, 110...120 V, Еднофазно

0.8 N.m за LXM32.U90M2 при 3 A, 230 V, Еднофазно

0.9 N.m за LXM05AD10M2, 200...240 V, Еднофазно

0.9 N.m за LXM05BD10M2, 200...240 V, Еднофазно

0.9 N.m за LXM05CD10M2, 200...240 V, Еднофазно

0.9 N.m за LXM05AD10M3X, 200...240 V, трифазен

0.9 N.m за LXM05BD10M3X, 200...240 V, трифазен

0.9 N.m за LXM05CD10M3X, 200...240 V, трифазен

0.9 N.m за LXM15LD13M3, 230 V, Еднофазно

Nominal torque0.77 N.m за LXM32.U90M2 при 3 A, 115 V, Еднофазно

0.9 N.m за LXM05BD17F1, 110...120 V, Еднофазно

0.9 N.m за LXM05CD10F1, 110...120 V, Еднофазно

0.9 N.m за LXM05CD10M2, 200...240 V, Еднофазно

0.9 N.m за LXM05CD17F1, 110...120 V, Еднофазно

0.68 N.m за LXM15LD13M3, 230 V, трифазен

0.9 N.m за LXM05AD10M3X, 200...240 V, трифазен

0.9 N.m за LXM05BD10M3X, 200...240 V, трифазен

0.9 N.m за LXM05CD10M3X, 200...240 V, трифазен

0.74 N.m за LXM32.U90M2 при 3 A, 230 V, Еднофазно

0.72 N.m за LXM15LD13M3, 230 V, Еднофазно

0.77 N.m за LXM05CU70M2, 200...240 V, Еднофазно

0.9 N.m за LXM05AD10F1, 110...120 V, Еднофазно

0.9 N.m за LXM05AD10M2, 200...240 V, Еднофазно

0.9 N.m за LXM05AD17F1, 110...120 V, Еднофазно

0.9 N.m за LXM05BD10F1, 110...120 V, Еднофазно

0.9 N.m за LXM05BD10M2, 200...240 V, Еднофазно

Shaft enduntapped

Speed feedback resolution131072 points/turn

Електрическо свързванеrotatable right-angled connectors

задържаща спирачкаС

максимална механична скорост9000 rpm

Монтажна подпораinternational standard flange

номинална изходна мощност250 W за LXM32.U90M2 при 3 A, 115 V, Еднофазно

450 W за LXM05AD10M2, 200...240 V, Еднофазно

450 W за LXM05BD10M2, 200...240 V, Еднофазно

450 W за LXM05CD10M2, 200...240 V, Еднофазно

450 W за LXM15LD13M3, 230 V, Еднофазно

450 W за LXM05AD10M3X, 200...240 V, трифазен

450 W за LXM05BD10M3X, 200...240 V, трифазен

450 W за LXM05CD10M3X, 200...240 V, трифазен

570 W за LXM15LD13M3, 230 V, трифазен

450 W за LXM32.U90M2 при 3 A, 230 V, Еднофазно

240 W за LXM05CU70M2, 200...240 V, Еднофазно

250 W за LXM05AD10F1, 110...120 V, Еднофазно

250 W за LXM05AD17F1, 110...120 V, Еднофазно

250 W за LXM05BD10F1, 110...120 V, Еднофазно

250 W за LXM05BD17F1, 110...120 V, Еднофазно

250 W за LXM05CD10F1, 110...120 V, Еднофазно

250 W за LXM05CD17F1, 110...120 V, Еднофазно

номинална скорост3000 rpm за LXM32.U90M2 при 3 A, 115 V, Еднофазно

6000 rpm за LXM05AD10M3X, 200...240 V, трифазен

6000 rpm за LXM05BD10M3X, 200...240 V, трифазен

6000 rpm за LXM05CD10M3X, 200...240 V, трифазен

8000 rpm за LXM15LD13M3, 230 V, трифазен

3000 rpm за LXM05AD17F1, 110...120 V, Еднофазно

3000 rpm за LXM05BD17F1, 110...120 V, Еднофазно

3000 rpm за LXM05CD17F1, 110...120 V, Еднофазно

6000 rpm за LXM15LD13M3, 230 V, Еднофазно

6000 rpm за LXM32.U90M2 при 3 A, 230 V, Еднофазно

3000 rpm за LXM05AD10F1, 110...120 V, Еднофазно

3000 rpm за LXM05BD10F1, 110...120 V, Еднофазно

3000 rpm за LXM05CD10F1, 110...120 V, Еднофазно

3000 rpm за LXM05CU70M2, 200...240 V, Еднофазно

6000 rpm за LXM05AD10M2, 200...240 V, Еднофазно

6000 rpm за LXM05BD10M2, 200...240 V, Еднофазно

6000 rpm за LXM05CD10M2, 200...240 V, Еднофазно

пик на въртящ момент1.9 N.m за LXM32.U90M2 при 3 A, 115 V, Еднофазно

2.7 N.m за LXM05BD17F1, 110...120 V, Еднофазно

1.77 N.m за LXM05CD10F1, 110...120 V, Еднофазно

1.77 N.m за LXM05CD10M2, 200...240 V, Еднофазно

2.7 N.m за LXM05CD17F1, 110...120 V, Еднофазно

1.5 N.m за LXM15LD13M3, 230 V, трифазен

1.77 N.m за LXM05AD10M3X, 200...240 V, трифазен

1.77 N.m за LXM05BD10M3X, 200...240 V, трифазен

1.77 N.m за LXM05CD10M3X, 200...240 V, трифазен

2.5 N.m за LXM32.U90M2 при 3 A, 230 V, Еднофазно

1.5 N.m за LXM15LD13M3, 230 V, Еднофазно

1.31 N.m за LXM05CU70M2, 200...240 V, Еднофазно

1.77 N.m за LXM05AD10F1, 110...120 V, Еднофазно

1.77 N.m за LXM05AD10M2, 200...240 V, Еднофазно

2.7 N.m за LXM05AD17F1, 110...120 V, Еднофазно

1.77 N.m за LXM05BD10F1, 110...120 V, Еднофазно

1.77 N.m за LXM05BD10M2, 200...240 V, Еднофазно

Степен на защита IPIP50 стандартно

Съвместимост на продуктитеLXM05AD10F1 при 110...120 V Еднофазно

LXM05CU70M2 при 200...240 V Еднофазно

LXM15LD13M3 при 230 V Еднофазно

LXM32.U90M2 при 115 V Еднофазно

LXM32.U90M2 при 230 V Еднофазно

LXM05AD10M3X при 200...240 V трифазен

LXM05BD10M3X при 200...240 V трифазен

LXM05CD10M3X при 200...240 V трифазен

LXM15LD13M3 при 230 V трифазен

LXM05AD10M2 при 200...240 V Еднофазно

LXM05AD17F1 при 110...120 V Еднофазно

LXM05BD10F1 при 110...120 V Еднофазно

LXM05BD10M2 при 200...240 V Еднофазно

LXM05BD17F1 при 110...120 V Еднофазно

LXM05CD10F1 при 110...120 V Еднофазно

LXM05CD10M2 при 200...240 V Еднофазно

LXM05CD17F1 при 110...120 V Еднофазно

Съкратено наименование на устройствотоBSH

Допълнителни устройства

Съвместимост на гаматаLexium 05

Lexium 32

Lexium 15

тип обратна връзкаsingle turn SinCos Hiperface

Тип охлажданеестествена конвекция

[Us] номинално захранващо напрежение480 V

Accuracy error [angular]1.4 °

Back emf constant22 V/krpm при 120 °C

Brake pull-in power10 W

Centring collar depth2 mm

Circle diameter of the mounting holes63 mm

Continuous power0.67 W

Continuous stall current2.2 A

Motor flange size55 mm

Motor voltage drop coefficient1

Number of motor poles6

Number of motor stacks2

Rotor inertia0.1173 kg.cm²

Sizing referenceBSH0552T

Stator electrical time constant2.04 ms при 20 °C

Temperature copper hot120 °C

Temperature magnet hot100 °C

брой монтажни отвори4

Брой на фазите на мрежататрифазен

втори валwithout second shaft end

диаметър на вал9 mm

диаметър на центриращия пръстен40 mm

дължина181 mm

дължина на вал20 mm

задържащ въртящ момент0.8 N.m задържаща спирачка

индуктивност на статора10.6 mH при 20 °C

коефициент 1_1-1.00000000000595E-05 N.m/rpm

коефициент 1_28.2332512708E-20 N.m/rpm²

коефициент 1_3-4.0798742E-23 N.m/rpm3

коефициент 1_49.063E-27 N.m/rpm4

коефициент 1_50 N.m/rpm5

коефициент 1_60 N.m/rpm6

коефициент на насищане 1-6.383566730556E-18

коефициент на насищане 2-0.00964909565522436

коефициент на насищане 33.01925453472E-19

максимален постоянен ток8.8 A

максимален ток lrms6 A за LXM32.U90M2 при 115 V

8.8 A за LXM05BD17F1

8.8 A за LXM05BD10M2

8.8 A за LXM05BD10M3X

8.8 A за LXM05CD10F1

8.8 A за LXM05CD17F1

8.8 A за LXM05CD10M2

8.8 A за LXM05CD10M3X

8.8 A за LXM32.U90M2 при 230 V

10.3 A за LXM15LD13M3

8.8 A за LXM05AD10F1

8.8 A за LXM05AD17F1

8.8 A за LXM05CU70M2

8.8 A за LXM05AD10M2

8.8 A за LXM05AD10M3X

8.8 A за LXM05BD10F1

максимална аксиална сила Fa0.2 x Fr

максимална радиална сила Fr190 N при 7000 rpm

190 N при 8000 rpm

200 N при 6000 rpm

220 N при 5000 rpm

230 N при 4000 rpm

260 N при 3000 rpm

290 N при 2000 rpm

370 N при 1000 rpm

Мрежов брой фази3

постоянен въртящ момент0.36 N.m/A при 120 °C

Превключвателни честоти8 kHz

размер на монтажните отвори5.5 mm

съпротивление на статора5.2 Ohm при 20 °C

температурен магнит rt20 °C

Нето тегло на продукта1.6 kg
