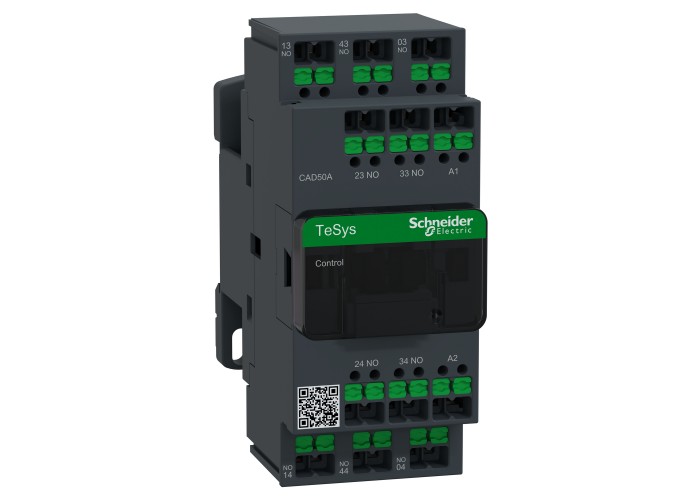

Контролно реле, TeSys Deca, 5NO, <=690V, 200V AC стандартна бобина, snap-in клеми, Schneider Electric CAD50AL7

Детайлна информация

Обхват / ГамаTeSys

Наименование на продуктаTeSys CAD

Тип продукт или компонентКонтролно реле

Съкратено наименование на устройствотоCAD

Приложение на контактораКонтролна верига

Категория за оползотворяванеAC-15; AC-14; DC-13

Контакти5 NO

[Ue] номинално работно напрежение< = 690 V AC 25...400 Hz

Тип управляващо напрежениеAC 50/60 Hz

[Uc] Управляващо напрежение200 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947

Номинален термичен ток10 A (при 60 °C)

Номинален действащ ток на претоварване140 A AC; 250 A DC

Устойчивост на ток на късо съединение100 A - 1 s; 120 A - 500 ms; 140 A - 100 ms

Номинален параметър на предпазителя10 A gG conforming to IEC 60947-5-1

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-5-1

Монтажна подпораШина; Плоча

Свързване - клеморедSnap-in terminal 1кабел(и)0,5…4 mm²гъвкав без кабелен накрайник; Snap-in terminal 2кабел(и)0,5…4 mm²гъвкав без кабелен накрайник; Snap-in terminal 1кабел(и)0,5…2,5 mm²гъвкав С кабелен накрайник; Snap-in terminal 2кабел(и)0,5…2,5 mm²гъвкав С кабелен накрайник

Граници на управляващото напрежение на бобината0.3...0.6 Uc (-40…70 °C):Отпадане AC 50/60 Hz; 0.8...1.1 Uc (-40…60 °C):оперативен AC 50 Hz; 0.85...1.1 Uc (-40…60 °C):оперативен AC 60 Hz; 1...1.1 Uc (60…70 °C):оперативен AC 50/60 Hz

Работно време4...19 ms coil energisation and NC opening; 12...22 ms coil energisation and NO closing; 4...12 ms coil de-energisation and NO opening; 6...17 ms coil de-energisation and NC closing

Механична издръжливост30 Mcycles

Работен обхват180 cyc/mn

Пускова мощност в VA70 VA 50 Hz (at 20 °C)

Консумация на електроенергия в състояние "ho8 VA 50 Hz (at 20 °C)

Минимално напрежение при превключване17 V

Минимален ток за превключване5 mA

Време без припокриване1,5 ms При захранване between NC and NO contact; 1,5 ms При изключване на захранването between NC and NO contact

Съпротивление на изолацията< gt/> 10 MOhm

Механична устойчивостУдари control relay open: 10 Gn for 11 ms в съответствие с IEC 60068-2-27; Удари control relay closed: 15 Gn for 11 ms в съответствие с IEC 60068-2-27; Вибрации control relay open: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6; Вибрации control relay closed: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6

Височина107 mm

Широчина45 mm

Дълбочина93 mm

Нето тегло на продукта387 g

СтандартиEN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 No 60947-5-1; GB/T 14048.5; JIS C8201-5-1

Продуктови сертификатиCB Scheme; CCC; cULus; CE; UKCA; EU-RO-MR by DNV

Степен на защита IPIP2X предна страна в съответствие с VDE 0106

Защитни меркиTH в съответствие с IEC 60068

Температура на околния въздух при работа-40…60 °C; 60…70 °C с нормиране

температура на околната среда за съхранениe-60…80 °C

Допустима надморска височина0...3000 m

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 15 cm

Широчина на пакет 110,5 cm

Дължина на пакет 111,5 cm

Тегло на пакет 1407 g

Тип пакет 2S02

Брой единици в пакет 215

Височина на пакет 215 cm

Широчина на пакет 230 cm

Дължина на пакет 240 cm

Тегло на пакет 26,42 kg

Тип пакет 3P06

Брой единици в пакет 3240

Височина на пакет 375 cm

Широчина на пакет 360 cm

Дължина на пакет 380 cm

Тегло на пакет 3111,22 kg

Гаранция (в месеци)18
