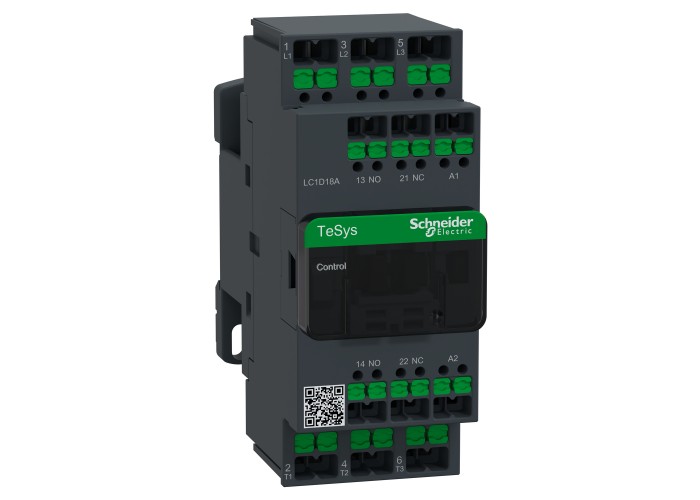

Контактор, TeSys Deca, 3P(3NO), AC-3/3e, <=440V, 18A, 24V AC 50/60Hz бобина, snap-in клеми, Schneider Electric LC1D18AB7

Детайлна информация

Гама на продуктаTeSys Deca

Тип продукт или компонентКонтактор

Съкратено наименование на устройствотоLC1D

Приложение на контактораМоторен контрол; Резистивен товар

Категория за оползотворяванеAC-1; AC-3; AC-3e; AC-4

Брой полюси3P

[Ue] номинално работно напрежениеЗахранваща верига: < = 690 V AC 25...400 Hz; Захранваща верига: < = 300 V DC

Номинален работен ток18 A (at < 60 °C) at < = 440 V AC-3 for захранваща верига; 18 A (at < 60 °C) at < = 440 V AC-3e for захранваща верига; 32 A (at < 60 °C) at < = 440 V AC-1 for захранваща верига

[Uc] Управляващо напрежение24 V AC 50/60 Hz

Моторна мощност в kW4 kW at 220...230 V AC 50/60 Hz (AC-3); 7,5 kW at 380...400 V AC 50/60 Hz (AC-3); 9 kW at 415...440 V AC 50/60 Hz (AC-3); 10 kW at 500 V AC 50/60 Hz (AC-3); 10 kW at 660...690 V AC 50/60 Hz (AC-3); 4 kW at 400 V AC 50/60 Hz (AC-4); 4 kW at 220...230 V AC 50/60 Hz (AC-3e); 7,5 kW at 380...400 V AC 50/60 Hz (AC-3e); 9 kW at 415...440 V AC 50/60 Hz (AC-3e); 10 kW at 500 V AC 50/60 Hz (AC-3e); 10 kW at 660...690 V AC 50/60 Hz (AC-3e)

Код за съвместимостLC1D

Контакти3 NO

Защитен капакС

Номинален термичен ток32 A (при 60 °C) за захранваща верига; 10 A (при 60 °C) за Сигнализираща мрежа

Номинален действащ ток на претоварване300 A at 440 V for захранваща верига conforming to IEC 60947; 140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1; 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1

Номинална изключвателна способност300 A at 440 V for захранваща верига conforming to IEC 60947

Устойчивост на ток на късо съединение40 A 40 °C - 10 min for захранваща верига; 84 A 40 °C - 1 мин for захранваща верига; 145 A 40 °C - 10 s for захранваща верига; 240 A 40 °C - 1 s for захранваща верига; 100 A - 1 s for Сигнализираща мрежа; 120 A - 500 ms for Сигнализираща мрежа; 140 A - 100 ms for Сигнализираща мрежа

Номинален параметър на предпазителя10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1; 50 A gG at < = 690 V coordination Тип 1 for захранваща верига; 35 A gG at < = 690 V coordination Тип 2 for захранваща верига

Средна стойност на импеданса2,5 mOhm - Ith 32 A 50 Hz for захранваща верига

Топлинно отделяне на полюса0,8 W AC-3; 0,8 W AC-3e; 2,5 W AC-1

[Ue] Изолационно напрежениеЗахранваща верига: 690 V в съответствие с IEC 60947-4-1; Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1

Категория на защитаIII

Степен на замърсяване3

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947

ниво на безопасностB10d = 1369863 цикъла Контактор с номинален товар в съответствие с EN/ISO 13849-1; B10d = 20000000 цикъла Контактор с механичен товар в съответствие с EN/ISO 13849-1

Механична издръжливост15 Mcycles

Електрическа устойчивост1,65 Mcycles 18 A AC-3при Ue < = 440 V; 1 Mcycles 32 A AC-1при Ue < = 440 V; 1,65 Mcycles 18 A AC-3eпри Ue < = 440 V

Тип управляващо напрежениеAC при 50/60 Hz Стандарт

Технология на бобинатаБез вграден RC модул

Граници на управляващото напрежение на бобината0.3...0.6 Uc (-40…70 °C):Отпадане AC 50/60 Hz; 0.8...1.1 Uc (-40…60 °C):оперативен AC 50 Hz; 0.85...1.1 Uc (-40…60 °C):оперативен AC 60 Hz; 1...1.1 Uc (60…70 °C):оперативен AC 50/60 Hz

Пускова мощност в VA70 VA 60 Hz cos phi 0,75 (at 20 °C); 70 VA 50 Hz cos phi 0,75 (at 20 °C)

Консумация на електроенергия в състояние "ho7,5 VA 60 Hz cos phi 0,3 (at 20 °C); 7 VA 50 Hz cos phi 0,3 (at 20 °C)

Топлинно разпръскване2…3 W at 50/60 Hz

Работно време12...22 ms затваряне; 4...19 ms отваряне

Работен обхват3600 cyc/h at 60 °C

Свързване - клеморедВерига за управление: snap-in terminal 1 0,5…4 mm² - cable stiffness: гъвкав Без кабелен накрайник; Верига за управление: snap-in terminal 2 0,5…4 mm² - cable stiffness: гъвкав Без кабелен накрайник; Верига за управление: snap-in terminal 1 0,5…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник; Верига за управление: snap-in terminal 2 0,5…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник; Захранваща верига: snap-in terminal 1 0,75…6 mm² - cable stiffness: гъвкав Без кабелен накрайник; Захранваща верига: snap-in terminal 2 0,75…6 mm² - cable stiffness: гъвкав Без кабелен накрайник; Захранваща верига: snap-in terminal 1 0,75…4 mm² - cable stiffness: гъвкав С кабелен накрайник; Захранваща верига: snap-in terminal 2 0,75…4 mm² - cable stiffness: гъвкав С кабелен накрайник

Спомагателни контакти1 NO + 1 NC

Вид спомагателни контактиМеханично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1; Mirror contact 1 NC в съответствие с IEC 60947-4-1

Честота на мрежата25...400 Hz

Минимално напрежение при превключване17 V for Сигнализираща мрежа

Минимален ток за превключване5 mA for Сигнализираща мрежа

Съпротивление на изолацията< gt/> 10 MOhm for Сигнализираща мрежа

Време без припокриване1,5 ms При изключване на захранването between NC and NO contact; 1,5 ms При захранване between NC and NO contact

Монтажна подпораПлоча; Шина

СтандартиEN 60947-4-1; IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ

Продуктови сертификатиCB Scheme; CCC; cULus; CE; UKCA; EU-RO-MR by DNV

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

Защитни меркиTH в съответствие с IEC 60068-2-30

издръжливост на климатични условияв съответствие с IACS E10 exposure to damp heat; в съответствие с IEC 60947-1 Annex Q category D exposure to damp heat

Допустима температура на околния въздух около устройството-40…60 °C; 60…70 °C с нормиране

Допустима надморска височина0...3000 m

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Механична устойчивостВибрации Отворен контактор (2 Gn, 5...300 Hz) ; Вибрации Затворен контактор (4 Gn, 5...300 Hz) ; Удари Затворен контактор (15 Gn for 11 ms) ; Удари Отворен контактор (10 Gn for 11 ms)

Височина110 mm

Широчина45 mm

Дълбочина92 mm

Нето тегло на продукта454 g

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 15,700 cm

Широчина на пакет 19,900 cm

Дължина на пакет 111,600 cm

Тегло на пакет 1472,000 g

Тип пакет 2S02

Брой единици в пакет 215

Височина на пакет 215,000 cm

Широчина на пакет 230,000 cm

Дължина на пакет 240,000 cm

Тегло на пакет 27,425 kg

Тип пакет 3P06

Брой единици в пакет 3240

Височина на пакет 375,000 cm

Широчина на пакет 360,000 cm

Дължина на пакет 380,000 cm

Тегло на пакет 3127,300 kg

Гаранция (в месеци)18
