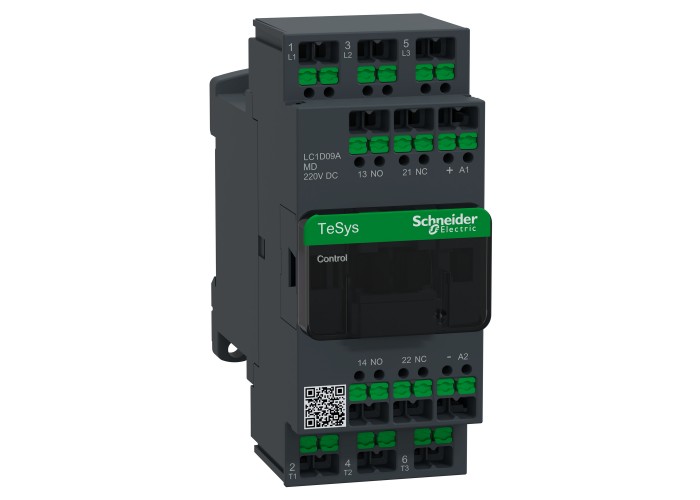

Контактор, TeSys Deca, 3P(3NO), AC-3/3e, <=440V, 9A, 220V DC бобина, snap-in клеми, Schneider Electric LC1D09AMD

Детайлна информация

Гама на продуктаTeSys Deca

Тип продукт или компонентКонтактор

Съкратено наименование на устройствотоLC1D

Приложение на контактораМоторен контрол; Резистивен товар

Категория за оползотворяванеAC-1; AC-3; AC-3e; AC-4

Брой полюси3P

[Ue] номинално работно напрежениеЗахранваща верига: < = 690 V AC 25...400 Hz; Захранваща верига: < = 300 V DC

Номинален работен ток9 A (at < 60 °C) at < = 440 V AC-3 for захранваща верига; 9 A (at < 60 °C) at < = 440 V AC-3e for захранваща верига; 25 A (at < 60 °C) at < = 440 V AC-1 for захранваща верига

[Uc] Управляващо напрежение220 V DC

Моторна мощност в kW2,2 kW at 220...230 V AC 50/60 Hz (AC-3); 4 kW at 380...400 V AC 50/60 Hz (AC-3); 4 kW at 415...440 V AC 50/60 Hz (AC-3); 5,5 kW at 500 V AC 50/60 Hz (AC-3); 5,5 kW at 660...690 V AC 50/60 Hz (AC-3); 2,2 kW at 400 V AC 50/60 Hz (AC-4); 2,2 kW at 220...230 V AC 50/60 Hz (AC-3e); 4 kW at 380...400 V AC 50/60 Hz (AC-3e); 4 kW at 415...440 V AC 50/60 Hz (AC-3e); 5,5 kW at 500 V AC 50/60 Hz (AC-3e); 5,5 kW at 660...690 V AC 50/60 Hz (AC-3e)

Код за съвместимостLC1D

Контакти3 NO

Защитен капакС

Номинален термичен ток25 A (при 60 °C) за захранваща верига; 10 A (при 60 °C) за Сигнализираща мрежа

Номинален действащ ток на претоварване250 A at 440 V for захранваща верига conforming to IEC 60947; 140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1; 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1

Номинална изключвателна способност250 A at 440 V for захранваща верига conforming to IEC 60947

Устойчивост на ток на късо съединение105 A 40 °C - 10 s for захранваща верига; 210 A 40 °C - 1 s for захранваща верига; 30 A 40 °C - 10 min for захранваща верига; 61 A 40 °C - 1 мин for захранваща верига; 100 A - 1 s for Сигнализираща мрежа; 120 A - 500 ms for Сигнализираща мрежа; 140 A - 100 ms for Сигнализираща мрежа

Номинален параметър на предпазителя10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1; 25 A gG at < = 690 V coordination Тип 1 for захранваща верига; 20 A gG at < = 690 V coordination Тип 2 for захранваща верига

Средна стойност на импеданса2,5 mOhm - Ith 25 A 50 Hz for захранваща верига

Топлинно отделяне на полюса1,56 W AC-1; 0,2 W AC-3; 0,2 W AC-3e

[Ue] Изолационно напрежениеЗахранваща верига: 690 V в съответствие с IEC 60947-4-1; Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1

Категория на защитаIII

Степен на замърсяване3

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947

ниво на безопасностB10d = 1369863 цикъла Контактор с номинален товар в съответствие с EN/ISO 13849-1; B10d = 20000000 цикъла Контактор с механичен товар в съответствие с EN/ISO 13849-1

Механична издръжливост30 Mcycles

Електрическа устойчивост0,6 Mcycles 25 A AC-1при Ue < = 440 V; 2 Mcycles 9 A AC-3при Ue < = 440 V; 2 Mcycles 9 A AC-3eпри Ue < = 440 V

Тип управляващо напрежениеDC Стандарт

Технология на бобинатаWithout built-in bidirectional peak limiting diode suppressor

Граници на управляващото напрежение на бобината0.1...0.25 Uc (-40…70 °C):Отпадане DC 50/60 Hz; 0.7...1.25 Uc (-40…60 °C):оперативен DC 50 Hz; 1...1.25 Uc (60…70 °C):оперативен DC 60 Hz

Пускова мощност в W5,4 W(при20 °C)

Консумация на мощност в състояние "hold-in"5,4 W при 20 °C

Работно време63 ±15 % ms затваряне; 20 ±20 % ms отваряне

Времева константа28 ms

Работен обхват3600 cyc/h at 60 °C

Свързване - клеморедВерига за управление: snap-in terminal 1 0,5…4 mm² - cable stiffness: гъвкав Без кабелен накрайник; Верига за управление: snap-in terminal 2 0,5…4 mm² - cable stiffness: гъвкав Без кабелен накрайник; Верига за управление: snap-in terminal 1 0,5…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник; Верига за управление: snap-in terminal 2 0,5…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник; Захранваща верига: snap-in terminal 1 0,5…4 mm² - cable stiffness: гъвкав Без кабелен накрайник; Захранваща верига: snap-in terminal 2 0,5…4 mm² - cable stiffness: гъвкав Без кабелен накрайник; Захранваща верига: snap-in terminal 1 0,5…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник; Захранваща верига: snap-in terminal 2 0,5…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник

Спомагателни контакти1 NO + 1 NC

Вид спомагателни контактиМеханично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1; Mirror contact 1 NC в съответствие с IEC 60947-4-1

Честота на мрежата25...400 Hz

Минимално напрежение при превключване17 V for Сигнализираща мрежа

Минимален ток за превключване5 mA for Сигнализираща мрежа

Съпротивление на изолацията< gt/> 10 MOhm for Сигнализираща мрежа

Време без припокриване1,5 ms При изключване на захранването between NC and NO contact; 1,5 ms При захранване between NC and NO contact

Монтажна подпораПлоча; Шина

СтандартиEN 60947-4-1; IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ

Продуктови сертификатиCB Scheme; CCC; cULus; CE; UKCA; EU-RO-MR by DNV

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

Защитни меркиTH в съответствие с IEC 60068-2-30

издръжливост на климатични условияв съответствие с IACS E10 exposure to damp heat; в съответствие с IEC 60947-1 Annex Q category D exposure to damp heat

Допустима температура на околния въздух около устройството-40…60 °C; 60…70 °C с нормиране

Допустима надморска височина0...3000 m

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Механична устойчивостВибрации Отворен контактор (2 Gn, 5...300 Hz) ; Вибрации Затворен контактор (4 Gn, 5...300 Hz) ; Удари Затворен контактор (15 Gn for 11 ms) ; Удари Отворен контактор (10 Gn for 11 ms)

Височина107 mm

Широчина45 mm

Дълбочина95 mm

Нето тегло на продукта562 g

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 15,800 cm

Широчина на пакет 19,900 cm

Дължина на пакет 111,400 cm

Тегло на пакет 1550,000 g

Тип пакет 2S02

Брой единици в пакет 215

Височина на пакет 215,000 cm

Широчина на пакет 230,000 cm

Дължина на пакет 240,000 cm

Тегло на пакет 29,045 kg

Тип пакет 3P06

Брой единици в пакет 3240

Височина на пакет 375,000 cm

Широчина на пакет 360,000 cm

Дължина на пакет 380,000 cm

Тегло на пакет 3153,220 kg

Гаранция (в месеци)18
