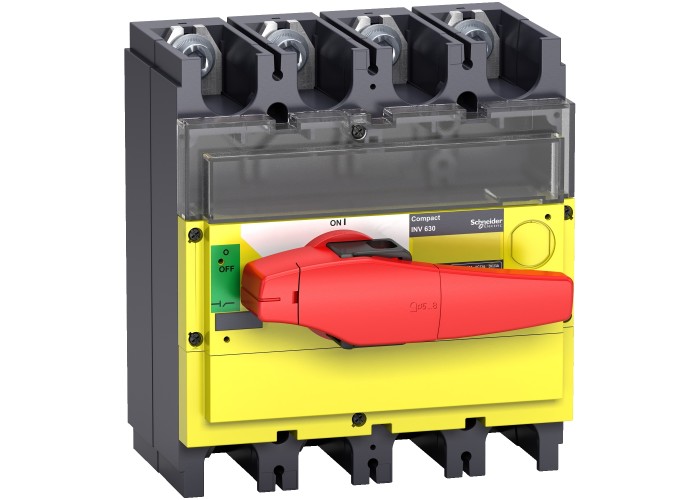

Schneider Electric 31191 - Interpact INS/INV - Товаров прекъсвач INV400, 4P

Основни

Гама на продуктаINV320...630

тип на мрежатаAC

DC

Тип продукт или компоненттоваров разединител

[Ith] конвенционален терм. ток на свободен въз400 A при 60 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz

250 V DC

[Ui] номинално изолационно напрежение750 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Брой полюси4P

Видимо прекъсванеДа

Възможност за изолацияда

Индикатор за позиция на контактаДа

Наименование на продуктаCompact INV

Ниво на замърсяване3

Номинален действащ ток на късо съединение330 kA с предпазен прекъсвач на веригата 690 V AC при 50/60 Hz

50 kA самостоятелен разединител 690 V AC при 50/60 Hz

Номинален работен токAC-21A: 400 A AC 50/60 Hz 220/240 V

AC-21A: 400 A AC 50/60 Hz 380/415 V

AC-21A: 400 A AC 50/60 Hz 440/480 V

AC-21A: 400 A AC 50/60 Hz 480 V NEMA

AC-21A: 400 A AC 50/60 Hz 500/525 V

AC-21A: 400 A AC 50/60 Hz 660/690 V

AC-22A: 400 A AC 50/60 Hz 220/240 V

AC-22A: 400 A AC 50/60 Hz 380/415 V

AC-22A: 400 A AC 50/60 Hz 440/480 V

AC-22A: 400 A AC 50/60 Hz 480 V NEMA

AC-22A: 400 A AC 50/60 Hz 500/525 V

AC-22A: 400 A AC 50/60 Hz 660/690 V

AC-23A: 400 A AC 50/60 Hz 220/240 V

AC-23A: 400 A AC 50/60 Hz 380/415 V

AC-23A: 400 A AC 50/60 Hz 440/480 V

AC-23A: 400 A AC 50/60 Hz 480 V NEMA

AC-23A: 400 A AC 50/60 Hz 500/525 V

AC-23A: 400 A AC 50/60 Hz 660/690 V

DC-21A: 400 A DC 125 V 2 poles in series

DC-22A: 400 A DC 125 V 2 poles in series

DC-23A: 400 A DC 125 V 2 poles in series

DC-21A: 400 A DC 250 V 4 poles in series

DC-22A: 400 A DC 250 V 4 poles in series

DC-23A: 400 A DC 250 V 4 poles in series

Гама на продуктаCompact

Съкратено наименование на устройствотоInterpact INV400

товаров разединителInterpact INV400

Честота на мрежата50/60 Hz

цвят на дръжкаЧервен

Допълнителни устройства

Тип МонтажФиксиран

Тип управлениевъртяща се дръжка

[Icw] макс. кратковременен ток на устойчивост11.5 kAпо време на3 s в съответствие с IEC 60947-3

20 kAпо време на1 s в съответствие с IEC 60947-3

4 kAпо време на30 s в съответствие с IEC 60947-3

4.9 kAпо време на20 s в съответствие с IEC 60947-3

Горни връзкипреден

Електрическа устойчивостAC-21A: 1000 cycles 440 V AC 50/60 Hz

AC-21A: 1000 cycles 500 V AC 50/60 Hz

AC-21A: 1000 cycles 690 V AC 50/60 Hz

AC-22A: 1000 cycles 440 V AC 50/60 Hz

AC-22A: 1000 cycles 500 V AC 50/60 Hz

AC-22A: 1000 cycles 690 V AC 50/60 Hz

AC-23A: 1000 cycles 440 V AC 50/60 Hz

AC-23A: 1000 cycles 500 V AC 50/60 Hz

AC-23A: 1000 cycles 690 V AC 50/60 Hz

DC-21A: 1000 cycles 250 V DC

DC-22A: 1000 cycles 250 V DC

DC-23A: 1000 cycles 250 V DC

Запис на електрически даннипреден

Код за съвместимостINV400

Максимална мощностAC-23: 110 kW при 220/240 V AC 50/60 Hz

AC-23: 110 kW при 230 V AC 50/60 Hz (NEMA)

AC-23: 200 kW при 380/415 V AC 50/60 Hz

AC-23: 220 kW при 440 V AC 50/60 Hz

AC-23: 220 kW при 480 V AC 50/60 Hz (NEMA)

AC-23: 250 kW при 500/525 V AC 50/60 Hz

AC-23: 400 kW при 660/690 V AC 50/60 Hz

Механична издръжливост10000 cycles

Монтажна подпораПластина

шина

Номинален режимнепрекъснат

Свързващи клеми45 mm

Нето тегло на продукта4.9 kg

Широчина185 mm

Височина205 mm

Дълбочина130 mm

Околна среда

Продуктови сертификатиCCC

KEMA-KEUR

СтандартиIEC 60947-3

IEC 60947-1

Степен на защита IKIK07 в съответствие с EN 50102

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
