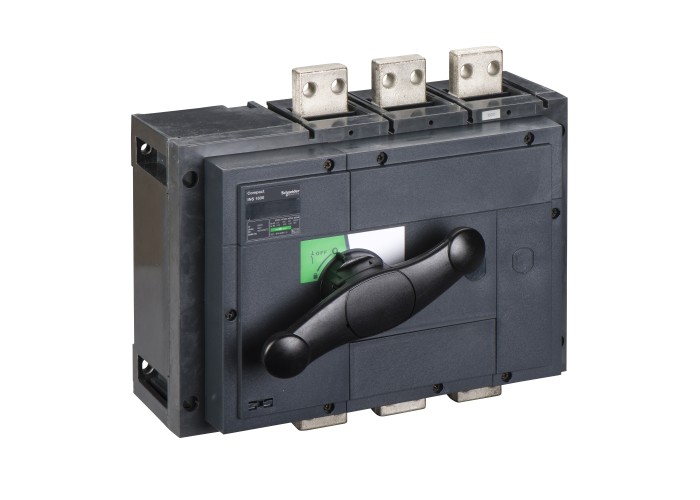

Schneider Electric 31336 - Interpact INS/INV - Товаров прекъсвач Compact INS1600 - 1600 A - 3 полюса

Основни

Гама на продуктаINS630b...2500

тип на мрежатаAC

DC

Тип продукт или компоненттоваров разединител

[Ith] конвенционален терм. ток на свободен въз1600 A при 60 °C

[Ue] номинално работно напрежение125 V DC

690 V AC 50/60 Hz

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение12 kV

Брой полюси3P

Видимо прекъсванене

Възможност за изолацияда

Индикатор за позиция на контактаДа

Наименование на продуктаComPacT INS

Ниво на замърсяване3

Номинален действащ ток на късо съединение75 kA самостоятелен разединител 690 V AC при 50/60 Hz

75 kA с предпазен прекъсвач на веригата 690 V AC при 50/60 Hz

Номинален работен токAC-21A: 1250 A AC 50/60 Hz 440/480 V

AC-21A: 1250 A AC 50/60 Hz 480 V NEMA

AC-21A: 1250 A AC 50/60 Hz 500/525 V

AC-21A: 1250 A AC 50/60 Hz 660/690 V

AC-22A: 1250 A AC 50/60 Hz 440/480 V

AC-22A: 1250 A AC 50/60 Hz 480 V NEMA

AC-22A: 1250 A AC 50/60 Hz 500/525 V

AC-22A: 1250 A AC 50/60 Hz 660/690 V

AC-23A: 1250 A AC 50/60 Hz 220/240 V

AC-23A: 1250 A AC 50/60 Hz 380/415 V

AC-23A: 1250 A AC 50/60 Hz 440/480 V

AC-23A: 1250 A AC 50/60 Hz 480 V NEMA

AC-23A: 1250 A AC 50/60 Hz 500/525 V

AC-23A: 1250 A AC 50/60 Hz 660/690 V

AC-21A: 1450 A AC 50/60 Hz 220/240 V

AC-21A: 1450 A AC 50/60 Hz 380/415 V

AC-21B: 1600 A AC 50/60 Hz 220/240 V

AC-21B: 1600 A AC 50/60 Hz 380/415 V

AC-21B: 1600 A AC 50/60 Hz 440/480 V

AC-21B: 1600 A AC 50/60 Hz 480 V NEMA

AC-21B: 1600 A AC 50/60 Hz 500/525 V

AC-21B: 1600 A AC 50/60 Hz 660/690 V

AC-22A: 1450 A AC 50/60 Hz 220/240 V

AC-22A: 1450 A AC 50/60 Hz 380/415 V

AC-22B: 1600 A AC 50/60 Hz 220/240 V

AC-22B: 1600 A AC 50/60 Hz 380/415 V

AC-22B: 1600 A AC 50/60 Hz 440/480 V

AC-22B: 1600 A AC 50/60 Hz 480 V NEMA

AC-22B: 1600 A AC 50/60 Hz 500/525 V

AC-22B: 1600 A AC 50/60 Hz 660/690 V

DC-21A: 1600 A DC 125 V 2 poles in series

DC-22A: 1600 A DC 125 V 2 poles in series

DC-23A: 1600 A DC 125 V 2 poles in series

Гама на продуктаCompact

Съкратено наименование на устройствотоInterpact INS1600

товаров разединителInterpact INS1600

Честота на мрежата50/60 Hz

Допълнителни устройства

Тип МонтажФиксиран

Тип управлениеdirect front rotary handle

[Icw] макс. кратковременен ток на устойчивост10 kAпо време на20 s в съответствие с IEC 60947-3

20 kAпо време на3 s в съответствие с IEC 60947-3

35 kAпо време на1 s в съответствие с IEC 60947-3

42 kAпо време на0.8 s в съответствие с IEC 60947-3

50 kAпо време на0.5 s в съответствие с IEC 60947-3

8 kAпо време на30 s в съответствие с IEC 60947-3

Горни връзкипреден

Електрическа устойчивостAC-21A: 500 cycles 220/240 V AC 50/60 Hz

AC-21A: 500 cycles 380/415 V AC 50/60 Hz

AC-21A: 500 cycles 440/480 V AC 50/60 Hz

AC-21A: 500 cycles 480 V AC 50/60 Hz в съответствие с NEMA

AC-21A: 500 cycles 500/525 V AC 50/60 Hz

AC-21A: 500 cycles 660/690 V AC 50/60 Hz

AC-22A: 500 cycles 220/240 V AC 50/60 Hz

AC-22A: 500 cycles 380/415 V AC 50/60 Hz

AC-22A: 500 cycles 440/480 V AC 50/60 Hz

AC-22A: 500 cycles 480 V AC 50/60 Hz в съответствие с NEMA

AC-22A: 500 cycles 500/525 V AC 50/60 Hz

AC-22A: 500 cycles 660/690 V AC 50/60 Hz

DC-21A: 500 cycles 125 V DC 2 poles in series

DC-22A: 500 cycles 125 V DC 2 poles in series

AC-21B: 100 cycles 220/240 V AC 50/60 Hz

AC-21B: 100 cycles 380/415 V AC 50/60 Hz

AC-21B: 100 cycles 440/480 V AC 50/60 Hz

AC-21B: 100 cycles 480 V AC 50/60 Hz в съответствие с NEMA

AC-21B: 100 cycles 500/525 V AC 50/60 Hz

AC-21B: 100 cycles 660/690 V AC 50/60 Hz

AC-22B: 100 cycles 220/240 V AC 50/60 Hz

AC-22B: 100 cycles 380/415 V AC 50/60 Hz

AC-22B: 100 cycles 440/480 V AC 50/60 Hz

AC-22B: 100 cycles 480 V AC 50/60 Hz в съответствие с NEMA

AC-22B: 100 cycles 500/525 V AC 50/60 Hz

AC-22B: 100 cycles 660/690 V AC 50/60 Hz

AC-23B: 500 cycles 220/240 V AC 50/60 Hz

AC-23B: 500 cycles 380/415 V AC 50/60 Hz

AC-23B: 500 cycles 440/480 V AC 50/60 Hz

AC-23B: 500 cycles 480 V AC 50/60 Hz в съответствие с NEMA

AC-23B: 500 cycles 500/525 V AC 50/60 Hz

AC-23B: 500 cycles 660/690 V AC 50/60 Hz

DC-23B: 500 cycles 125 V DC 2 poles in series

Запис на електрически даннипреден

Код за съвместимостINS1600

Максимална мощностAC-23: 400 kW при 220/240 V AC 50/60 Hz

AC-23: 710 kW при 380/400 V AC 50/60 Hz

AC-23: 800 kW при 415 V AC 50/60 Hz

AC-23: 900 kW при 500/525 V AC 50/60 Hz

Механична издръжливост3000 cycles

Монтажна подпораПластина

шина

Номинален режимнепрекъснат

Прекъснат работен класклас 120 - 60 %

Свързващи клеми70 mm

Нето тегло на продукта14 kg

цвят на дръжкаЧерен

Широчина340 mm

Височина300 mm

Дълбочина146.5 mm

Околна среда

Продуктови сертификатиKEMA-KEUR

СтандартиIEC 60947-1

IEC 60947-3

Степен на защита IKIK07 в съответствие с EN 50102

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
