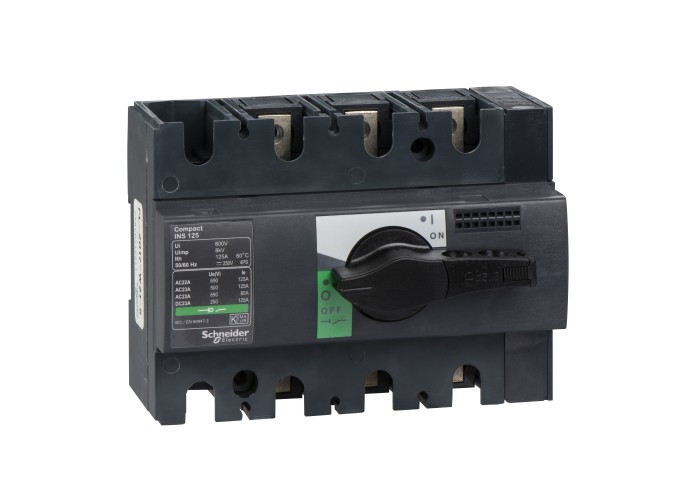

Schneider Electric 28910 - Interpact INS/INV - Товаров прекъсвач Compact INS125 - 3 полюса - 125 A

Основни

Гама на продуктаINS40...160

тип на мрежатаAC

DC

Тип продукт или компоненттоваров разединител

[Ith] конвенционален терм. ток на свободен въз125 A при 60 °C

[Ue] номинално работно напрежение125 V DC

690 V AC 50/60 Hz

[Ui] номинално изолационно напрежение750 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Брой полюси3P

Видимо прекъсванене

Възможност за изолацияда

Индикатор за позиция на контактаДа

Наименование на продуктаComPacT INS

Ниво на замърсяване3

Номинален действащ ток на късо съединение154 kA с предпазен прекъсвач на веригата 690 V AC при 50/60 Hz

20 kA самостоятелен разединител 690 V AC при 50/60 Hz

Номинален работен токAC-22A: 125 A AC 50/60 Hz 220/240 V

AC-22A: 125 A AC 50/60 Hz 380/415 V

AC-22A: 125 A AC 50/60 Hz 440/480 V 2 poles in series

AC-22A: 125 A AC 50/60 Hz 500 V 2 poles in series

AC-22A: 125 A AC 50/60 Hz 660/690 V

AC-23A: 125 A AC 50/60 Hz 220/240 V

AC-23A: 125 A AC 50/60 Hz 380/415 V

AC-23A: 125 A AC 50/60 Hz 440/480 V

AC-23A: 125 A AC 50/60 Hz 500 V

AC-23A: 80 A AC 50/60 Hz 660/690 V

DC-22A: 125 A DC 50/60 Hz 125 V 2 poles in series

DC-23A: 125 A DC 50/60 Hz 125 V 2 poles in series

Гама на продуктаCompact

Съкратено наименование на устройствотоCompact INS125

товаров разединителCompact INS125

Честота на мрежата50/60 Hz

Допълнителни устройства

Тип МонтажФиксиран

Тип управлениевъртяща се дръжка

[Icw] макс. кратковременен ток на устойчивост0.01 kAпо време на30 s в съответствие с IEC 60947-3

1.23 kAпо време на20 s в съответствие с IEC 60947-3

3.175 kAпо време на3 s в съответствие с IEC 60947-3

5.5 kAпо време на1 s в съответствие с IEC 60947-3

Горни връзкипреден

Електрическа устойчивостAC-22A: 1500 cycles 220/240 V AC 50/60 Hz

AC-22A: 1500 cycles 380/415 V AC 50/60 Hz 2 poles in series

AC-22A: 1500 cycles 440 V AC 50/60 Hz

AC-22A: 1500 cycles 500 V AC 50/60 Hz

AC-23A: 1500 cycles 220/240 V AC 50/60 Hz

AC-23A: 1500 cycles 380/415 V AC 50/60 Hz

AC-23A: 1500 cycles 440 V AC 50/60 Hz

AC-23A: 1500 cycles 500 V AC 50/60 Hz

DC-22A: 1500 cycles 250 V DC 50/60 Hz 2 poles in series

DC-23A: 1500 cycles 250 V DC 50/60 Hz 2 poles in series

AC-22A: 1500 cycles 690 V AC 50/60 Hz

AC-23A: 1500 cycles 690 V AC 50/60 Hz 2 poles in series

Запис на електрически даннипреден

Код за съвместимостINS125

Максимална мощностAC-23: 55 kW при 440 V AC 50/60 Hz

AC-23: 37 kW при 220/240 V AC 50/60 Hz

AC-23: 55 kW при 380/415 V AC 50/60 Hz

AC-23: 75 kW при 500/525 V AC 50/60 Hz

AC-23: 75 kW при 660/690 V AC 50/60 Hz

Механична издръжливост15000 cycles

Монтажна подпораDIN шина

Пластина

Номинален режимнепрекъснат

Прекъснат работен класклас 120 - 60 %

размери на табло за lthe260 mm x 160 mm x 55 mm

Свързващи клеми30 mm

Нето тегло на продукта0.8 kg

цвят на дръжкаЧерен

Широчина135 mm

Височина100 mm

Дълбочина62.5 mm

Околна среда

Продуктови сертификатиCCC

KEMA-KEUR

СтандартиIEC 60947-1

IEC 60947-3

Степен на защита IKIK07 в съответствие с EN 50102

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
