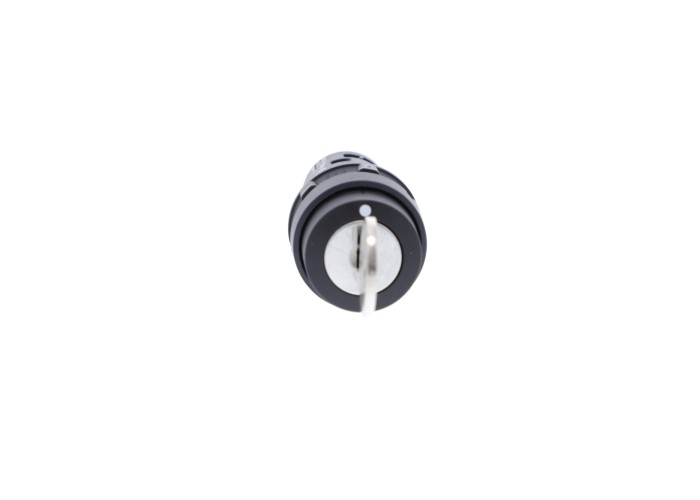

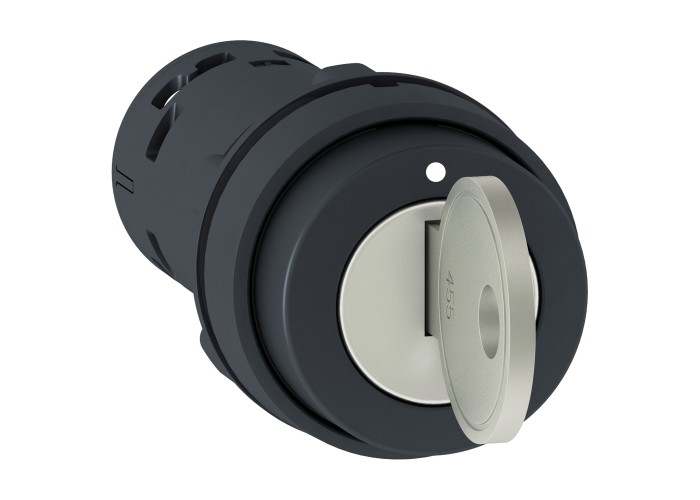

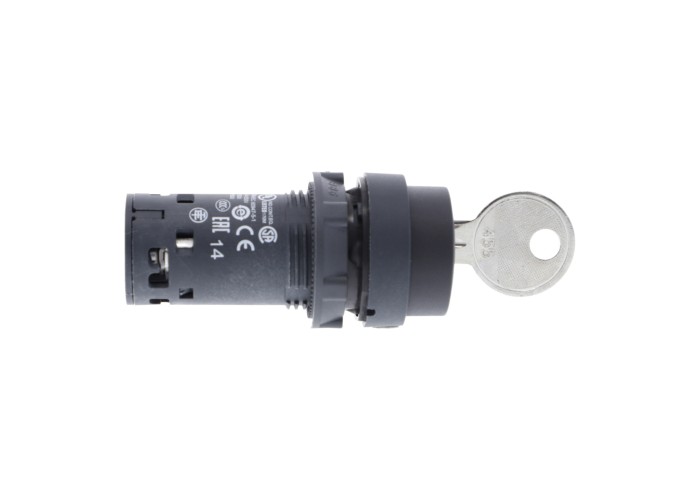

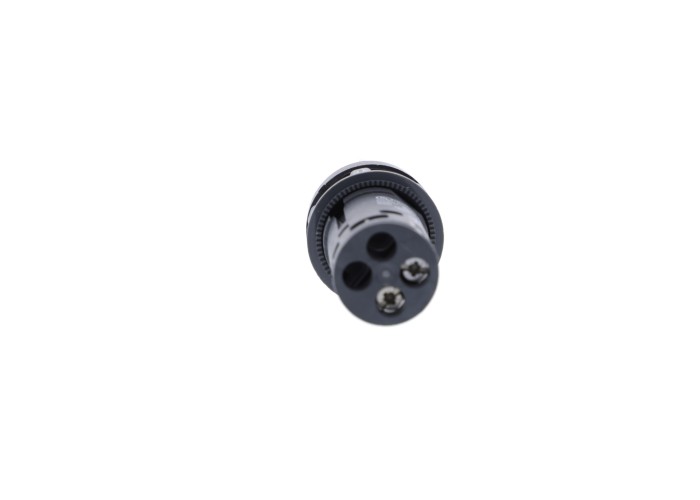

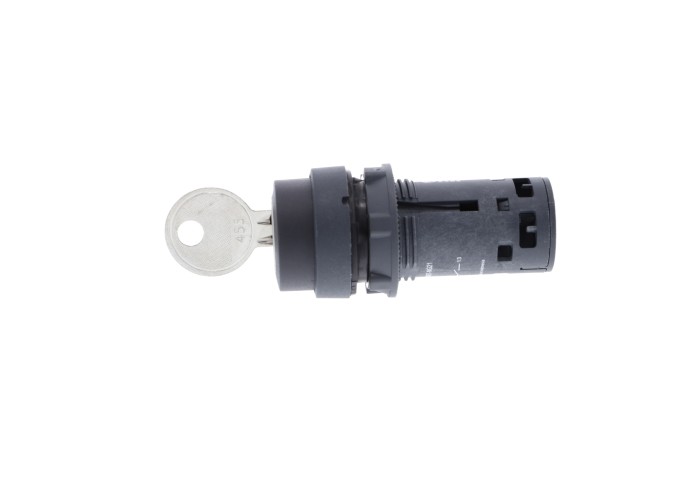

Schneider Electric XB7NG33 - Harmony XB7 - Превключвател - KEY -3POS 2NO

Промо
  • Наличност: Със заявка от производител
  • Код на продукт: XB7NG33-SCH
  • Код на производител: XB7NG33
Производител: Schneider Electric


Ревюта: (0)
  • Описание
  • Спецификация
  • Документи и файлове
  • Въпроси (0)
  • Отзиви (0)
Schneider Electric XB7NG33-SCH е част от серия Harmony XB7 – пластмасови, моноблок.

Основни

Гама на продуктаHarmony XB7

Тип и състав на контактите2 NO

Тип ключалкаkey 455

Тип продукт или компонентКлюч

Нето тегло на продукта0.05 kg

Вид оператор останете на място

Вкл при положителен сигналбез

Диаметър на монтаж22 mm

Информация за позицията3 позиции +/- 45°

Минимилано доставно количество10

Позиция на вадене на ключцентър

Степен на защита IPIP20 в съответствие с IEC 60529 (Изглед отзад)

IP65 в съответствие с IEC 60529 (преден панел)

Съкратено наименование на устройствотоXB7

Форма на сигнализираща главаКръгла

Допълнителни устройства

[Ue] Изолационно напрежение250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение4 kVв съответствие сIEC 60947-1

CAD цялостна височина29 mm

CAD цялостна дълбочина83 mm

CAD цялостна широчина29 mm

Вид глава на болтКръст съвместим с JIS No 1

Кръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Електрическа устойчивост1000000 cycles, DC-13, 0.3 A at 24 V, работен обхват < 216000 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 0.03 A at 230 V, работен обхват < 216000 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 0.09 A at 240 V, работен обхват < 108000 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

λ < 10exp(-6) в 17 V и 5 mA съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Код за съвместимостXB7

Механична издръжливост300000 cycles

Монтиране на устройствоПрисъединителен отвор - диаметър: 22.5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1

Начин на монтажГайка: 2-2.4 N.m

Номинален работен ток0.1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1

0.22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1

0.3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1

0.6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1

Описание на клеморед ISO n°1(23-24)NO

(13-14)NO

Рсабота на контактаБавно спиране

С фиксиран център≥ 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1-6 mm

≥ 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2-6 mm

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Околна среда

NEMA степен на защитаNEMA 12 съответстващ на UL 50 E

NEMA 3 съответстващ на UL 50 E

Защита от токов ударКлас II съответстващ на IEC 61140

Защитни меркиTH

СтандартиIEC 60947-1

CSA C22.2 No 14

IEC 60947-5-1

JIS C8201-5-1

UL 508

JIS C8201-1

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

Спецификации
Продуктова Гама Harmony XB7
Тип Превключватели
