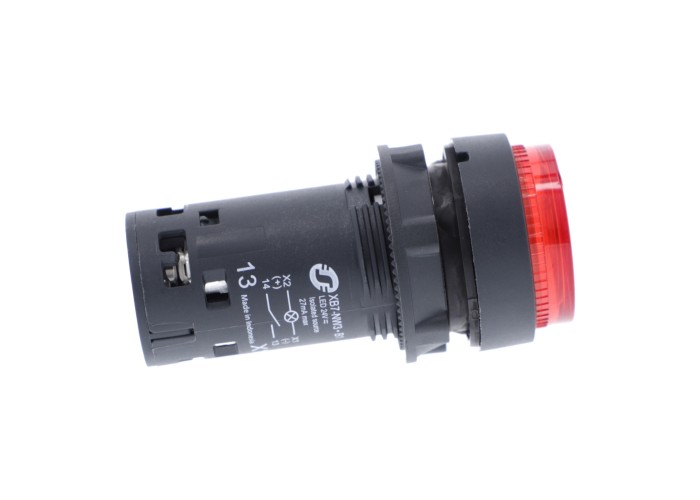

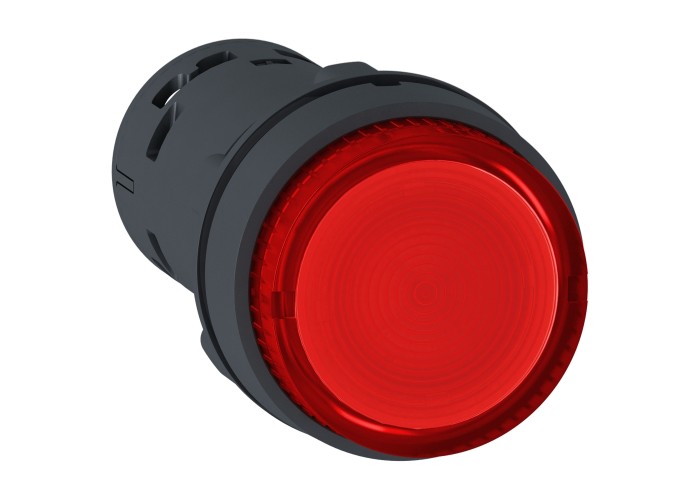

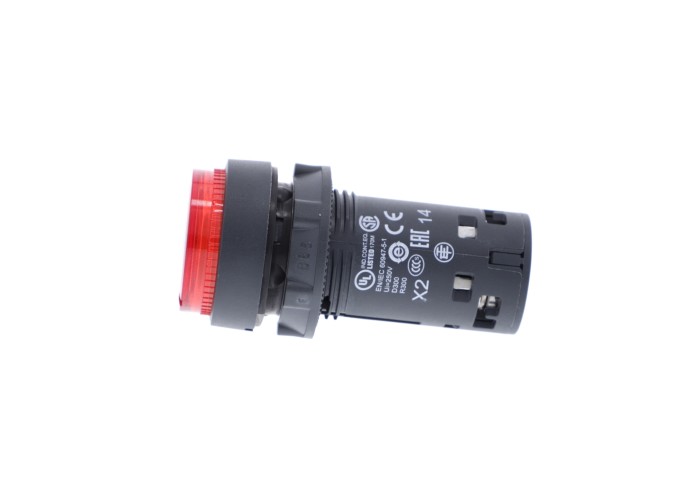

Монолитен светещ бутон - вграден LED - 22 мм, пружинно връщане - червен, 230...240 V AC, 1 NO, Schneider Electric XB7NW34M1 Harmony XB7

Основни

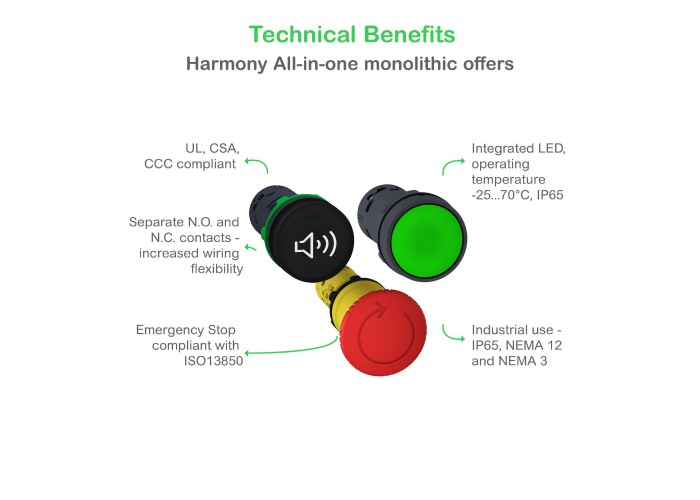

Гама на продуктаHarmony XB7

Тип и състав на контактите1 NO

Тип продукт или компонентОсветен бутон

[Us] номинално захранващо напрежение230 V AC в 50/60 Hz

Вид оператор Пружинно връщане

Диаметър на монтаж22 mm

Източник на светлинаLED

Минимилано доставно количество10

Основа за крушкавграден LED

Представяне на устройствотоmonolithic product

Профил на операторачервен projecting, Немаркиран

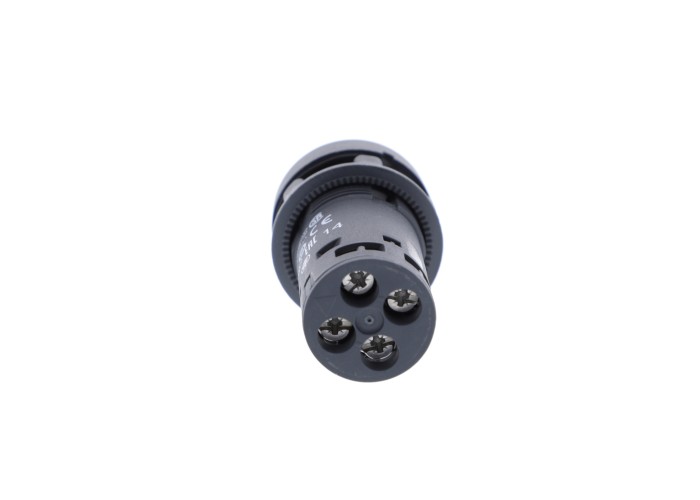

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Степен на защита IPIP20 в съответствие с IEC 60529 (Изглед отзад)

IP65 в съответствие с IEC 60529 (преден панел)

Съкратено наименование на устройствотоXB7

Форма на сигнализираща главаКръгла

Допълнителни устройства

Тип сигнализацияСтабилно

[Ue] Изолационно напрежение250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение4 kVв съответствие сIEC 60947-1

[Us] номинално захранващо напрежение230 V

Вид глава на болтКръст съвместим с JIS No 1

Кръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналС (само НЕ)

Експлоатационен живот70000 h При номинално напрежение и 25 °C

Електрическа устойчивост1000000 cycles, DC-13, 0.3 A at 24 V, работен обхват < 216000 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 0.03 A at 230 V, работен обхват < 216000 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 0.09 A at 240 V, работен обхват < 108000 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

λ ≤ 10exp(-6) в 17 V и 5 mA съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Код за съвместимостXB7

Консумация на ток22...27 mA

Лимит на захранващо напрежение195-264 V AC

Механична издръжливост300000 cycles

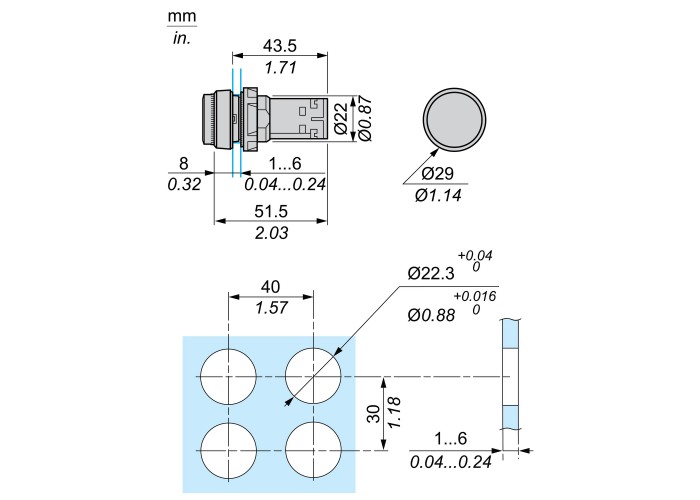

Монтиране на устройствоПрисъединителен отвор - диаметър: 22.5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1

Начин на монтажС гайка под главата: 2-2.4 N.m

Номинален работен ток0.1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1

0.22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1

0.3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1

0.6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1

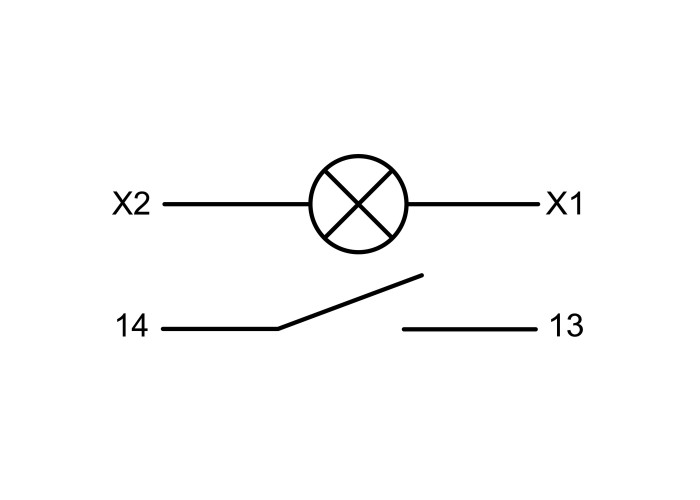

Описание на клеморед ISO n°1(13-14)NO

Рсабота на контактаБавно спиране

С фиксиран център>= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1-6 mm

>= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2-6 mm

Нето тегло на продукта0.023 kg

CAD цялостна височина29 mm

CAD цялостна дълбочина57.5 mm

CAD цялостна широчина29 mm

Капачка или цвят на блендачервен

Околна среда

NEMA степен на защитаNEMA 12 съответстващ на UL 50 E

Електромагнитна емисияclass B в съответствие с IEC 55011

Защита от токов ударКлас II съответстващ на IEC 61140

Защитни меркиTH

Продуктови сертификатиGOST

CCC

СтандартиUL 508

JIS C8201-5-1

CSA C22.2 No 14

IEC 60947-1

IEC 60947-5-1

JIS C8201-1

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

30 gn (продължителност = 18 ms) за половината синусова вълна
