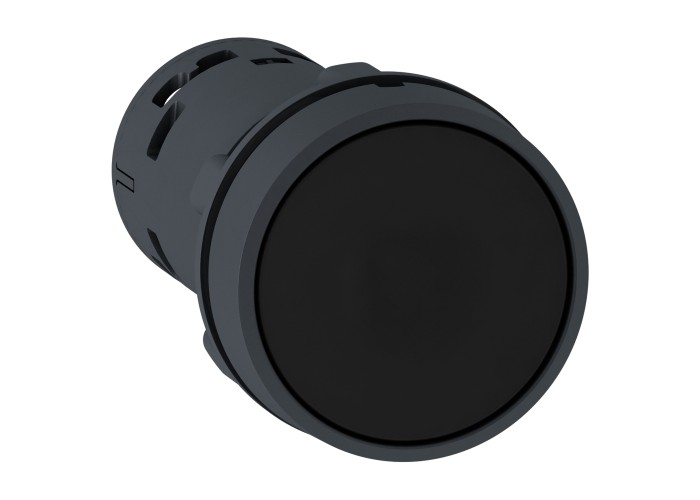

Бутон монолитен, кръгъл, вграден, черен, 22 мм, пружинно връщане, 2NO, без маркировка, Harmony XB7, Schneider Electric XB7NA23

Основни

Гама на продуктаHarmony XB7

Тип и състав на контактите2 NO

Тип продукт или компонентбутон

Вид оператор Пружинно връщане

Диаметър на монтаж22 mm

Минимилано доставно количество10

Представяне на устройствотоmonolithic product

Профил на операторачерен вграден, Немаркиран

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Степен на защита IPIP20 в съответствие с IEC 60529 (Изглед отзад)

IP65 в съответствие с IEC 60529 (преден панел)

Съкратено наименование на устройствотоXB7

Форма на сигнализираща главаКръгла

Допълнителни устройства

Нето тегло на продукта0.021 kg

[Ue] Изолационно напрежение250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение4 kVв съответствие сIEC 60947-1

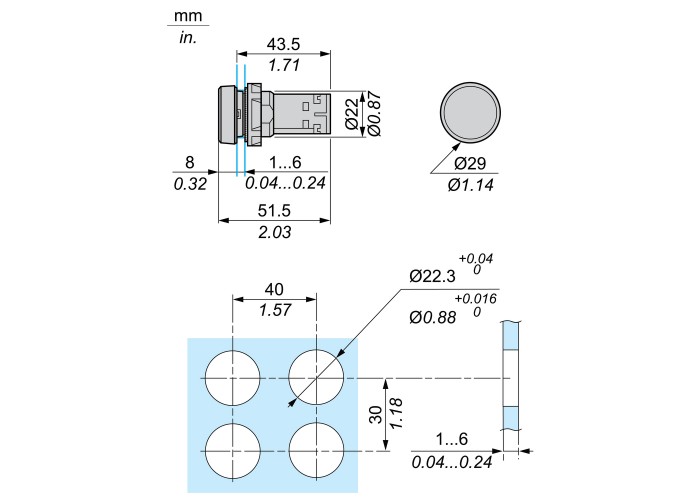

CAD цялостна височина29 mm

CAD цялостна дълбочина51.5 mm

CAD цялостна широчина29 mm

Вид глава на болтКръст съвместим с JIS No 1

Кръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналС (само НЕ)

Електрическа устойчивост1000000 cycles, DC-13, 0.3 A at 24 V, работен обхват < 216000 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 0.03 A at 230 V, работен обхват < 216000 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 0.09 A at 240 V, работен обхват < 108000 cyc/mn, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

λ ≤ 10exp(-6) в 17 V, 5 mA съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Капачка или цвят на блендачерен

Код за съвместимостXB7

Механична издръжливост1000000 cycles

Монтиране на устройствоПрисъединителен отвор - диаметър: 22.5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1

Начин на монтажС гайка под главата: 2-2.4 N.m

Номинален работен ток0.1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1

0.22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1

0.3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1

0.6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1

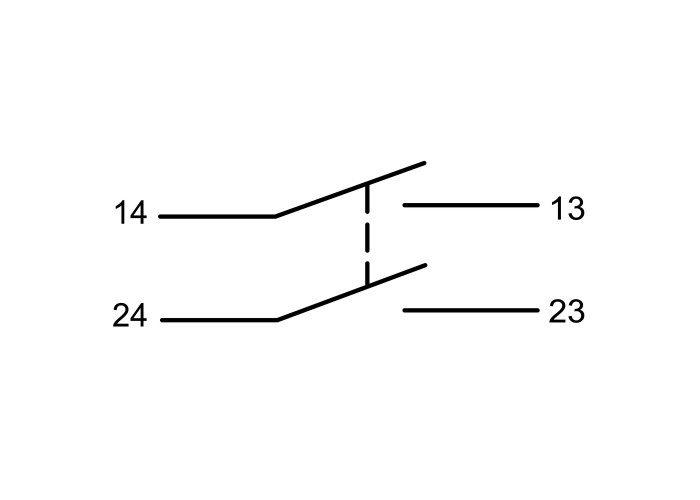

Описание на клеморед ISO n°1(23-24)NO

(13-14)NO

Рсабота на контактаБавно спиране

С фиксиран център≥ 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1-6 mm

≥ 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2-6 mm

Околна среда

NEMA степен на защитаNEMA 12 съответстващ на UL 50 E

NEMA 3 съответстващ на UL 50 E

Защитни меркиTH

Категория на защитаКлас II в съответствие с IEC 61140

Продуктови сертификатиCCC

GOST

СтандартиIEC 60947-5-1

JIS C8201-5-1

IEC 60947-1

CSA C22.2 No 14

UL 508

JIS C8201-1

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
