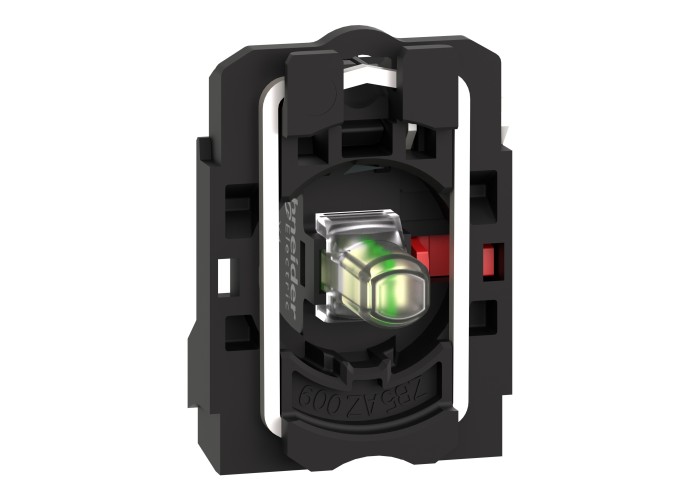

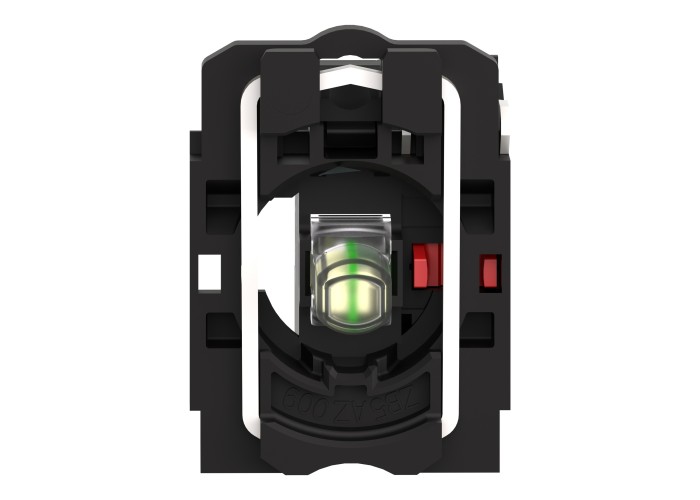

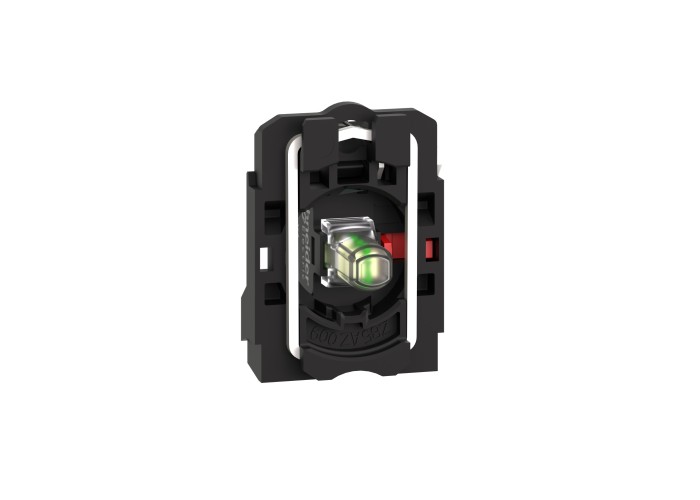

Тяло за светещ бутон 24 V, LED, Harmony XB5, Schneider Electric ZB5AW0B12

Основни

Гама на продуктаHarmony XB5

Тип главаСтандарт

Тип и състав на контактите1 NC

Тип продукт или компонентcomplete body/contact assembly and light block

Захранване на сетлинния източникдиректно

Източник на светлинаuniversal LED

Минимилано доставно количество1

Основа за крушкавграден LED

Присъединителни материалипластмаса

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Съкратено наименование на устройствотоZB5

Цвят на светлинния източникБял

Допълнителни устройства

Тип сигнализацияСтабилно

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

[Us] номинално захранващо напрежение24 V

24 V AC/DC в 50/60 Hz

Customizable0

Вид глава на болтКръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналС в съответствие с IEC 60947-5-1 appendix K

Експлоатационен живот100000 h При номинално напрежение и 25 °C

Електрическа устойчивост1000000 cycles, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4

λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Издържливост на претоварване1 kV съответстващ на IEC 61000-4-5

Изолираща защитаНЕ

Код за съвместимостZB5

Консумация на ток18 mA

Лимит на захранващо напрежение19.2-30 V DC

21.6-26.4 V AC

Материал на контактитеСребърна сплав (Ag/Ni)

Механична издръжливост5000000 cycles

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1

6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1

0.1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1

1.2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

Описание на клеморед ISO n°1(11-12)NC

Представяне на устройствотоbasic sub-assemblies

Продължително използванестандартно

Работен натиск2 N NC changing electrical state

Работен цикъл1.5 mm (NC changing electrical state)

4.3 mm (Общо расцтояние)

Нето тегло на продукта0.032 kg

CAD цялостна височина42 mm

CAD цялостна дълбочина32 mm

CAD цялостна широчина30 mm

Околна среда

Електромагнитна емисияclass B в съответствие с IEC 55011

Защита от токов ударКлас II съответстващ на IEC 60536

Защитни меркиTH

Продуктови сертификатив UL списъка

GL

DNV

BV

CSA

LROS (регистър на корабоплаването на Lloyds)

СтандартиIEC 60947-5-1

CSA C22.2 No 14

JIS C8201-5-1

IEC 60947-5-4

IEC 60947-1

UL 508

JIS C8201-1

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на бързи преходни процеси2 kV в съответствие с IEC 61000-4-4

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на електромагнитни полета10 V/m в съответствие с IEC 61000-4-3

Устойчивост на електростатичен разряд6 kV on contact (on metal parts) в съответствие с IEC 61000-2-6

8 kV in free air (in insulating parts) в съответствие с IEC 61000-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
