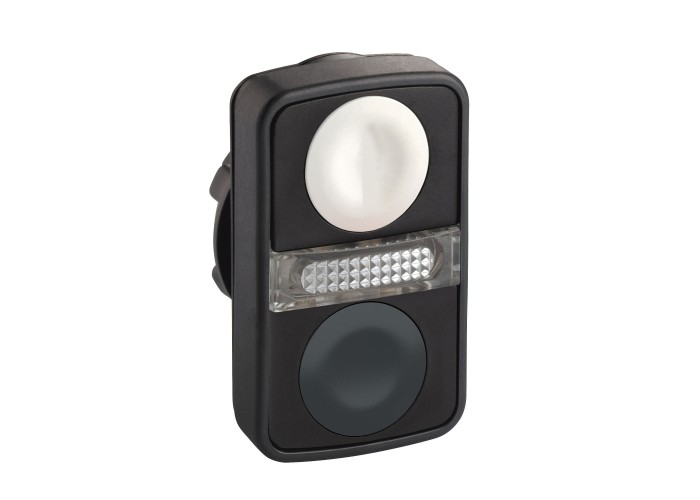

Schneider Electric ZB5AW7A1720 - Harmony XB5 - Метална глава за сдвоен бутон с индикато

Основни

Гама на продуктаHarmony XB5

Тип главаСтандарт

Тип продукт или компонентhead for illuminated double-headed push-button

Вид оператор Пружинно връщане

Диаметър на монтаж22 mm

Материал за основатаdark grey plastic

Минимилано доставно количество1

ОписаниеБял unmarked - черен unmarked

Профил на оператора2 бутона - 1 централна сигнална лампа

Съвместимост на продуктитевграден LED

Съкратено наименование на устройствотоZB5

Форма на сигнализираща главаrectangular

Допълнителни устройства

Customizable0

Electrical composition codeM1 за < 6 Един в За преден монтаж с вграден LED

M2 за < 6 single and double в За преден монтаж с вграден LED

M6 за < 2 Един в За преден монтаж с вграден LED и трансформатор

M10 за < 2 Един в За преден монтаж с вграден LED

MF1 за < 2 Един в За преден монтаж с вграден LED

MR1 за < 2 Един в rear mounting с вграден LED

Main groupillum double head

Station nameXALD 1 отвор

Група продуктиflush/flush illum unmarked

Изолираща защитаНЕ

Код за съвместимостZB5

МаркировкаНемаркиран

Механична издръжливост1000000 cycles

Представяне на устройствотоbasic sub-assemblies

Профил на операторачерен вграден, Немаркиран

бяло вграден, Немаркиран

Нето тегло на продукта0.023 kg

CAD цялостна височина50 mm

CAD цялостна дълбочина30 mm

CAD цялостна широчина30 mm

Капачка или цвят на блендаБял/черен

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Защита от токов ударКлас II съответстващ на IEC 60536

Продуктови сертификатиDNV

BV

GL

LROS (регистър на корабоплаването на Lloyds)

CSA

в UL списъка

СтандартиIEC 60947-1

UL 508

JIS C8201-5-1

IEC 60947-5-4

CSA C22.2 No 14

IEC 60947-5-1

JIS C8201-1

Степен на защита IKIK05 в съответствие с IEC 50102

Степен на защита IPIP66

IP67

IP69

IP69K

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
