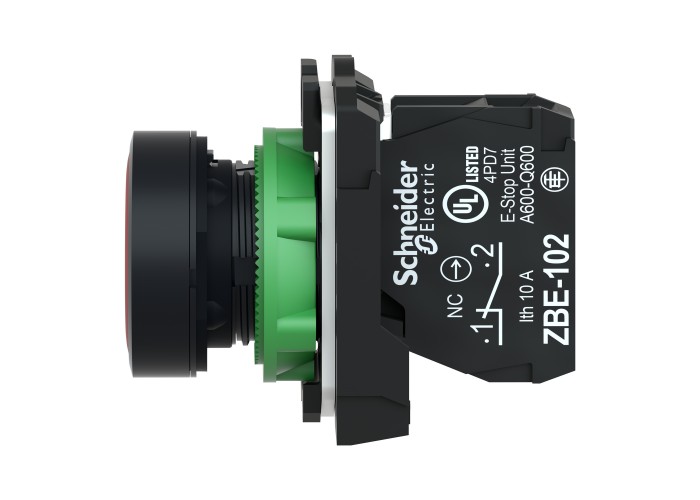

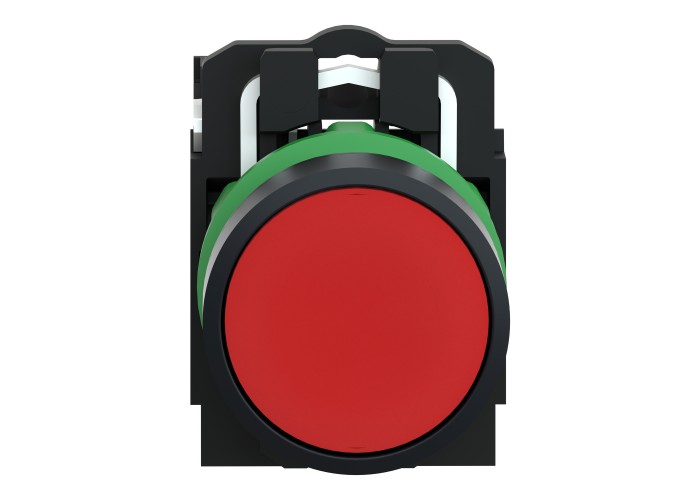

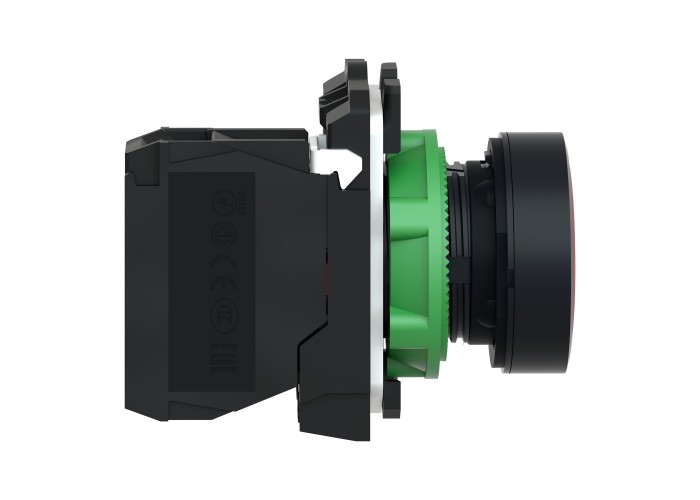

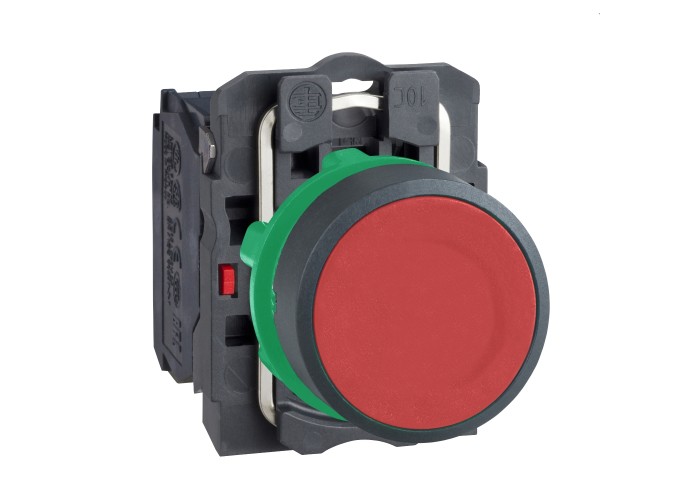

Schneider Electric XB5AA42 - Harmony XB5 - Бутон, пластмаса, равен, червен, 22 мм, пружинно връщане, без маркировка, 1 NC

Основни

Гама на продуктаHarmony XB5

Тип главаСтандарт

Тип и състав на контактите1 NC

Тип продукт или компонентбутон

Вид оператор Пружинно връщане

Диаметър на монтаж22.5 mm

Материал за основатапластмаса

dark grey plastic

Минимилано доставно количество1

Присъединителни материалипластмаса

Профил на операторачервен вграден, Немаркиран

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, 1 x 0.22...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Съкратено наименование на устройствотоXB5

Форма на сигнализираща главаКръгла

Допълнителни устройства

Нето тегло на продукта0.037 kg

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

Customizable1

GCR BRIDGEXB5AACUST01

Вид глава на болтКръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналС в съответствие с IEC 60947-5-1 appendix K

Електрическа устойчивост1000000 cycles AC-15, 2 A при 230 V 3600 cyc/h 0.5 в съответствие с IEC 60947-5-1: appendix C

1000000 cycles AC-15, 3 A при 120 V 3600 cyc/h 0.5 в съответствие с IEC 60947-5-1: appendix C

1000000 cycles AC-15, 4 A при 24 V 3600 cyc/h 0.5 в съответствие с IEC 60947-5-1: appendix C

1000000 cycles DC-13, 0.2 A при 110 V 3600 cyc/h 0.5 в съответствие с IEC 60947-5-1: appendix C

1000000 cycles DC-13, 0.5 A при 24 V 3600 cyc/h 0.5 в съответствие с IEC 60947-5-1: appendix C

λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4

λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Изолираща защитаНЕ

Капачка или цвят на блендачервен

Код за съвместимостXB5

Материал на контактитеСребърна сплав (Ag/Ni)

Механична издръжливост10000000 cycles

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1

6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1

0.1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1

1.2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

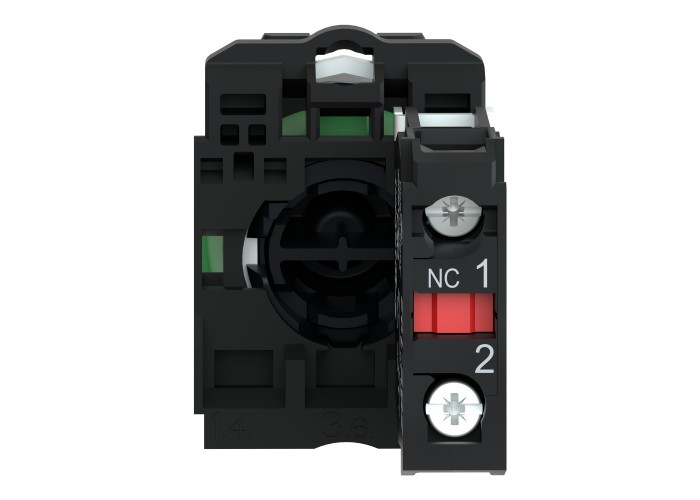

Описание на клеморед ISO n°1(21-22)NC

Представяне на устройствотоцялостен продукт

Продължително използванестандартни контакти

Работен натиск3.5 N NC changing electrical state

Работен цикъл1.5 mm (NC changing electrical state)

4.3 mm (Общо расцтояние)

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Широчина30 mm

Височина42 mm

Дълбочина52 mm

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Защитни меркиTH

Категория на защитаКлас II в съответствие с IEC 60536

Продуктови сертификатив UL списъка

BV

GL

CSA

LROS (регистър на корабоплаването на Lloyds)

DNV

RINA

СтандартиIEC 60947-1

CSA C22.2 No 14

JIS C8201-5-1

UL 508

IEC 60947-5-1

IEC 60947-5-4

JIS C8201-1

Степен на защита IKIK03 в съответствие с IEC 50102

Степен на защита IPIP66 в съответствие с IEC 60529

IP67

IP69

IP69K

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
