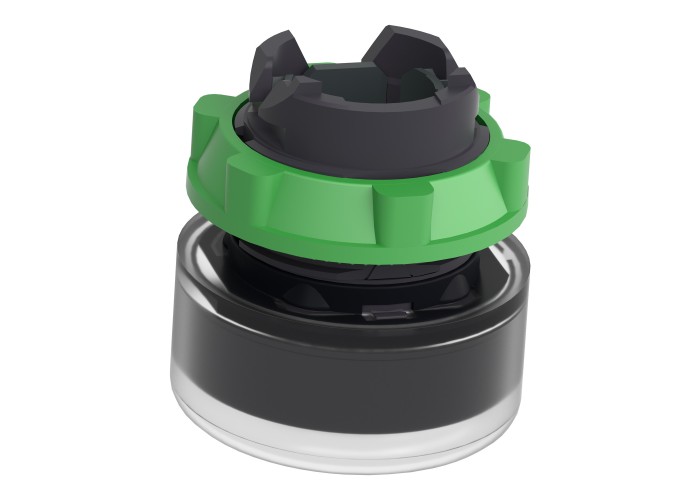

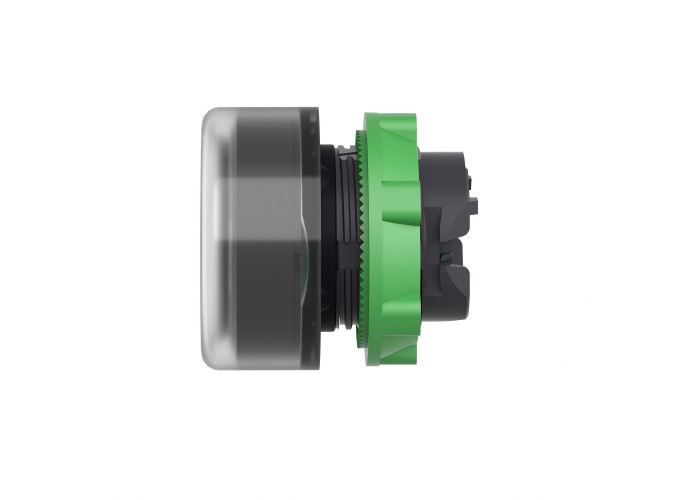

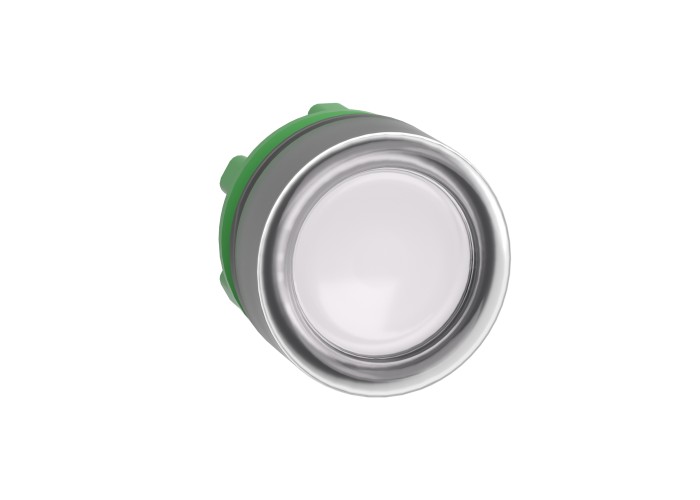

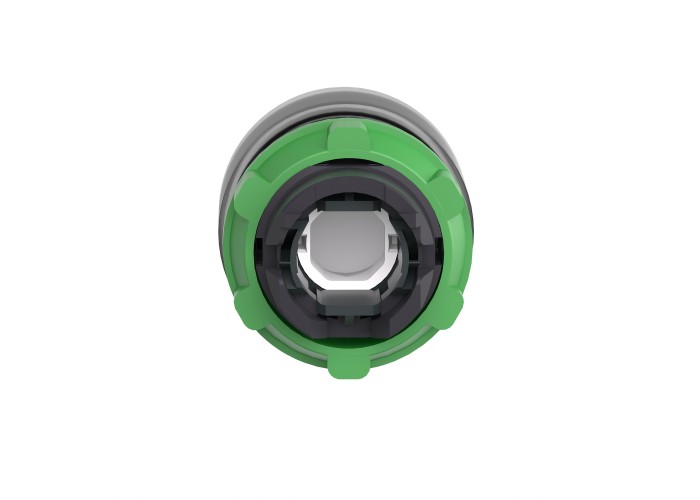

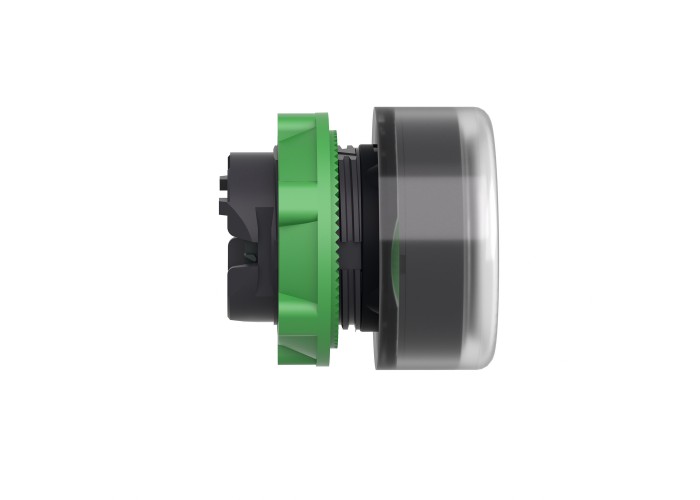

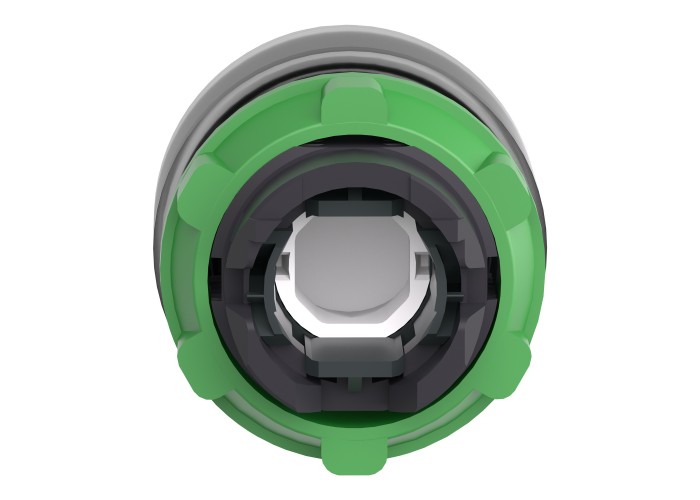

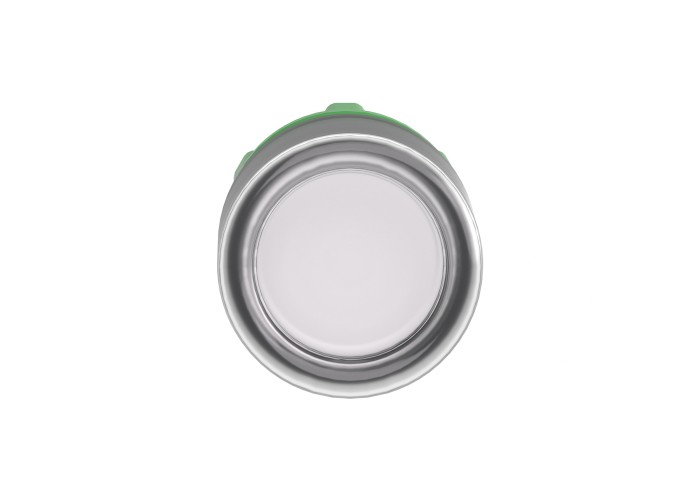

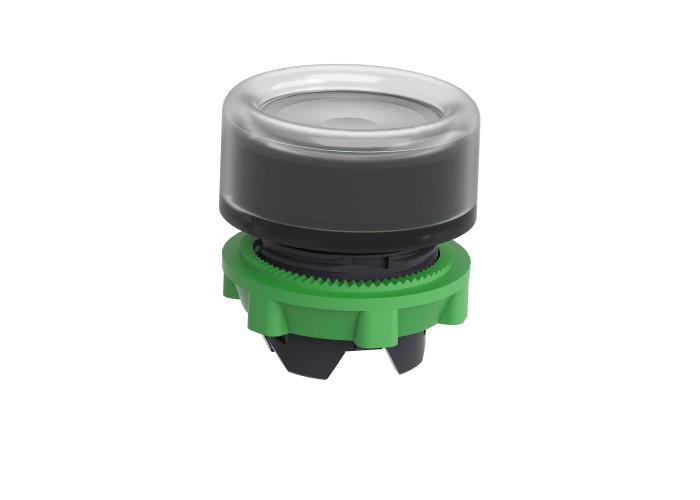

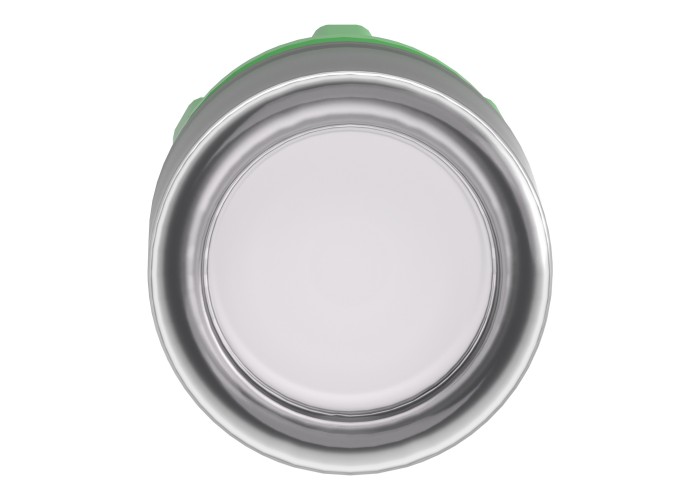

Глава за светещ бутон, Harmony XB5, Schneider Electric ZB5AW513

Основни

Гама на продуктаHarmony XB5

Тип главаСтандарт

Тип продукт или компонентhead for illuminated push-button

Вид оператор Пружинно връщане

Диаметър на монтаж22 mm

Допълнителна информацияclear boot

Материал за основатаdark grey plastic

Минимилано доставно количество1

Профил на операторабяло вграден, Немаркиран

Съвместимост на продуктитеuniversal LED

Съкратено наименование на устройствотоZB5

Форма на сигнализираща главаКръгла

Допълнителни устройства

Customizable1

Electrical composition codeM1 за < 6 Един в За преден монтаж с вграден LED

M2 за < 6 single and double в За преден монтаж с вграден LED

M6 за < 2 Един в За преден монтаж с вграден LED и трансформатор

M10 за < 2 Един в За преден монтаж с вграден LED

MF1 за < 2 Един в За преден монтаж с вграден LED

MR1 за < 2 Един в rear mounting с вграден LED

GCR BRIDGEZB5AWCUST07

Main groupillum push-button

Station nameXALD 1...5 cut-outs

XALK 2...5 cut-outs

Група продуктиflush push integral LED

Изолираща защитаНЕ

Код за съвместимостZB5

МаркировкаНемаркиран

Механична издръжливост10000000 cycles

Представяне на устройствотоbasic sub-assemblies

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Нето тегло на продукта0.019 kg

CAD цялостна височина30 mm

CAD цялостна дълбочина37 mm

CAD цялостна широчина30 mm

Капачка или цвят на блендаБял

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Защитни меркиTC

Категория на защитаКлас II в съответствие с IEC 60536

Продуктови сертификатиGL

LROS (регистър на корабоплаването на Lloyds)

в UL списъка

BV

CSA

DNV

СтандартиUL 508

CSA C22.2 No 14

EN/IEC 60947-5-1

EN/IEC 60947-5-4

EN/IEC 60947-1

GB 14048.5

JIS C8201-5-1

JIS C8201-1

Степен на защита IKIK05 в съответствие с EN 50102

Степен на защита IPIP66 в съответствие с IEC 60529

IP67

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
