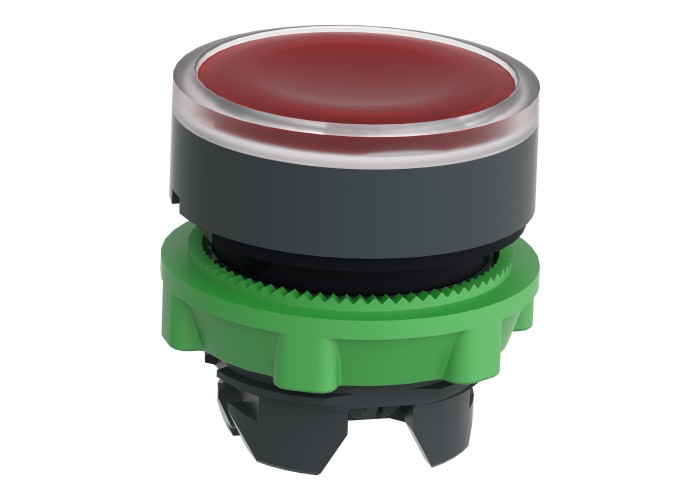

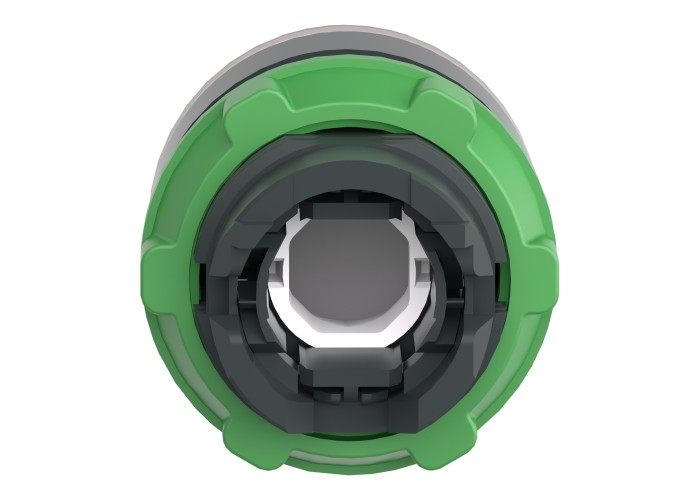

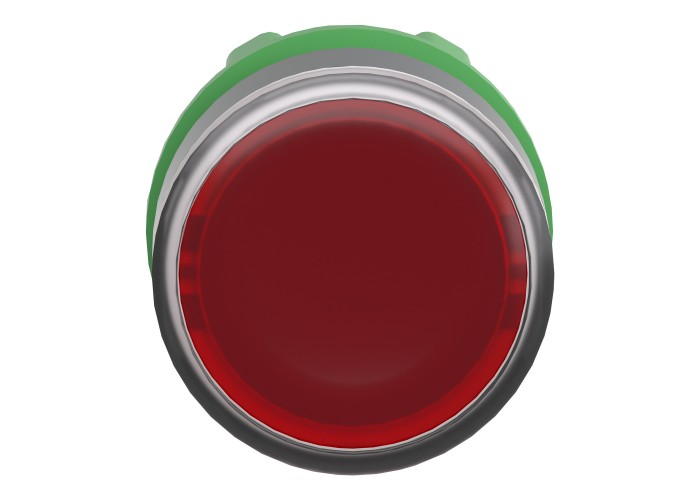

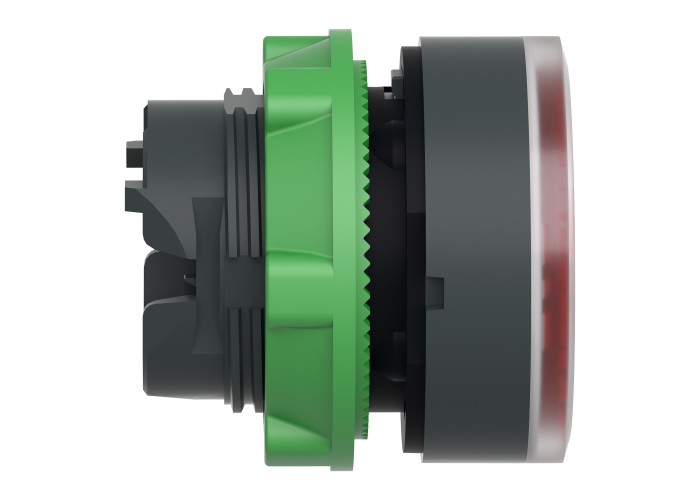

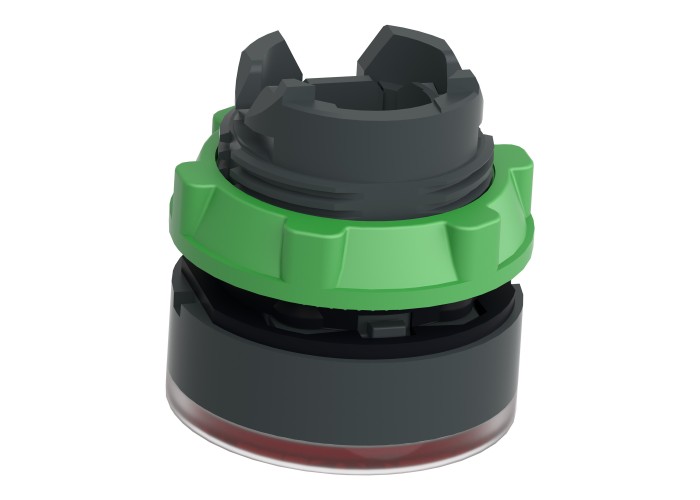

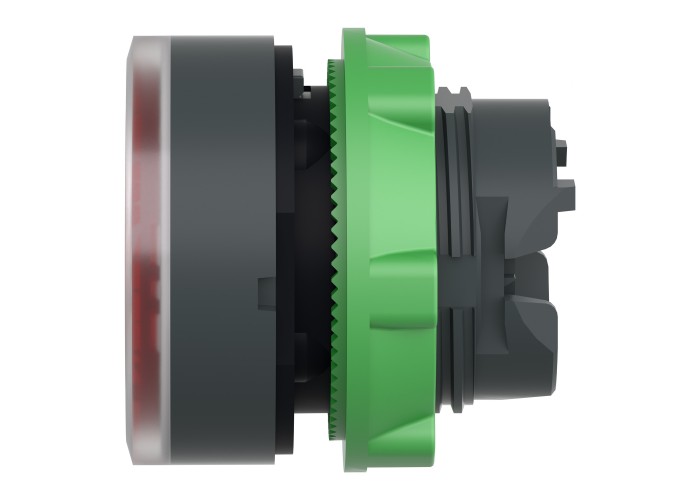

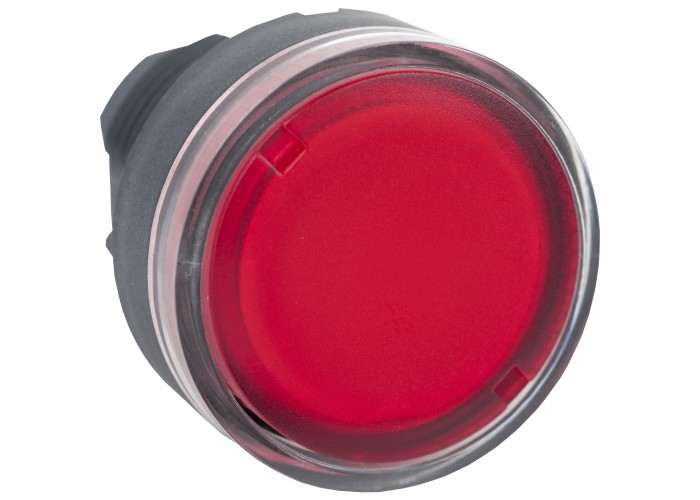

Глава за светещ бутон, Harmony XB5, Schneider Electric ZB5AW34

Основни

Гама на продуктаHarmony XB5

Тип главаСтандарт

Тип продукт или компонентhead for illuminated push-button

Вид оператор Пружинно връщане

Диаметър на монтаж22 mm

Допълнителна информацияwith plain lens

Материал за основатаdark grey plastic

Минимилано доставно количество1

Профил на операторачервен вграден, Немаркиран

Съвместимост на продуктитеBA 9s

Съкратено наименование на устройствотоZB5

Форма на сигнализираща главаКръгла

Допълнителни устройства

Нето тегло на продукта0.018 kg

CAD цялостна височина29 mm

CAD цялостна дълбочина32 mm

CAD цялостна широчина29 mm

Customizable0

Electrical composition codeM7 за < 6 Един в За преден монтаж с BA 9s

M8 за < 6 single and double в За преден монтаж с BA 9s

M9 за < 2 Един в За преден монтаж с BA 9s and transformer

MF2 за < 2 Един в За преден монтаж с BA 9s

Main groupillum push-button

Station nameXALD 1...5 cut-outs

XALK 2...5 cut-outs

Група продуктиflush push BA9s

Изолираща защитаНЕ

Капачка или цвят на блендаЧервен

Код за съвместимостZB5

МаркировкаНемаркиран

Механична издръжливост10000000 cycles

Представяне на устройствотоbasic sub-assemblies

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Защитни меркиTC

Категория на защитаКлас II в съответствие с IEC 60536

Продуктови сертификатиGL

CSA

в UL списъка

BV

LROS (регистър на корабоплаването на Lloyds)

DNV

СтандартиJIS C8201-5-1

UL 508

GB 14048.5

IEC 60947-5-4

IEC 60947-5-1

CSA C22.2 No 14

IEC 60947-1

JIS C8201-1

Степен на защита IKIK05 в съответствие с IEC 62262

Степен на защита IPIP66 в съответствие с IEC 60529

IP67

IP69

IP69K

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-55 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
