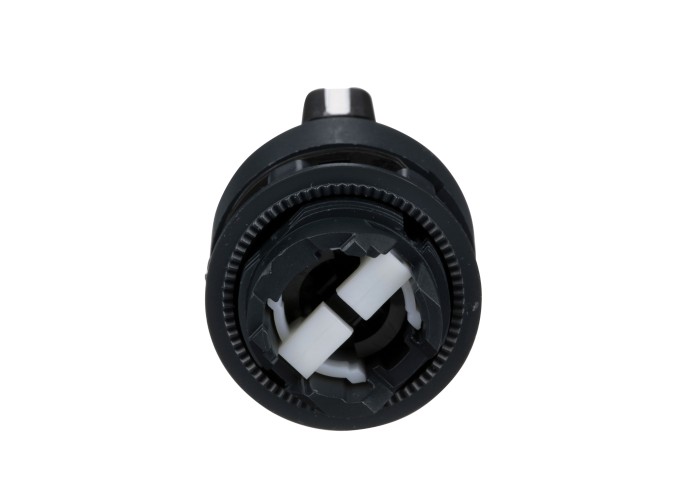

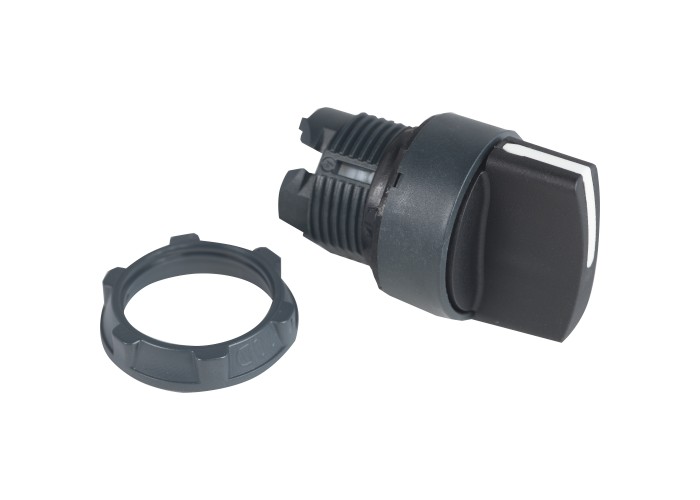

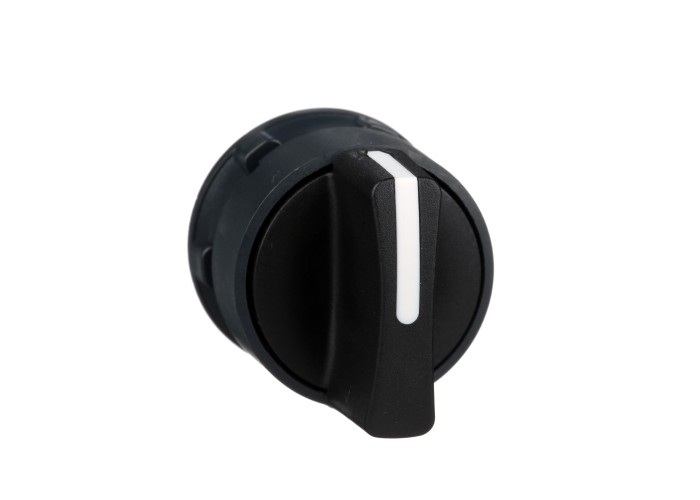

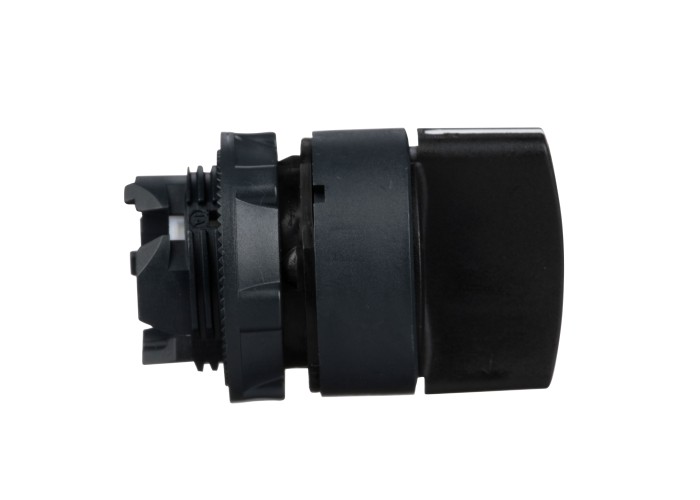

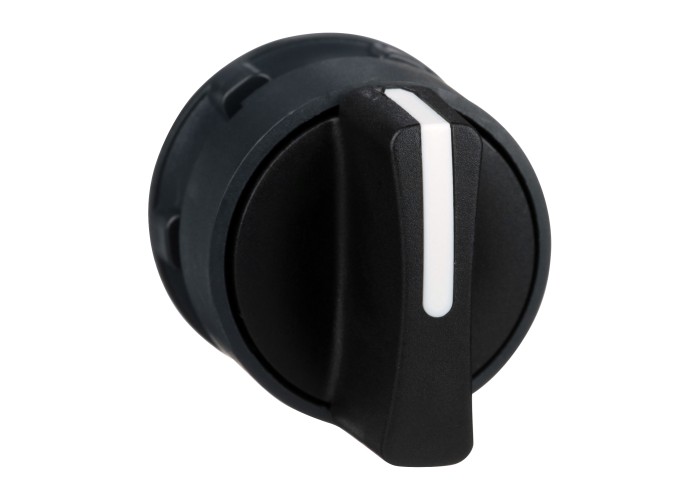

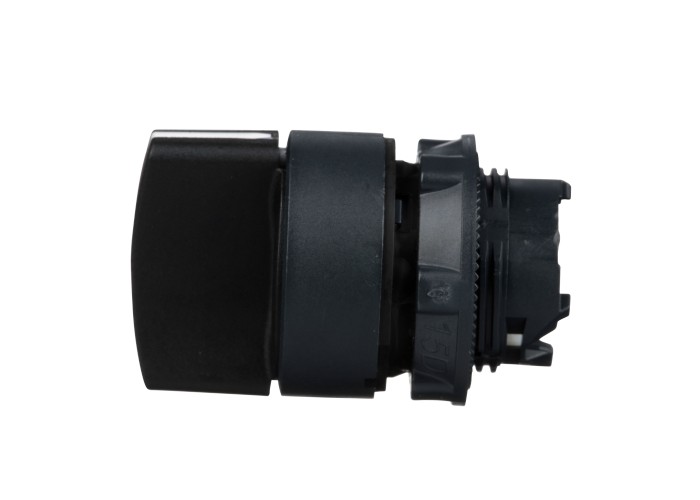

Schneider Electric ZB5AD2 - Harmony XB5 - Глава за превключвател с палец XB5, 2 позиции със задържане

Основни

Гама на продуктаHarmony XALF

Harmony XB5

Тип главаСтандарт

Тип продукт или компонентhead for selector switch

Вид оператор останете на място

Диаметър на монтаж22 mm

Информация за позицията2 позиции 90°

Материал за основатаdark grey plastic

Минимилано доставно количество1

Профил на операторачерен Стандартна дръжка

Съкратено наименование на устройствотоZB5

Форма на сигнализираща главаКръгла

Допълнителни устройства

Customizable0

Electrical composition codeC3 за < 6 Един в За преден монтаж

C4 за < 6 single and double в За преден монтаж

C5 за < 5 Един в За преден монтаж

C6 за < 5 single and double в За преден монтаж

C7 за < 4 Един в За преден монтаж

C8 за < 4 single and double в За преден монтаж

C11 за < 3 Един в За преден монтаж

C15 за < 1 Един в За преден монтаж

SF1 за < 3 Един в За преден монтаж

SR1 за < 3 Един в rear mounting

Main groupКлюч

Station nameXALD 1...5 cut-outs

XALK 2...5 cut-outs

Група продуктиnon illuminated

Изолираща защитаНЕ

Код за съвместимостZB5

Механична издръжливост1000000 cycles

Представяне на устройствотоосновен елемент

Нето тегло на продукта0.017 kg

CAD цялостна височина29 mm

CAD цялостна дълбочина46 mm

CAD цялостна широчина29 mm

Капачка или цвят на блендаЧерен

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Защитни меркиTH

Категория на защитаКлас II в съответствие с IEC 60536

Продуктови сертификатиGL

CSA

BV

DNV

LROS (регистър на корабоплаването на Lloyds)

в UL списъка

СтандартиJIS C8201-5-1

CSA C22.2 No 14

UL 508

IEC 60947-1

IEC 60947-5-4

IEC 60947-5-1

JIS C8201-1

Степен на защита IKIK06 в съответствие с IEC 50102

Степен на защита IPIP67 в съответствие с IEC 60529

IP69 в съответствие с IEC 60529

IP69K

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
