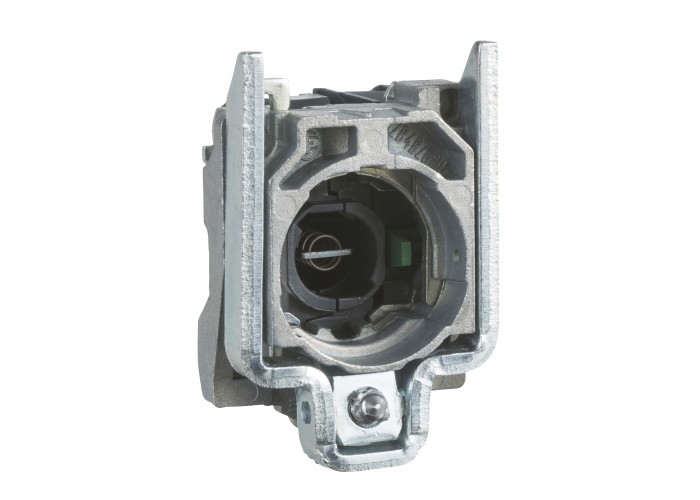

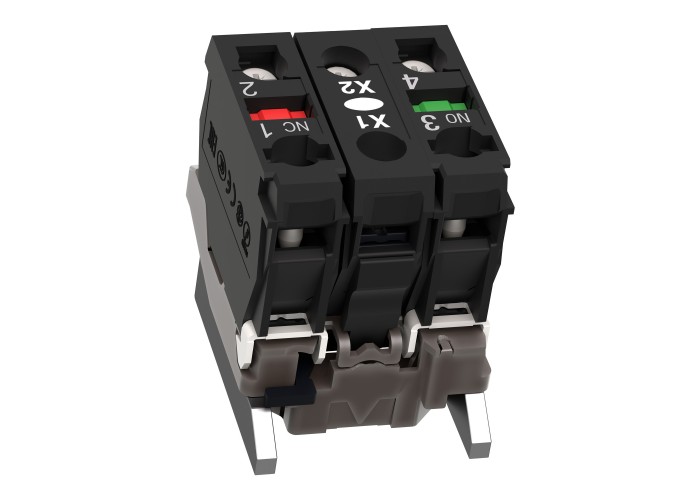

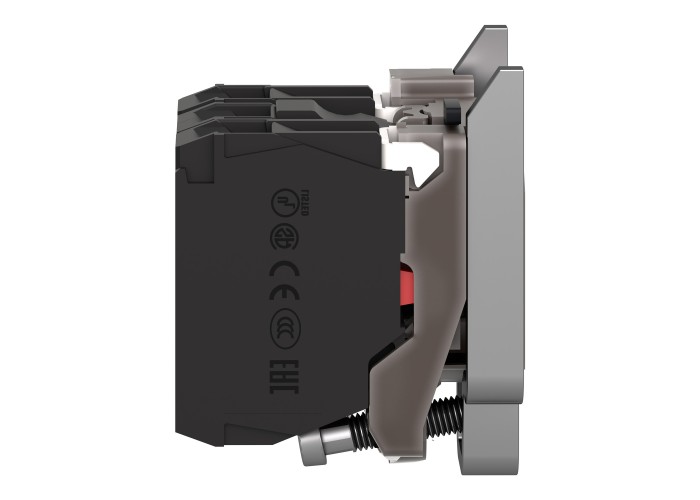

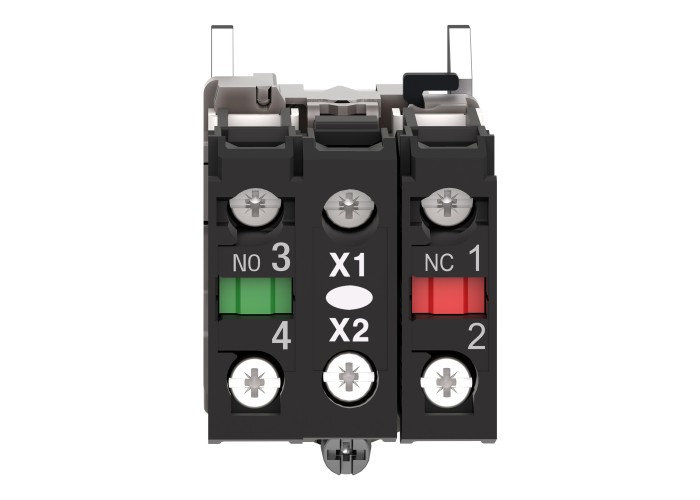

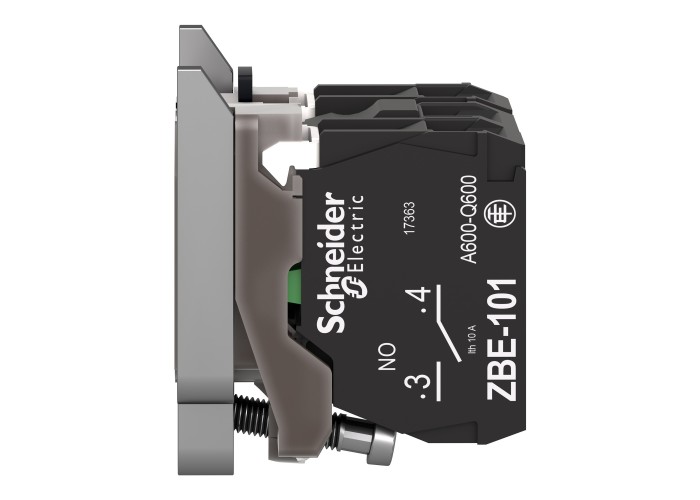

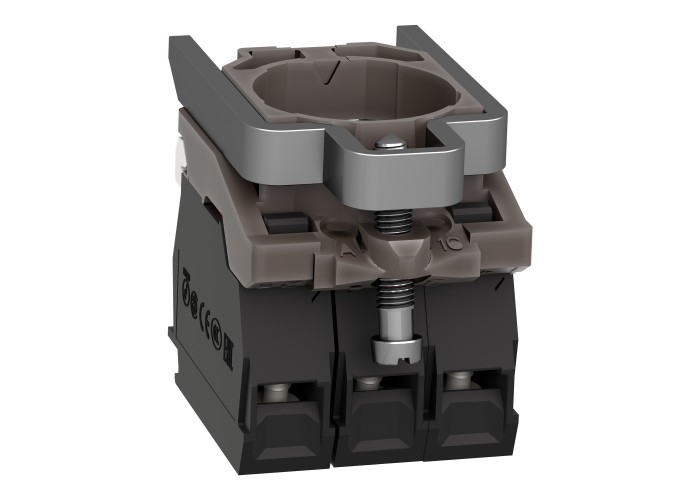

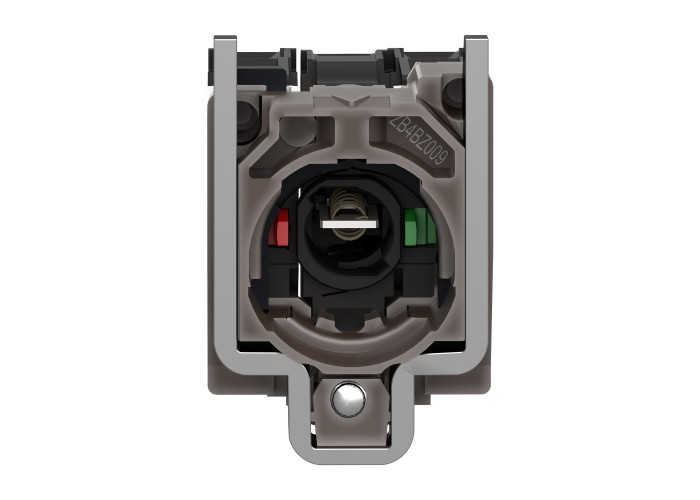

Тяло за светещ бутон, Harmony XB4, Schneider Electric ZB4BW065

Основни

Гама на продуктаHarmony XB4

Тип главаСтандарт

Тип и състав на контактитеширок+C81:C98+D80:D98

Тип продукт или компонентcomplete body/contact assembly and light block

[Us] номинално захранващо напрежение≤ 250 V

250 V

Захранване на сетлинния източникдиректно < 2.4 W

Източник на светлинаbulb not included

Минимилано доставно количество1

Основа за крушкаBA 9s

Присъединителни материалиzamak

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Съкратено наименование на устройствотоZB4

Допълнителни устройства

Тип сигнализацияСтабилно

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

Customizable0

Вид глава на болтКръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналС в съответствие с IEC 60947-5-1 appendix K

Електрическа устойчивост1000000 cycles, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4

λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Изолираща защитаНЕ

Код за съвместимостZB4

Материал на контактитеСребърна сплав (Ag/Ni)

Механична издръжливост5000000 cycles

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1

6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1

0.1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1

1.2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

Описание на клеморед ISO n°1(11-12)NC

Представяне на устройствотоbasic sub-assemblies

Продължително използванестандартно

Работен момент0.05 N.m NO changing electrical state

Работен натиск2 N NC changing electrical state

2.3 N NO changing electrical state

Работен цикъл1.5 mm (NC changing electrical state)

2.6 mm (NO changing electrical state)

4.3 mm (Общо расцтояние)

Нето тегло на продукта0.073 kg

CAD цялостна височина47 mm

CAD цялостна дълбочина37 mm

CAD цялостна широчина30 mm

Околна среда

Защита от токов ударКлас I съответстващ на IEC 60536

Защитни меркиTH

Продуктови сертификатив UL списъка

CSA

DNV

GL

BV

LROS (регистър на корабоплаването на Lloyds)

СтандартиIEC 60947-5-5

JIS C8201-5-1

CSA C22.2 No 14

IEC 60947-5-4

IEC 60947-1

UL 508

IEC 60947-5-1

JIS C8201-1

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
