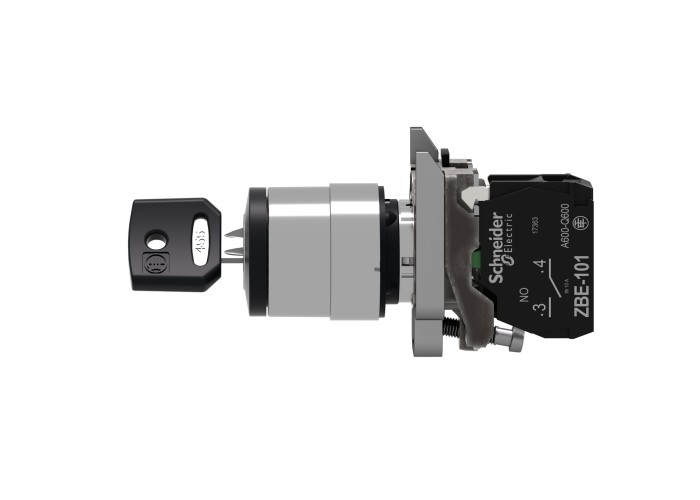

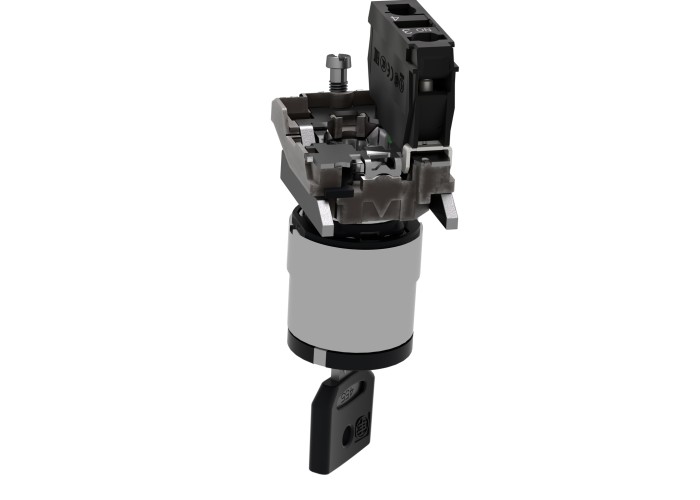

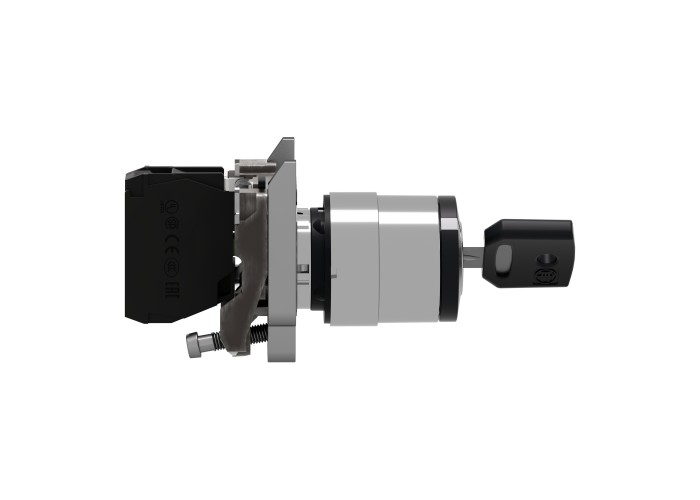

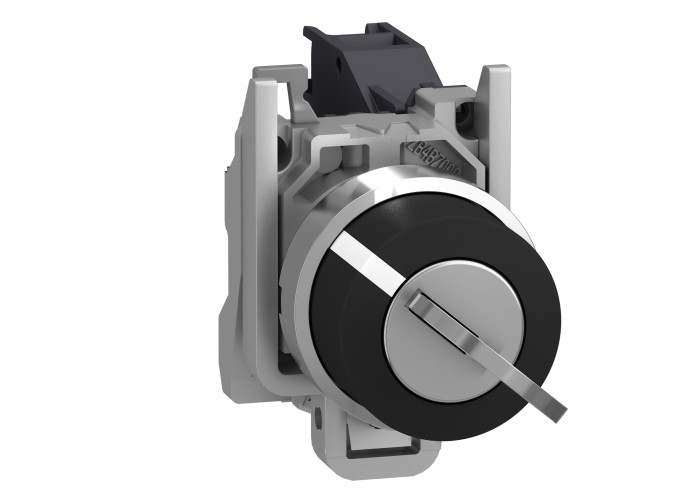

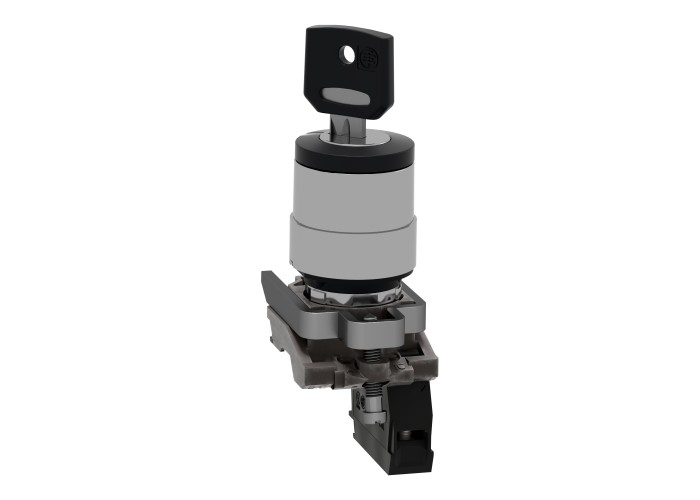

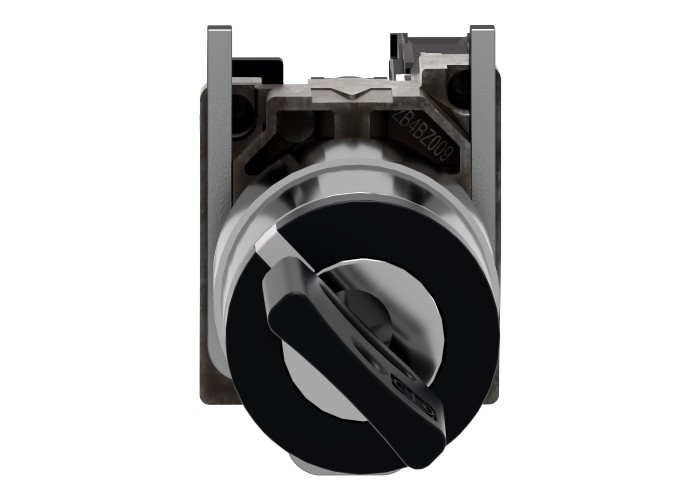

Schneider Electric XB4BG21 - Harmony XB4 - Селекторен превключвател с ключ, метален, черен, 22мм, 2 позиции, със задържане, N/O

Основни

Гама на продуктаHarmony XB4

Тип главаСтандарт

Тип и състав на контактите1 NO

Тип продукт или компонентКлюч

Вид оператор останете на място

Диаметър на монтаж22.5 mm

Информация за позицията2 позиции 90°

Материал за основатаХромиран метал

Минимилано доставно количество1

Присъединителни материалиzamak

Профил на оператора ключ

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Съкратено наименование на устройствотоXB4

Форма на сигнализираща главаКръгла

Допълнителни устройства

Тип ключалкаkey 455

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

[Us] номинално захранващо напрежение600 V

Customizable0

Вид глава на болтКръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналбез

Електрическа устойчивост1000000 cycles, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

1000000 cycles, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

1000000 cycles, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

1000000 cycles, DC-13, 0.2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

1000000 cycles, DC-13, 0.5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4

λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Изолираща защитаНЕ

Код за съвместимостXB4

Материал на контактитеСребърна сплав (Ag/Ni)

Механична издръжливост1000000 cycles

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1

6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1

0.1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1

1.2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

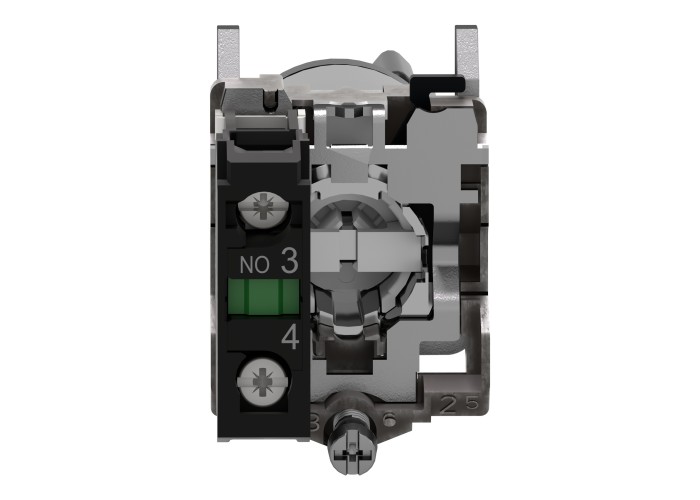

Описание на клеморед ISO n°1(13-14)NO

Позиция на вадене на ключлява ръка

Представяне на устройствотоцялостен продукт

Продължително използванестандартни контакти

Стойност на въртящия момент0.14 N.m NO changing electrical state

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Нето тегло на продукта0.117 kg

Широчина30 mm

Височина47 mm

Дълбочина86 mm

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Защитни меркиTH

Категория на защитаКлас I в съответствие с IEC 60536

Продуктови сертификатиUL

BV

DNV

CSA

GL

LROS (регистър на корабоплаването на Lloyds)

СтандартиJIS C8201-5-1

IEC 60947-5-5

IEC 60947-1

UL 508

IEC 60947-5-4

CSA C22.2 No 14

IEC 60947-5-1

JIS C8201-1

Степен на защита IK IK04 with keyhole cover ZBGP conforming to IEC 50102

Степен на защита IPIP66 в съответствие с IEC 60529

IP69

IP69K

IP67

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
