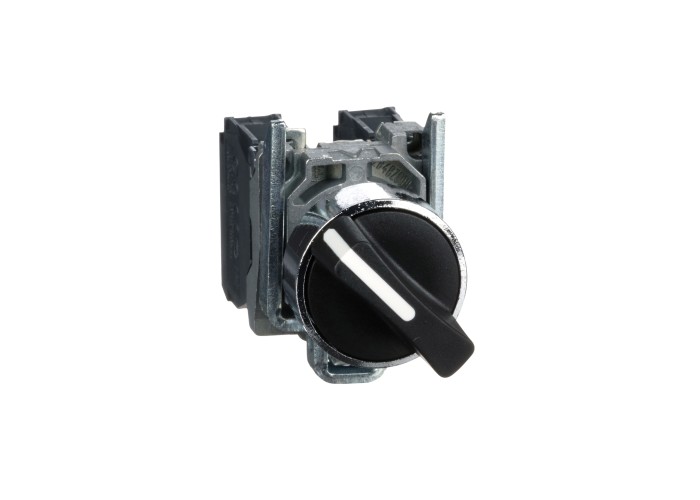

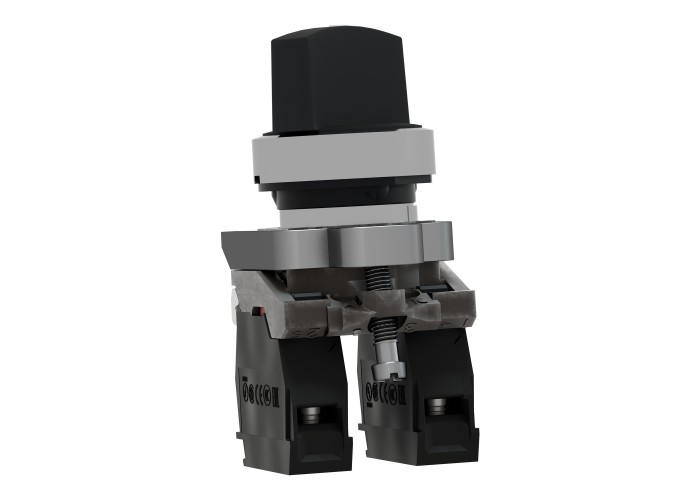

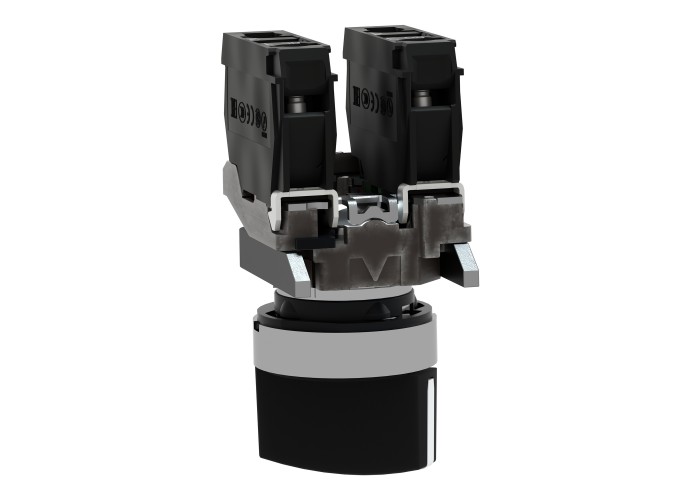

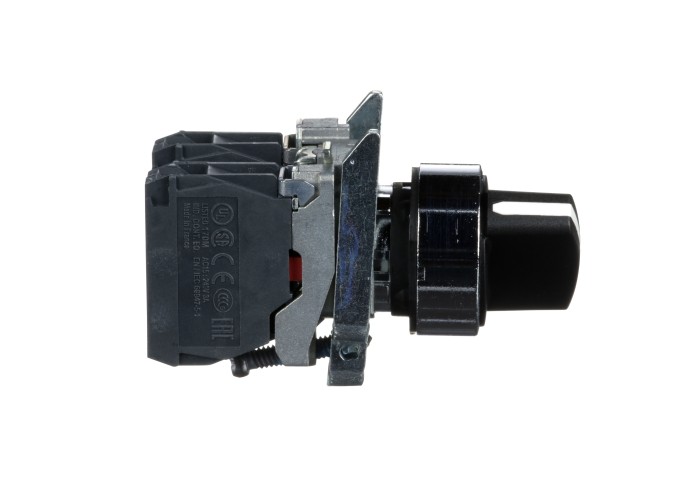

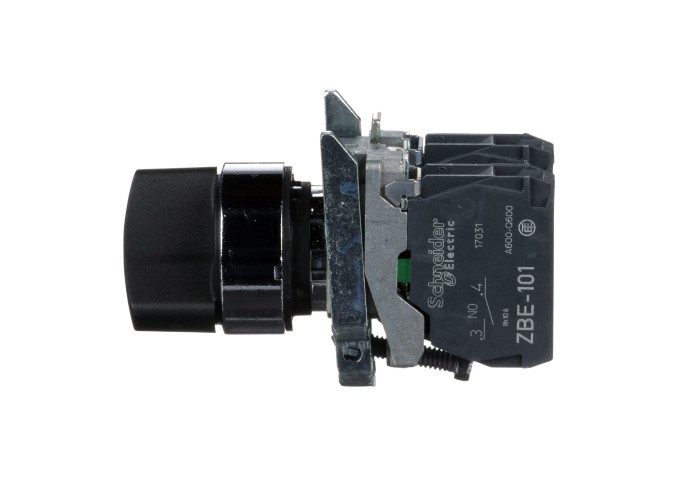

Schneider Electric XB4BD25 - Harmony XB4 - Селекторен превключвател Harmony XB4, метален, черен, 22мм, 2 позиции, със задържане, N/C+N/O

Основни

Гама на продуктаHarmony XB4

Тип главаСтандарт

Тип и състав на контактитеширок+C81:C98+D80:D98

Тип продукт или компонентКлюч

Вид оператор останете на място

Диаметър на монтаж22.5 mm

Информация за позицията2 позиции 90°

Материал за основатаХромиран метал

Минимилано доставно количество1

Присъединителни материалиzamak

Профил на операторачерен Стандартна дръжка

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Съкратено наименование на устройствотоXB4

Форма на сигнализираща главаКръгла

Допълнителни устройства

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

[Us] номинално захранващо напрежение600 V

Customizable0

Вид глава на болтКръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналС в съответствие с IEC 60947-5-1 appendix K

Електрическа устойчивост1000000 cycles, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

1000000 cycles, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

1000000 cycles, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

1000000 cycles, DC-13, 0.2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

1000000 cycles, DC-13, 0.5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с EN 60947-5-1 appendix C

λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4

λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Изолираща защитаНЕ

Код за съвместимостXB4

Материал на контактитеСребърна сплав (Ag/Ni)

Механична издръжливост1000000 cycles

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1

6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1

0.1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1

1.2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

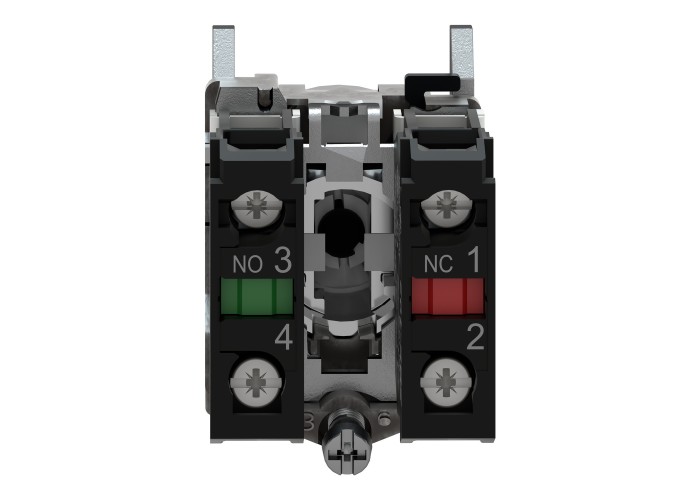

Описание на клеморед ISO n°1(13-14)NO

(21-22)NC

Представяне на устройствотоцялостен продукт

Продължително използванестандартни контакти

Стойност на въртящия момент0.14 N.m NO changing electrical state

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Нето тегло на продукта0.105 kg

Капачка или цвят на блендачерен

Широчина30 mm

Височина47 mm

Дълбочина68 mm

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Защитни меркиTH

Категория на защитаКлас I в съответствие с IEC 60536

Продуктови сертификатиDNV

LROS (регистър на корабоплаването на Lloyds)

CSA

GL

UL

BV

СтандартиIEC 60947-5-5

JIS C8201-5-1

UL 508

IEC 60947-5-4

IEC 60947-1

CSA C22.2 No 14

IEC 60947-5-1

JIS C8201-1

Степен на защита IPIP69

IP69K

IP67 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
