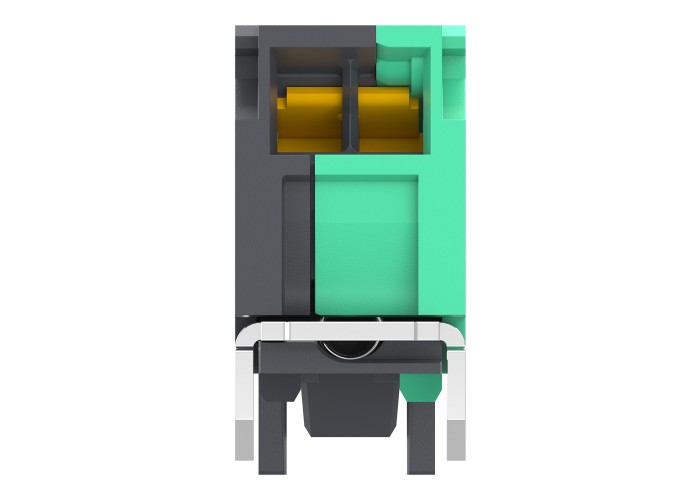

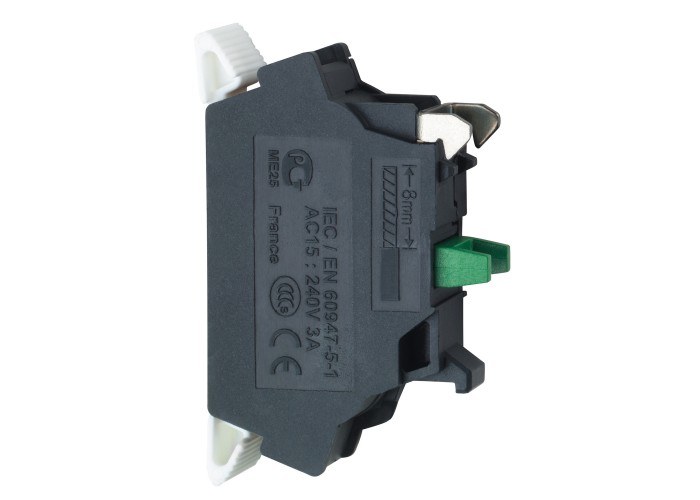

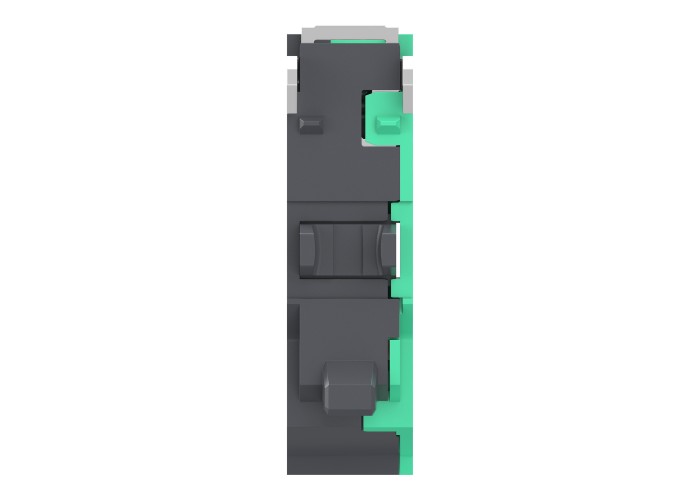

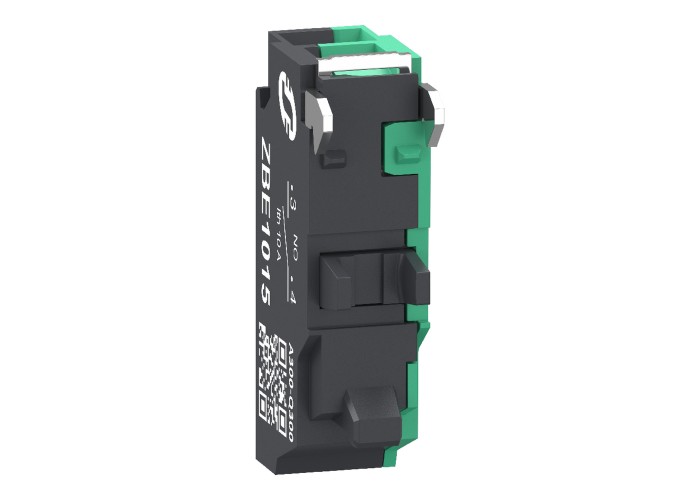

Schneider Electric ZBE1015 - Harmony XB4 - Контактен блок пруж. клеми среборна сплав, 1NO

Основни

Гама на продуктаHarmony XB5

Harmony XB4

Тип продукт или компонентКонтактен блок

Вид контактен блокЕдин

Минимилано доставно количество5

Продължително използванестандартни контакти

Рсабота на контактаБавно спиране

Свързване - клеморедspring clamp terminals

Степен на защита IPIP20 в съответствие с IEC 60529

Съкратено наименование на устройствотоZBE

Допълнителни устройства

Тип и състав на контактите1 NO

Нето тегло на продукта0.007 kg

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

CAD цялостна височина14.8 mm

CAD цялостна дълбочина9.8 mm

CAD цялостна широчина34.3 mm

Electrical composition codeC1 (количество ≤ 9 )

C2 (количество ≤ 7 )

C3 (количество ≤ 6 )

Вкл при положителен сигналбез

Електрическа устойчивост1000000 cycles, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Код за съвместимостZBE

Материал на контактитеСребърна сплав (Ag/Ni)

Механична издръжливост10000000 cycles

Монтаж на блокЗа преден монтаж

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1

6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1

0.1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1

1.2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

Представяне на устройствотоосновен елемент

Работен натиск2.3 N NO changing electrical state

Работен цикъл2.6 mm (NO changing electrical state)

4.3 mm (Общо расцтояние)

Околна среда

Защитни меркиTH

Продуктови сертификатиGOST

BV

CCC

DNV

GL

LROS (регистър на корабоплаването на Lloyds)

UL

CSA

СтандартиJIS C8201-5-1

IEC 60947-1

IEC 60947-5-4

IEC 60947-5-1

CSA C22.2 No 14

UL 508

JIS C8201-1

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
