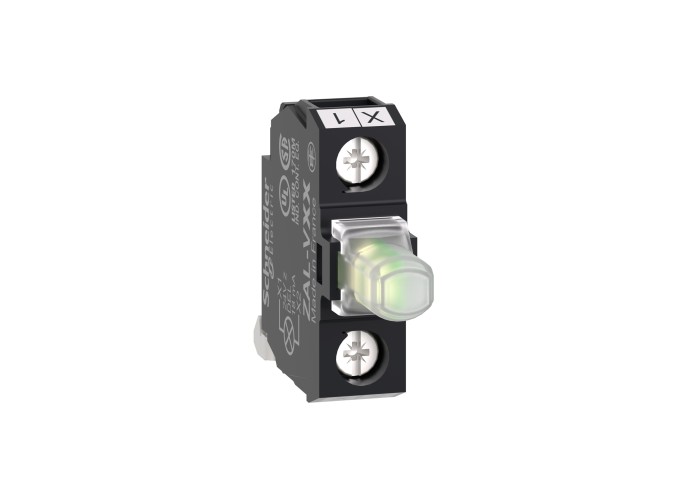

Schneider Electric ZALVB1 - Harmony XALD, XALK - Светодиод 24V LED, бял

Основни

Гама на продуктаHarmony XAL

Тип продукт или компонентlight block

[Us] номинално захранващо напрежение24 V AC/DC

Минимилано доставно количество5

Монтаж на блокrear mounting

предназначение на продуктитеfor XB5 Ø 22 mm control and signalling units

Съкратено наименование на устройствотоZALV

Цвят на светлинния източникБял

Допълнителни устройства

Тип сигнализацияСтабилно

Нето тегло на продукта0.015 kg

[Ue] Изолационно напрежение250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение4 kVв съответствие сIEC 60947-1

Electrical composition codeMR1

PR1

Вид глава на болтКръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Експлоатационен живот100000 h При номинално напрежение и 25 °C

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Захранване на сетлинния източникдиректно

Издържливост на претоварване1 kV съответстващ на IEC 61000-5-1

Източник на светлинаuniversal LED

Код за съвместимостZALV

Консумация на ток15 mA

Лимит на захранващо напрежение19.2-30 V DC

21.6-26.4 V AC

Начин на сглобяванеfor customer assembly

Основа за крушкавграден LED

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, ≥ 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Околна среда

Електромагнитна емисияclass B в съответствие с IEC 55011

Защитни меркиTH

Продуктови сертификатив UL списъка

CSA

СтандартиIEC 60947-5-5

IEC 60947-5-4

IEC 60947-1

IEC 60947-5-1

CSA C22.2 No 14

JIS C8201-5-1

UL 508

JIS C8201-1

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на бързи преходни процеси2 kV в съответствие с IEC 61000-4-4

Устойчивост на вибрации5 gn е= 12-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на електромагнитни полета10 V/m в съответствие с IEC 61000-4-3

Устойчивост на електростатичен разряд6 kV on contact (on metal parts) в съответствие с IEC 61000-4-2

8 kV in free air (in insulating parts) в съответствие с IEC 61000-4-2

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
