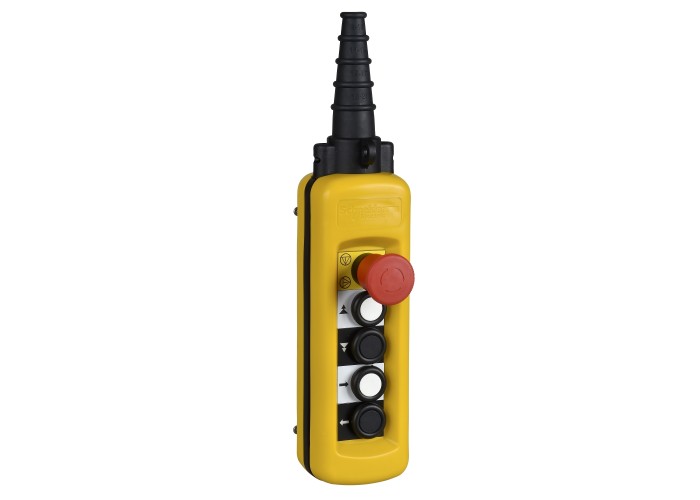

Schneider Electric XACA49231 - Harmony XAC - Пулт за управление с 2 бутона 2NO+1NC; 2 бутона 1NO; 1 авариен стоп 3NC

Основни

Гама на продуктаHarmony XAC

Тип продукт или компонентКонтролна станция

Съкратено наименование на устройствотоXACA

Допълнителни устройства

тип контролен бутонfirst push-button 1 NC + 2 NO raise, slow-fast

second push-button 1 NC + 2 NO lower, slow-fast

fourth push-button 1 NO left, slow

third push-button 1 NO right, slow

stop push-button Ø 40 mm 3 NC latching

Тип на електрическата веригаКонтролна верига

Тип пулт за управлениеdouble insulated

Тип таблоcomplete ready for use

Нето тегло на продукта0.735 kg

[Ue] Изолационно напрежениеemergency stop contact: 400 V 3) в съответствие с IEC 60947-1

600 V 3)

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947-1

Control station composition4 push-buttons + 1 emergency stop

Terminals description ISO n°3(21-22)NC

(31-32)NC

(11-12)NC

Защита от късо съединение10 A Предпазител от Карта gG

Защитни меркиTH

Идентификатор на клеми(11-12)NC

(13-14)NO

Кабелен входrubber sleeve with stepped entry 8-26 mm

Категория на защитаКлас II в съответствие с IEC 61140

Максимално съпротивление между клемите25 MOhm

Материал на таблотоpolypropylene

Механична издръжливост1000000 cycles

Механично заключванеwith mechanical interlocking between pairs

Номинален стандартен термичен ток10 A

Номинална работна мощност в W40 W DC-13 за 1000000 cycles 60 cyc/mn при 120 V 0.5 (индуктивен в съответствие с IEC 60947-5-1 appendix C

48 W DC-13 за 1000000 cycles 60 cyc/mn при 48 V 0.5 (индуктивен в съответствие с IEC 60947-5-1 appendix C

65 W DC-13 за 1000000 cycles 60 cyc/mn при 24 V 0.5 (индуктивен в съответствие с IEC 60947-5-1 appendix C

Обозначение на контактен блокA600 AC-15, Ue = 240 V, Ie = 3 A в съответствие с IEC 60947-5-1 appendix A

A600 AC-15, Ue = 600 V, Ie = 1.2 A в съответствие с IEC 60947-5-1 appendix A

Q600 DC-13, Ue = 250 V, Ie = 0.27 A в съответствие с IEC 60947-5-1 appendix A

Q600 DC-13, Ue = 600 V, Ie = 0.1 A в съответствие с IEC 60947-5-1 appendix A

Описание на клеморед ISO n°1(21-22)NC

(13-14)NO

(33-34)NO_CL

Описание на клеморед ISO n°2(13-14)NO

Приложение на пулт за управлениеcontrol of 2-speed hoist motor

Продуктови сертификатиGOST

CCC

Работен натиск10-10 N third and fourth push-button

14-14 N авариен стоп

18-18 N first and second push-button

Рсабота на контактаБавно спиране

staggered

Свързване - клеморедСамозатягащи се клеми, 1 x 0.5...1 x 2.5 mm² Без кабелен накрайник

Самозатягащи се клеми, 1 x 0.5...2 x 1.5 mm² С кабелен накрайник

СтандартиCSA C22.2 No 14

EN/IEC 60204-32

UL 508

EN/IEC 60947-5-1

Степен на защита IKIK08 в съответствие с EN 50102

Степен на защита IPIP65 в съответствие с IEC 60529

Съвместимост на продуктитеXENT1192 for emergency stop

XENG1191 for raise/lower direction

ZB2BE101 for right/left direction

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации15 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар100 gn в съответствие с IEC 60068-2-27

Цвят на пулт за управлениеЖълт
