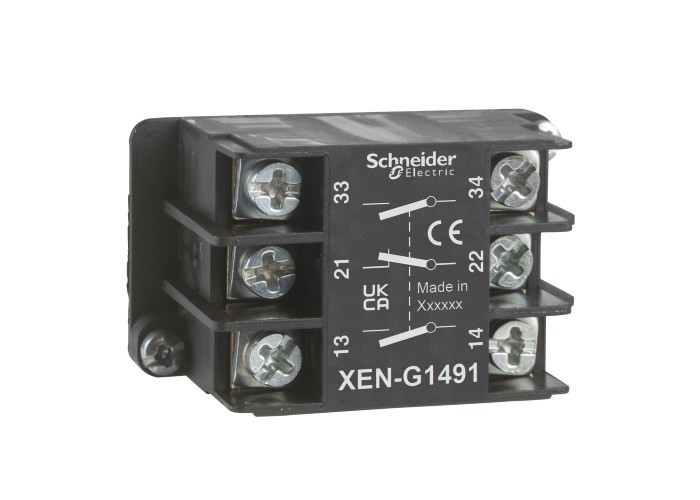

Schneider Electric XENG1491 - Harmony XAC - Контактен елемент за XAC, 1 скорост, пружинно връщане, 2NO+1NC

Основни

Гама на продуктаHarmony XAC

Тип и състав на контактите1 NC + 2 NO

Тип на електрическата веригаКонтролна верига

Тип продукт или компонентКонтактен блок

Апликация за контактен блокЕдинична скорост

Вид контактен блокЕдин

Вид операторПружинно връщане

Монтаж на блокЗа преден монтаж

Наименование на компонентаXENG

Рсабота на контактаБавно спиране

simultaneous

Съвместимост на продуктитеXACA9...head

XACA

Допълнителни устройства

Нето тегло на продукта0.04 kg

[Ithe] конвенционален затворен термичен ток10 A

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

Защита от късо съединение10 A Предпазител от Карта gG

Максимално съпротивление между клемите25 MOhm

Механична издръжливост1000000 cycles

Номинална работна мощност в W40 W DC-13 за 1000000 cycles 60 cyc/mn при 120 V 0.5 (индуктивен в съответствие с IEC 60947-5-1 appendix C

48 W DC-13 за 1000000 cycles 60 cyc/mn при 48 V 0.5 (индуктивен в съответствие с IEC 60947-5-1 appendix C

65 W DC-13 за 1000000 cycles 60 cyc/mn при 24 V 0.5 (индуктивен в съответствие с IEC 60947-5-1 appendix C

Обозначение на контактен блокA600 AC-15, Ue = 240 V, Ie = 3 A в съответствие с IEC 60947-5-1 appendix A

A600 AC-15, Ue = 600 V, Ie = 1.2 A в съответствие с IEC 60947-5-1 appendix A

Q600 DC-13, Ue = 250 V, Ie = 0.27 A в съответствие с IEC 60947-5-1 appendix A

Q600 DC-13, Ue = 600 V, Ie = 0.1 A в съответствие с IEC 60947-5-1 appendix A

Описание на клеморед ISO n°1(21-22)NC

(13-14)NO

(33-34)NO

Работен натиск18 N

Свързване - клеморедСамозатягащи се клеми, 1 x 0.5...1 x 2.5 mm² Без кабелен накрайник

Самозатягащи се клеми, 1 x 0.5...2 x 1.5 mm² С кабелен накрайник

Околна среда

Категория на защитаКлас II в съответствие с IEC 61140

СтандартиIEC 60947-5-1

CSA C22.2 No 14

UL 508

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации15 gn е= 10-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар100 gn в съответствие с IEC 60068-2-27
