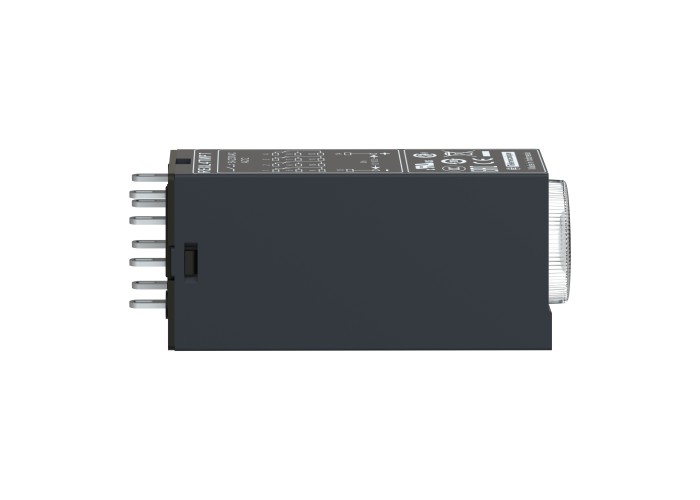

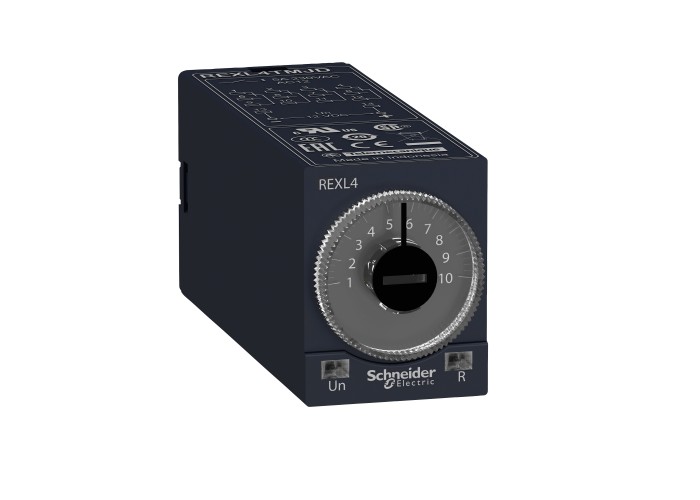

Schneider Electric REXL4TMP7 - Harmony Timer Relays - Таймер, закъснение при включване 5A, 4CO, 0.1s...100h, 230V AC

Основни

Гама на продуктаHarmony Timer Relays

тип време закъснениеpower on-delay

Тип дискретен изходРеле

Тип и състав на контактите4 C/O

тип на изходния сигналРеле

Тип продукт или компонентsingle function relay

[In] номинален ток5 A

[Uc] Контролно напрежение230 V

Наименование на компонентаREXL

Начин на монтажplug-in (Контакт)

Обхват на времево забавяне6...60 сек

1...10 сек

6...60 мин

1...10 мин

0.1...1 сек

10...100 ч

1...10 ч

Свързване - клеморедВинтова връзки

Широчина21 mm

Допълнителни устройства

Тип времезакъснениеa

Нето тегло на продукта0.05 kg

[In] номинален ток5 A AC

[Ue] Изолационно напрежение250 V в съответствие с IEC 255 група C

250 V в съответствие с VDE 0010

[Us] номинално захранващо напрежение230 V AC 50/60 Hz

Creepage distance4 kV/3 в съответствие с IEC 60664-1

Output overvoltage protection2 J

Setting accuracy of time delay10 % при пълна скала при 25 °C в съответствие с IEC 61812-1

Temporary permissible current10 A за < 10 s

Voltage drift+/- 0.2 %/V

Време за опресняване250 ms after time delay, on de-energisation

50 ms during time delay, on de-energisation

Граници на напрежението0.85...1.15 Us

Електрическа устойчивост100000 cycles при 250 V AC резистивен

Издръжлив на пренапрежение2 kV в съответствие с IEC 61000-4-5 ниво 3

Консумация на енергия в VA3 VA

Локална сигнализация за Изход при работа: 1 LED светодиод (червен)

за захранване ВКЛЮЧЕНО: 1 LED светодиод (жълт)

Максимална превключвателна възможност4 x 5 A

Материал на контактитеcadmium free

Механична издръжливост10000000 cycles

Минимален ток за превключване100 mA

отклонение на температурата0.05 %/°C

Точност на повтаряне+/- 0.5 %

Функционалностon-delay timing

Околна среда

Disturbance radiated/conductedклас B в съответствие с EN 55022 (EN 55011 group 1)

Диелектрична якост2 kV за 1 mA/1 minute при 50 Hz в съответствие с IEC 61812-1

Защита от микропрекъсвания5 ms

Защита от радиоелектрически вълни10 V (0.15...80 MHz) в съответствие с IEC 61000-4-6 level 3

имунитет към спад в напрежението≥ 95 % / 1 s в съответствие с IEC 61000-4-11

30 % / 10 ms в съответствие с IEC 61000-4-11

60 % / 100 ms в съответствие с IEC 61000-4-11

Относителна влажност95-95 % без кондензация в съответствие с IEC 60068-2-6

Продуктови сертификатиcUL

UL

СтандартиIEC 61000-6-2

EN 50081-2

IEC 60601-2

73/23/EEC

93/68/EEC

89/336/EEC

IEC 61812-1

Степен на защита IPIP50 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-20-60 °C

Устойчивост на бързи преходни процеси2 kV в съответствие с IEC 61000-4-4 level 3

Устойчивост на вибрации0.35 mm е= 10-55 Hz) съответстващ на IEC 60068-2-6

Устойчивост на електромагнитни полета10 V/m в съответствие с IEC 61000-4-3 ниво 3

Устойчивост на електростатичен разряд6 kV В контакт в съответствие с IEC 61000-4-2 ниво 3

8 kV Въздушен в съответствие с IEC 61000-4-2 ниво 3
