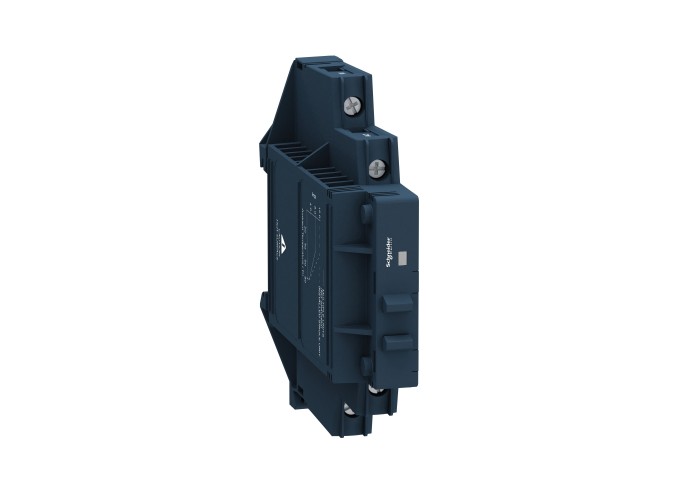

Schneider Electric SSM1D212BD - Harmony Solid State Relays - Реле за монтаж на DIN шина - 4-32 V DC, 1-60 V DC ,12A

Основни

Гама на продуктаHarmony Solid State Relays

Тип продукт или компонентsolid state relay up to 20 A

[Uc] Контролно напрежение4...32 V

Output switching modeDC switching

Брой канали1

Брой на фазите на мрежата1 фаза

Свързване - клеморедВинтова връзки

Съкратено наименование на устройствотоSSM

Допълнителни устройства

[In] номинален ток12 A

[Uc] Управляващо напрежение4...32 V DC

Absolute maximum voltage60 V

Capacitance unbalance10 pF за Вход/изход

Input current limits9-11 mA

Maximum leakage current0.1 mA off-state

Maximum voltage drop < 0.5 V on-state

Solid state output typeDC switching

Mosfet output

Време за реакция0.6 ms (Включване)

0.3 ms (Изключване)

Върхов импулсен ток100 A за 10 ms

Затягащ момент0.5...0.8 N.m за Вход

0.5...0.8 N.m за изход

Изходно напрежение1...60 V DC

Категория на защитаIII

Локална сигнализация за input status: LED (зелен)

Максимално превключвателно напрежение1 V DC Изключване

Минимално превключвателно напрежение4 V DC Включване

Монтажна подпорасиметрична DIN релса

Представяне на устройствотоцялостен продукт

Свързване - клеморедвинтови клеми: 1 x 0.3...1 x 1.5 mm², (AWG 22...AWG 16) за Вход

винтови клеми: 1 x 0.3...1 x 2.5 mm², (AWG 22...AWG 14) за изход

съпротивление0.045 Ohm on-state

Съпротивление на изолацията1000 MOhm при 500 V DC

Токово претоварване0.0025-12 A

Нето тегло на продукта0.09 kg

Широчина18 mm

Височина90.3 mm

Дълбочина83.7 mm

Околна среда

Диелектрична якост4 kV DC за Вход/изход

4 kV DC за input or output to case

МаркировкаCE

Ниво на замърсяване2

Продуктови сертификатиCSA

UL

СтандартиIEC 61000

IEC 60950-1

IEC 62314

Степен на защита IPIP20

температура на околната среда за съхранени-30-100 °C

Температура на околния въздух при работа-30-80 °C

Устойчивост на горенеV0 в съответствие с UL 94
