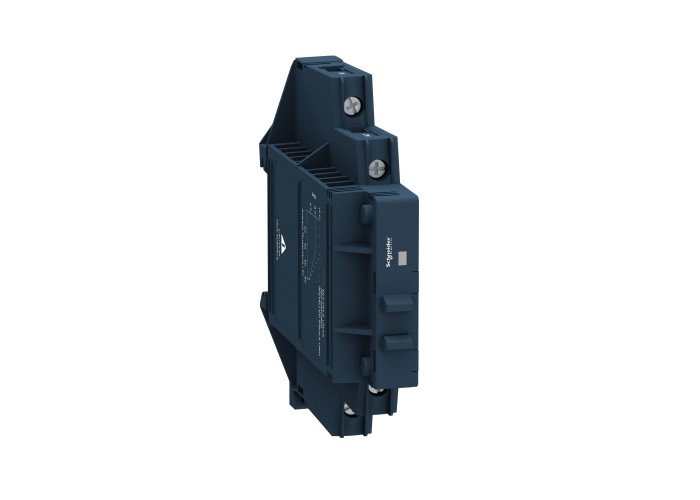

Schneider Electric SSM1A312B7 - Harmony Solid State Relays - Реле за монтаж на DIN шина - 18-36 V AC, 48-600 V AC ,12A

Основни

Гама на продуктаHarmony Solid State Relays

Тип продукт или компонентsolid state relay up to 20 A

[Uc] Контролно напрежение18...36 V

Output switching modezero voltage switching

Брой канали1

Брой на фазите на мрежата1 фаза

Свързване - клеморедВинтова връзки

Съкратено наименование на устройствотоSSM

Допълнителни устройства

Нето тегло на продукта0.09 kg

[In] номинален ток12 A

[Uc] Управляващо напрежение18...36 V AC

Absolute maximum voltage1200 V

Capacitance unbalance10 pF за Вход/изход

Cos phi0.5-0.5 (С максимално натоварване)

DV/dt500 V/µs off-state at maximum voltage

Input current limits3.5-8.5 mA

Maximum I²t for fusing2560 A².s за 10 ms при 50 Hz

2330 A².s за 8.33 ms при 60 Hz

Maximum leakage current0.2 mA off-state

Maximum voltage drop < 1.3 V on-state

Solid state output typeSCR output

zero voltage switching

Време за реакция0.5 cycle (Включване)

30 ms (Изключване)

Върхов импулсен ток715 A за 16.6 ms

750 A за 20 ms

Затягащ момент0.5...0.8 N.m за Вход

0.5...0.8 N.m за изход

Изходно напрежение48...600 V AC

Категория на защитаIII

Локална сигнализация за input status: LED (зелен)

Максимално превключвателно напрежение4 V AC Изключване

Минимално превключвателно напрежение18 V AC Включване

Монтажна подпорасиметрична DIN релса

Моторна мощност в hp0.33 hp при < 40 °C 240 V AC

Представяне на устройствотоцялостен продукт

Свързване - клеморедвинтови клеми: 1 x 0.3...1 x 1.5 mm², (AWG 22...AWG 16) за Вход

винтови клеми: 1 x 0.3...1 x 2.5 mm², (AWG 22...AWG 14) за изход

Съпротивление на изолацията1000 MOhm при 500 V DC

Токово претоварване0.15-12 A

Широчина18 mm

Височина90.3 mm

Дълбочина83.7 mm

Околна среда

Диелектрична якост4 kV AC за Вход/изход

4 kV AC за input or output to case

МаркировкаCE

Ниво на замърсяване2

Продуктови сертификатиCSA

UL

СтандартиIEC 61000

IEC 60950-1

IEC 62314

Степен на защита IPIP20

температура на околната среда за съхранени-30-100 °C

Температура на околния въздух при работа-30-80 °C

Устойчивост на горенеV0 в съответствие с UL 94
