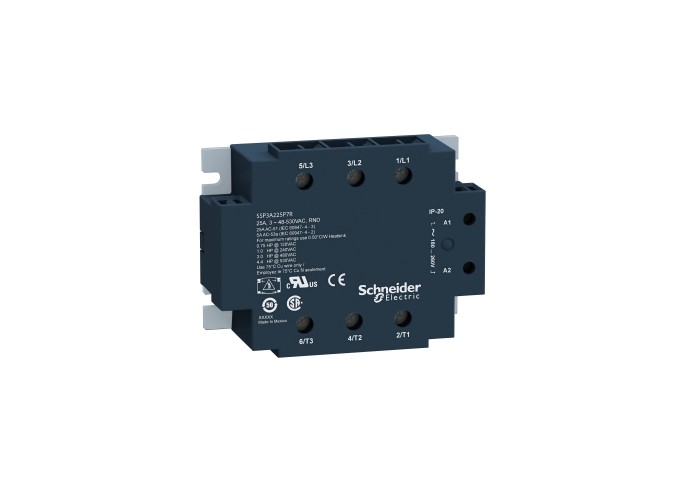

Schneider Electric SSP3A250F7 - Harmony Solid State Relays - Полупроводниково реле за за монтаж в табло-вход 90-140 V AC, изход 48-530 V AC, 50A

Основни

Гама на продуктаHarmony Solid State Relays

Тип продукт или компонентsolid state relay up to 50 A

[In] номинален ток50 A

[Uc] Контролно напрежение90...140 V

Output switching modezero voltage switching

Solid state output typezero voltage switching

Брой на фазите на мрежата3 фази

Монтажна подпорапанел

Свързване - клеморедВинтова връзки

Съкратено наименование на устройствотоSSP

Допълнителни устройства

Тип управлениеwithout test button

Нето тегло на продукта0.24 kg

Absolute maximum voltage1200 V

Capacitance unbalance8 pF за Вход/изход

Cos phi0.5-0.5 (С максимално натоварване)

DV/dt500 V/µs off-state at maximum voltage

Input current limits7-16 mA

Maximum I²t for fusing2520 A².s за 10 ms при 50 Hz

2320 A².s за 8.3 ms при 60 Hz

Maximum leakage current3 mA off-state

Maximum voltage drop < 1.35 V on-state

Време за реакция20 ms (Включване)

30 ms (Изключване)

Върхов импулсен ток715 A за 20 ms

750 A за 16.6 ms

150 A за 1 s

Диелектрична якост4 kV AC за Вход/изход

4 kV AC за input or output to case

Затягащ момент0.9...1.1 N.m за Вход

1.7...2.2 N.m за изход

Локална сигнализацияLED, зелен за Вход

Максимално превключвателно напрежение10 V AC Изключване

Минимално превключвателно напрежение90 V AC Включване

Моторна мощност в hp1.5 hp при < 40 °C 120 V AC

3 hp при < 40 °C 240 V AC

7.5 hp при < 40 °C 480 V AC

8.8 hp при < 40 °C 530 V AC

Моторна мощност в kW1.11 kW при 40-40 °C 120 V AC

2.22 kW при 40-40 °C 240 V AC

5.55 kW при 40-40 °C 480 V AC

6.47 kW при 40-40 °C 530 V AC

Представяне на устройствотоцялостен продукт

Свързване - клеморедвинтови клеми: 1 x 0.2...1 x 2.5 mm², (AWG 24...AWG 14) за Вход

винтови клеми: 1 x 1.5...1 x 10 mm², (AWG 16...AWG 8) за изход

Степен на защита IPIP20

Съпротивление на изолацията≥ 1000 MOhm при 500 V DC

Токово претоварване0.1-50 A

топлинна устойчивост0.12 °C/W

Широчина101.3 mm

Височина79.7 mm

Дълбочина35.4 mm

Околна среда

Категория на защитаIII

МаркировкаCE

Ниво на замърсяване2

Продуктови сертификатиCSA

UL

СтандартиIEC 62314

IEC 60950-1

IEC 61000

температура на околната среда за съхранени-40-125 °C

Температура на околния въздух при работа-40-80 °C

Устойчивост на горенеV0 в съответствие с UL 94
