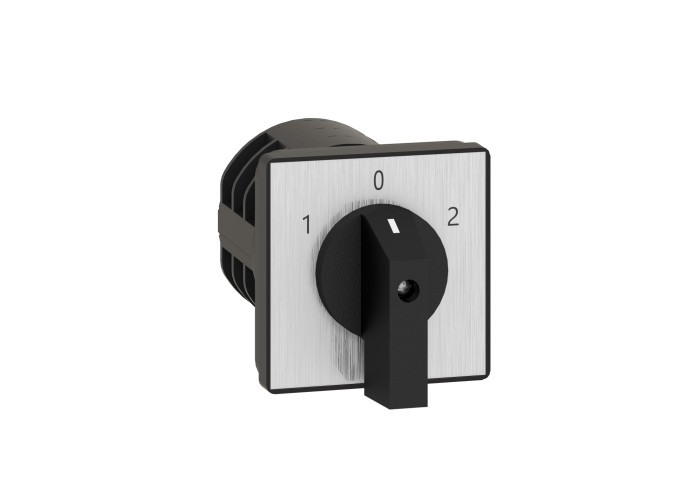

Schneider Electric K63H014UP - Harmony K1, K2 - Пакетен превключвател - 4-полюса - 60° - 63 A - винтов монтаж

Основни

Гама на продуктаHarmony K

Тип продукт или компонентcomplete cam switch

[Ith] конвенционален терм. ток на своб. въздух63 A

Cam switch functionchangeover switch

Cam switch head typewith front plate 64 x 64 mm

Presentation of legendС metallic, 1 - 2 черен

Switching positionsleft: 330°

right: 30°

Брой полюси4P

Вид операторчерен handle

ВръщанеБез

заключване на въртяща се ръкохваткаБез

Изключена позицияwithout Off position

Място на монтажпреден панел

Наименование на компонентаK63

Начин на монтаж4 отвора

Степен на защита IP IP40 conforming to IEC 60529

Допълнителни устройства

Нето тегло на продукта0.68 kg

[Ue] Изолационно напрежение690 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с EN 947-1

6 kV в съответствие с IEC 947-1

CAD цялостна височина64 mm

CAD цялостна дълбочина154 mm

CAD цялостна широчина64 mm

Short-circuit current10000 A

Switching angle30 °

Вкл при положителен сигналС

Електрическо свързванеcaptive screw clamp terminals гъвкав 2 x 10 mm²

captive screw clamp terminals Твърд 2 x 16 mm²

Затягащ момент2.5 N.m

Защита от късо съединение80 A Карта предпазител gG

Код за съвместимостK63H

Механична издръжливост300000 cycles

Рсабота на контактаБавно спиране

Околна среда

product certificationscULus 120 V 3 hp 1 фаза

cULus 480 V 25 hp 3 фази

cULus 240 V 7.5 hp 1 фаза

cULus 240 V 10 hp 3 фази

Защитни меркиTC

Категория на защитаКлас II в съответствие с IEC 60536

Клас II в съответствие с NF C 20-030

СтандартиIEC 60947-3

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-55 °C
