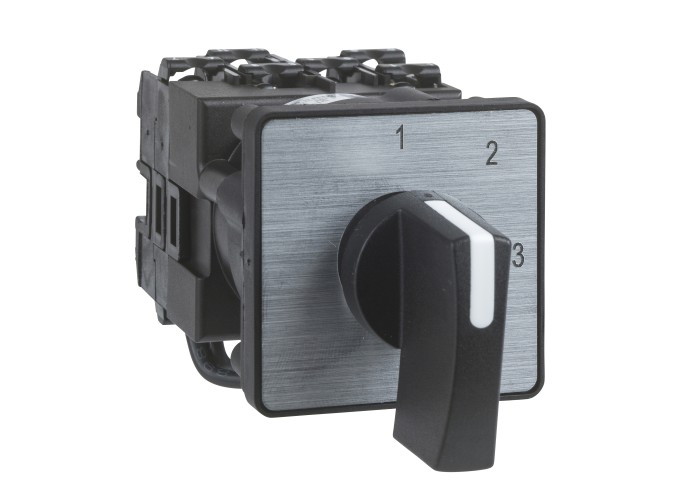

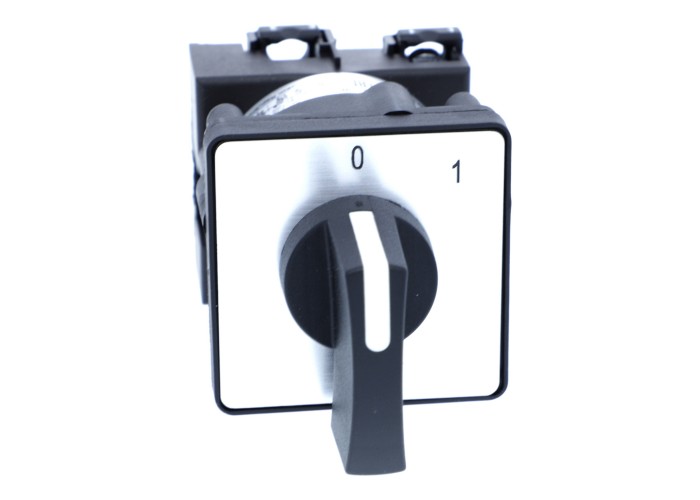

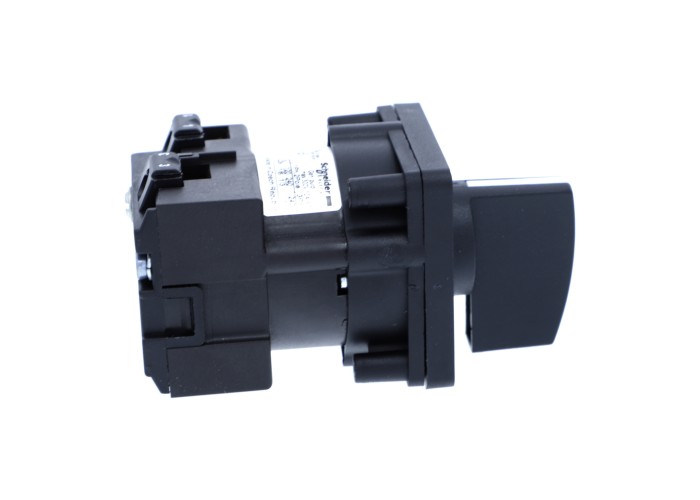

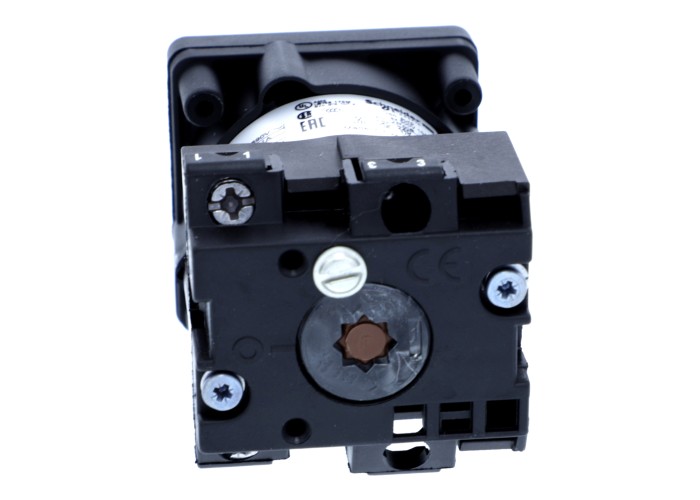

Schneider Electric K1F003MLH - Harmony K1, K2 - Амперметър пакетен превключвател, с позиция “0”, 12 A

Основни

Гама на продуктаHarmony K

Тип измерванияfor 3 circuits

Тип продукт или компонентcomplete cam switch

[Ith] конвенционален терм. ток на своб. въздух12 A

Cam switch functionammeter switch

Cam switch head typewith front plate 45 x 45 mm

Presentation of legendС metallic, 0 - L1 - L2 - L3 черен

Switching positionsright: 0° - 90° - 180° - 270°

Вид операторчерен handle 35 mm

ВръщанеБез

заключване на въртяща се ръкохваткаБез

Изключена позицияwith Off position

Наименование на компонентаK1

Начин на монтажmultifixing

продуктов монтажЗа преден монтаж

Степен на защита IP IP40 conforming to IEC 529

IP40 conforming to NF C 20-010

Допълнителни устройства

[Ie] номинален работен ток AC1 A при 500 V AC-15 в съответствие с IEC 60947-5-1

4.8 A при 400 V AC-23A 3 фази в съответствие с IEC 60947-3

5.6 A при 230 V AC-23A 3 фази в съответствие с IEC 60947-3

2 A при 400 V AC-15 в съответствие с IEC 60947-5-1

3 A при 230 V AC-15 в съответствие с IEC 60947-5-1

1.8 A при 690 V AC-3 3 фази в съответствие с IEC 60947-3

2.8 A при 500 V AC-3 3 фази в съответствие с IEC 60947-3

2.8 A при 690 V AC-23A 3 фази в съответствие с IEC 60947-3

3.3 A при 400 V AC-3 3 фази в съответствие с IEC 60947-3

3.8 A при 500 V AC-23A 3 фази в съответствие с IEC 60947-3

4.6 A при 230 V AC-3 3 фази в съответствие с IEC 60947-3

[Ithe] конвенционален затворен термичен ток10 A

[Ue] Изолационно напрежение690 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение4 kV in isolating function

6 kV в съответствие с IEC 60947-1

Short-circuit current10000 A

Switching angle90 °

Вкл при положителен сигналС

Електрическа устойчивост1000000 cycles AC-15

1000000 cycles AC-21

500000 cycles AC-23

500000 cycles AC-3

Електрическо свързванеcaptive screw clamp terminals гъвкав 2 x 1.5 mm²

captive screw clamp terminals Твърд 1 x 2.5 mm²

Защита от късо съединение16 A Карта предпазител gG

Код за съвместимостK1F

Механична издръжливост1000000 cycles

Номинална работна мощност в W10500 W AC-21, 500...660 V 3 фази в съответствие с IEC 60947-3

2200 W AC-23A, 690 V 3 фази в съответствие с IEC 60947-3

4800 W AC-21, 230 V 3 фази в съответствие с IEC 60947-3

600 W AC-3, 230 V 1 фаза в съответствие с IEC 60947-3

8300 W AC-21, 400 V 3 фази в съответствие с IEC 60947-3

1100 W AC-3, 230 V 3 фази в съответствие с IEC 60947-3

1500 W AC-23A, 230 V 3 фази в съответствие с IEC 60947-3

1500 W AC-3, 400 V 1 фаза в съответствие с IEC 60947-3

1500 W AC-3, 400 V 3 фази в съответствие с IEC 60947-3

1500 W AC-3, 500 V 3 фази в съответствие с IEC 60947-3

1500 W AC-3, 690 V 3 фази в съответствие с IEC 60947-3

2200 W AC-23A, 400 V 3 фази в съответствие с IEC 60947-3

2200 W AC-23A, 500 V 3 фази в съответствие с IEC 60947-3

Работен обхват2.5 cyc/mn AC-21

2.5 cyc/mn AC-23

2.5 cyc/mn AC-3

8.333 cyc/mn AC-15

Рсабота на контактаБавно спиране

Нето тегло на продукта0.17 kg

CAD цялостна височина45 mm

CAD цялостна дълбочина97 mm

CAD цялостна широчина45 mm

Околна среда

product certificationsCSA 240 V 1 hp 1 фаза

CSA 240 V 3 hp 3 фази 2

UL 240 V 1 hp 3 фази

UL 240 V 0.33 hp 1 фаза 2

Защита от токов ударКлас II съответстващ на IEC 536

Клас II съответстващ на NF C 20-030

Защитни меркиTC

СтандартиCENELEC EN 50013

EN/IEC 60947-3 за Електрическа верига

EN/IEC 60947-5-1 за Контролна верига

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-55 °C

Устойчивост на вибрации5 gn 10-150 Hz) в съответствие с IEC 68-2-6

Устойчивост на удар30 gn в съответствие с IEC 68-2-27
